Herstellung von Lithium-Ionen-Akkus: Der gesamte Prozess von der Elektrode bis zur fertigen Zelle

Von /

Kernkomponenten und Zellenformate – Was steckt in einer Lithium-Ionen-Batterie?

Jeder nachfolgende Fertigungsschritt dient dazu, vier Komponenten mit höchster Präzision zu einem von drei Formfaktoren zusammenzufügen. Bevor wir uns mit der Produktionslinie befassen, ist es hilfreich zu wissen, was wir eigentlich herstellen.
Eine Lithium-Ionen-Zelle besteht aus vier wesentlichen Schichten. Die Kathode (positive Elektrode) ist in der Regel ein Lithiummetalloxid – entweder NMC (LiNiₓMnₓCo₁₋₂ₓO₂), das eine höhere Energiedichte bietet, oder LFP (LiFePO₄), das eine bessere thermische Stabilität bei einer um etwa 30–40% geringeren Energiedichte aufweist. Die Anode (Negativelektrode) besteht fast immer aus mit Graphit beschichteter Kupferfolie. Dazwischen befindet sich eine mikroporöse Trennzeichen — eine nur 9–25 μm dicke Polypropylen- oder Polyethylenfolie mit einer Porosität von 40–50% —, die physischen Kontakt verhindert, während sie Lithiumionen durchlässt. Die Elektrolyt füllt jede Pore aus: eine 1,0–1,2 M-Lösung von LiPF₆-Salz, gelöst in einer Mischung aus organischen Karbonaten (EC, DMC, EMC).
Diese vier Schichten werden in eines von drei Zellenformaten verpackt:
Formfaktor Aufbau und Montageverfahren Typische Anwendungen
Zylindrisch Elektroden, die zu einer „Jelly Roll“ gewickelt und in einem Stahl- oder Aluminiumgehäuse untergebracht sind Elektrowerkzeuge, Laptops, Tesla-Elektrofahrzeuge (18650, 21700, 4680)
Prismatisch In einem starren, rechteckigen Metallgehäuse gestapelte oder gewickelte Elektrodenblätter Elektrofahrzeuge, Energiespeichersysteme, Industrieanlagen
Beutel In einer mit Aluminium laminierten Polymerfolie versiegelte, gestapelte oder Z-gefaltete Schichten Unterhaltungselektronik, flache Geräte, einige Module für Elektrofahrzeuge
Die Wahl des Formats bestimmt alle nachfolgenden Fertigungsentscheidungen – Wickeln oder Stapeln, Gehäusematerial, Elektrolytfüllmenge und sogar das Formationsprotokoll. Unabhängig von der endgültigen Form folgt der Produktionsprozess jedoch stets derselben dreistufigen Abfolge: Elektrodenherstellung, Zellmontage und Zellveredelung.
Kurzanleitung zu den Zellkomponenten:
  • Kathode: NMC- oder LFP-Aktivmaterial auf Aluminiumfolie.
  • Anode: Graphit auf Kupferfolie, speichert Lithium-Ionen.
  • Trennzeichen: 9–25 μm PP/PE-Folie, 40–50%-Porenbarriere.
  • Elektrolyt: 1,0–1,2 M LiPF₆ in einem organischen Carbonat-Lösungsmittel.

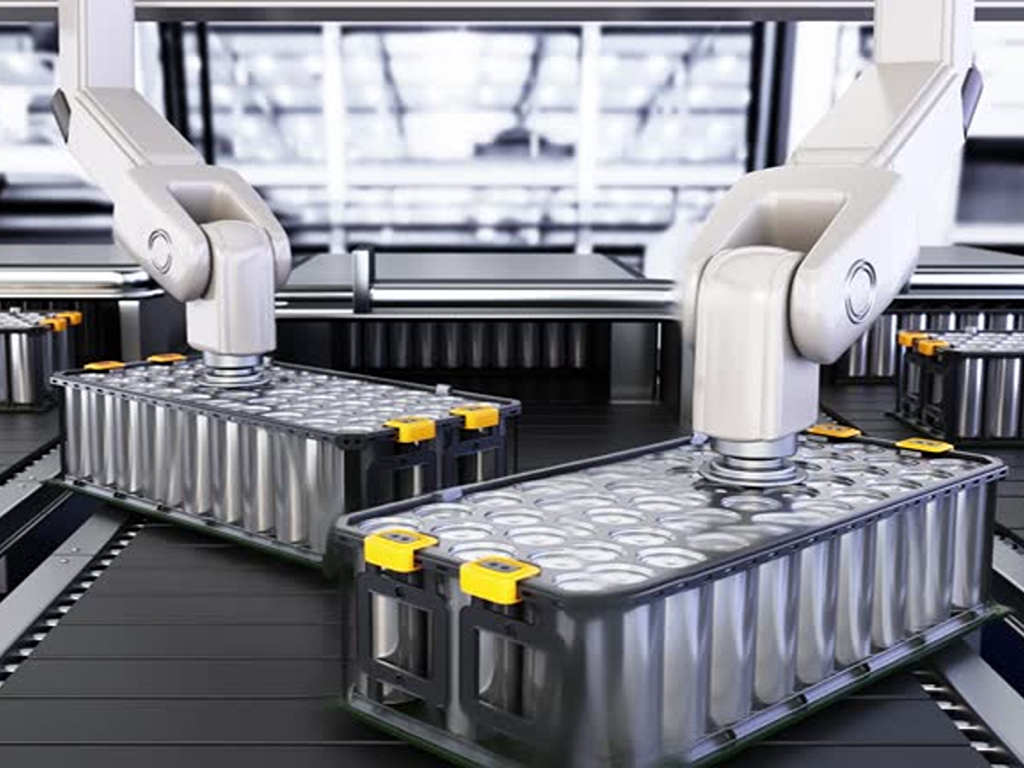

Lithium-Ionen-Batterie-Herstellung-1

Elektrodenherstellung – vom Rohpulver bis zur präzisionsbeschichteten Folie

Die Elektrode bildet die Grundlage für die Leistungsfähigkeit der Batterie. Die Gleichmäßigkeit der Beschichtung, ihre Dichte und die Toleranz bei der Dicke bestimmen unmittelbar die Endkapazität, den Innenwiderstand und die Zyklenlebensdauer der Zelle. Die zentrale Herausforderung, die sich durch alle fünf Elektrodenstufen zieht, lautet: Wie lässt sich bei Produktionsgeschwindigkeiten von 60–100 Metern pro Minute eine Präzision im Mikrometerbereich erreichen?

Mischen und Aufschlämmezubereitung – Die Formel, die die Leistung bestimmt

Die Kathodensuspension ist so etwas wie das streng gehütete Geheimrezept einer Batteriefabrik. Eine typische Rezeptur besteht aus etwa 94% aktivem Material (NMC- oder LFP-Pulver), 3% leitfähigem Ruß und 3% PVDF-Bindemittel (jeweils nach Gewicht) – alles in NMP (N-Methyl-2-pyrrolidon) dispergiert, um eine Zielviskosität von 3.000–8.000 Centipoise zu erreichen. Die Anodensuspension folgt einer ähnlichen Logik, verwendet jedoch Graphit als aktives Material, ein anderes Bindemittelsystem (in der Regel CMC/SBR in Wasser) und zielt auf einen niedrigeren Viskositätsbereich von 2.000–4.000 cP ab.
Das Mischen erfolgt in Planetenmischern oder Hochgeschwindigkeitsdispergierern unter Vakuum (≤ -0,09 MPa), um eingeschlossene Luftblasen zu entfernen. Der Wassergehalt im NMP muss unter 300 ppm bleiben – überschüssige Feuchtigkeit greift das PVDF-Bindemittel an und beeinträchtigt die Stabilität der Aufschlämmung. Die fertige Aufschlämmung wird auf Partikelfeinheit (≤ 25 μm) und Feststoffgehalt (50–70%) geprüft und anschließend über geschlossene Rohrleitungen zur Beschichtungsanlage geleitet.

Beschichtung – Aufbringen der Elektrode mit einer Genauigkeit im Mikrometerbereich

Bei der Beschichtung trifft Präzisionstechnik auf Hochgeschwindigkeitsfertigung. Die Kathodensuspension wird auf 12–20 μm dicke Aluminiumfolie aufgetragen; die Anodensuspension auf 8–12 μm dicke Kupferfolie. Die vorherrschende Technologie ist die Schlitzdüsenbeschichtung – ein Präzisions-Extrusionskopf mit einem Spalt von 100–300 μm, der auf einer Rolle-zu-Rolle-Anlage bei Geschwindigkeiten von 60–100 m/min einen kontinuierlichen Nassfilm aufträgt.
Die angestrebte Trockenfilmdicke liegt zwischen 50 und 150 μm für die Kathode und zwischen 50 und 100 μm für die Anode, bei einer Toleranz der Flächendichte von ±1,5%. Jede Abweichung macht sich später in Kapazitätsschwankungen zwischen den Zellen bemerkbar. Häufige Beschichtungsfehler – Nadellöcher, Orangenhautstruktur, Längsstreifen und Randverdickungen – weisen jeweils ein charakteristisches Ausfallmuster auf: Nadellöcher verursachen lokale Hotspots, Randwülste führen zu einer Fehlausrichtung der nachfolgenden Schichten, und Streifenbildung führt zu einer ungleichmäßigen Stromverteilung während des Zyklus.

Trocknung – Entfernung des Lösungsmittels ohne Rissbildung an der Elektrode

Nachdem die beschichtete Folie den Schlitzdüsenkopf verlassen hat, gelangt sie in einen Mehrzonen-Trocknungsofen. Die Temperatur steigt in drei Zonen an – zunächst auf etwa 50–80 °C, dann auf 100–120 °C und schließlich auf 130–150 °C –, um das NMP-Lösungsmittel zu verdampfen, ohne eine Bindemittelmigration auszulösen. Wird die Folie zu schnell getrocknet, bildet sich eine Oberflächenhaut, die das Lösungsmittel im Inneren einschließt und Risse verursacht, wenn es schließlich entweicht. Wird sie zu langsam getrocknet, sinkt die Liniengeschwindigkeit unter das Rentabilitätsniveau.
Die Restfeuchte nach dem Trocknen muss unter 500 ppm liegen. Gleichzeitig wird das verdampfte NMP – 200–500 kg pro Stunde aus einer einzelnen Beschichtungsanlage – aufgefangen und einem Lösungsmittelrückgewinnungssystem zugeführt. Bei einem industriellen NMP-Preis von $2–3/kg verursacht eine Anlage, die Lösungsmittel in die Atmosphäre abgibt, Kosten von über tausend Dollar pro Stunde.

Kalandrieren – Komprimieren der Elektrode auf die optimale Dichte

Die getrocknete Elektrode durchläuft ein Paar schwere Walzen, die einen linearen Druck von 50–100 N/mm ausüben. Dieser Kalandrierschritt verdichtet die poröse Beschichtung auf ihre Soll-Dichte: 3,4–3,8 g/cm³ für NMC-Kathoden und 1,4–1,7 g/cm³ für Graphitanoden, wobei eine Porosität von 25–35% (Kathode) und 30–40% (Anode) verbleibt.
Dies ist der direkte Kompromiss zwischen Energiedichte und Leistungsfähigkeit. Durch eine stärkere Verdichtung wird mehr aktives Material in dasselbe Volumen gepackt – was die Energiedichte erhöht –, jedoch werden dabei die Porenkanäle verschlossen, durch die die Lithium-Ionen wandern müssen, wodurch die Strombelastbarkeit verringert wird. Eine Rückfederung der Dicke von weniger als 5% nach dem Kalandrieren bestätigt, dass die Elektrode in einen stabilen Zustand komprimiert wurde.

Schneiden und Zerschneiden – Formgebung der Elektroden für die fertige Zelle

Die kalandrierte „Mutterrolle“ wird der Länge nach in schmalere Tochterrollen geschnitten und anschließend gestanzt oder lasergeschnitten, um einzelne Elektrodenbleche in der für das jeweilige Zellenformat erforderlichen Größe zu erhalten. Die Maßtoleranz beträgt ±0,1 mm. Die versteckte Gefahr hierbei sind Grate – Metallspäne an der Schnittkante. Wenn ein Grat 15 μm (etwa ein Fünftel des Durchmessers eines menschlichen Haares) überschreitet, kann er den Separator während der Montage durchstechen und einen internen Kurzschluss verursachen. Dies ist die erste physikalische Sicherheitsbarriere in der Produktionslinie.
Die zugeschnittenen Elektroden werden anschließend für 6 bis 24 Stunden in einen Vakuumofen bei 80–110 °C gegeben, wodurch die Restfeuchte auf unter 100 ppm gesenkt wird, bevor sie zur Montage in den Trockenraum gebracht werden.
Elektrode Ablauf:
  1. Mischen: 94% aktiv + 3% CB + 3% PVDF; 3.000–8.000 cP.
  2. Beschichtung: Slot-Die, 60–100 m/min; 50–150 μm Trockenschichtdicke.
  3. Trocknen: 3 Zonen, 50–150 °C; Restfeuchte < 500 ppm.
  4. Kalandrieren: 50–100 N/mm; 3,4–3,8 g/cm³ (NMC).
  5. Schlitzen: Toleranz ±0,1 mm; Gratbegrenzung <15 μm.

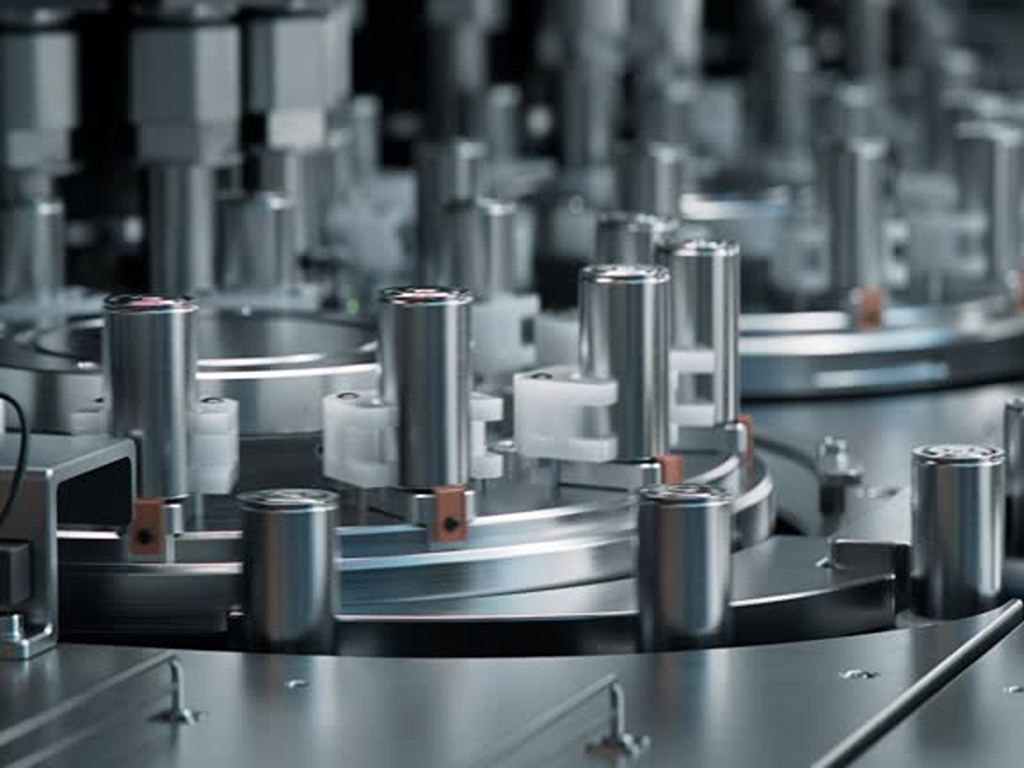

Lithium-Ionen-Batterie-Herstellung-3

Zellmontage – Der Aufbau des elektrochemischen Herzens

Die Montage von Lithium-Ionen-Zellen erfolgt in Trockenräumen mit Taupunkten von bis zu -60 °C – um mehrere Größenordnungen trockener als die Sahara. Der Grund dafür ist die unerbittliche Chemie: Jede Feuchtigkeit, die während der Montage in die Zelle gelangt, reagiert mit dem LiPF₆-Elektrolyten unter Bildung von Flusssäure (HF), die die Kathode angreift und Sauerstoff freisetzt, was die Voraussetzungen für einen thermischen Durchlauf schafft.

Wickeln vs. Stapeln – Zwei Ansätze beim Zusammenbau von Elektroden

Die vorbereiteten Anoden-, Separator- und Kathodenfolien müssen nun zu einer Zelle zusammengefügt werden. Bei diesem Schritt stehen sich zwei konkurrierende Ansätze gegenüber.
Aufziehen rollt die drei Schichten zu einer zylindrischen oder abgeflachten „Jelly Roll“ mit einer Geschwindigkeit von 2–4 Sekunden pro Zelle im 18650-Format auf. Die Spannungsregelung ist dabei die entscheidende Variable – eine Genauigkeit von ±0,1 N sorgt dafür, dass die Schichten innerhalb von 0,3 mm ausgerichtet bleiben. Der Wickelvorgang ist schnell, ausgereift und eignet sich gut für zylindrische Formate.
Stapeln legt einzelne Elektrodenfolien und Separatorschichten abwechselnd übereinander – entweder als Z-Faltung aus einer durchgehenden Separatorrolle oder als einzelne Folien. Die Ausrichtungstoleranz beträgt nur ±0,2 mm, und der Prozess ist von Natur aus langsamer als das Wickeln. Durch das Stapeln lässt sich jedoch eine um 3–5% höhere Raumnutzung in prismatischen Zellen und Pouch-Zellen erzielen, und der gleichmäßige Schichtdruck sorgt für einen geringeren Innenwiderstand.
Dimension Aufziehen Stapeln
Bestes Format Zylindrisch, teilweise prismatisch Prismatisch, Beutel
Produktionsgeschwindigkeit 2–4 Sek./Zelle (18650) Langsamer (in einzelnen Schritten)
Raumnutzung Ausgangswert Plus drei mal minus einundfünfzig, drei hoch drei
Innenwiderstand Etwas höher (gewölbte Schichten) Niedriger (gleichmäßiger Druck)
Ausrüstungskosten Unter Höher
Anforderungen an den Trockenraum:
  • Taupunkt: −60 °C.
  • Feuchtigkeitsgrenze: <20 ppm.
  • HF Risiko: H₂O + LiPF₆ = HF-Säure.

Elektrolytbefüllung – der heikelste Schritt bei der Montage

Die zusammengebaute, aber noch nicht versiegelte Zelle wird in eine Vakuumkammer gebracht, auf einen absoluten Druck unter 10 kPa evakuiert und anschließend mit Elektrolyt befüllt. Das Füllvolumen wird präzise berechnet – das innere Porenvolumen der Zelle multipliziert mit einem Überschusskoeffizienten von 5–15%, um eine vollständige Benetzung zu gewährleisten – und mit einer Genauigkeit von ±0,5 g dosiert.
Nach dem Befüllen ruht die Zelle 4–24 Stunden unter Vakuum, damit jede Pore kapillar benetzt werden kann. Der Elektrolyt selbst besteht aus mehr als nur LiPF₆-Salz in einem Lösungsmittel: Es werden funktionelle Additive wie Vinylencarbonat (VC, 1–3%) und Fluorethylencarbonat (FEC, 2–5%) beigemischt, um die Bildung einer stabilen SEI-Schicht im nächsten Schritt zu fördern.

Einhausung und Abdichtung – Die Zelle auf Lebenszeit verschließen

Metallgehäusezellen (zylindrisch und prismatisch) werden durch Laserschweißen des Deckels mit dem Gehäusekörper versiegelt und anschließend einer Helium-Dichtheitsprüfung unterzogen – die Abnahmegrenze liegt bei einer Leckrate unter 1×10⁻⁹ Pa·m³/s. Beutelzellen werden vor dem Befüllen an drei Seiten heißversiegelt und nach dem Einfüllen des Elektrolyts an der vierten Seite vakuumversiegelt, wobei die Schälfestigkeit mehr als 35 N pro 15 mm Siegelbreite beträgt, um die Dichtheit über eine Lebensdauer von einem Jahrzehnt oder mehr zu gewährleisten.

Heriorl snitlr d t–e ,t stsuntniAteelt euu, gtadetnoagtHrBezr lkEeeuinedrleenenilrs B ein

Die Formierung ist der mit Abstand teuerste Schritt bei der Batterieherstellung, der nicht mit dem Materialverbrauch zusammenhängt. Sie macht etwa 15–20% der gesamten Investitionsausgaben für Produktionsanlagen aus und kann Tage bis Wochen dauern. Kein Werk überspringt oder verkürzt diesen Schritt – denn hier entsteht die grundlegende Sicherheitsarchitektur der Zelle.
Während des ersten Ladevorgangs zersetzt sich der Elektrolyt bei einer geringen Stromstärke von 0,05–0,2 C auf kontrollierte Weise an der Anodenoberfläche und bildet dabei eine 20–50 nm dicke Schicht, die als Festelektrolyt-Interphase (SEI). Eine gut ausgebildete SEI ist elektrisch isolierend, aber ionisch leitfähig – sie passiviert die Anode, verhindert eine weitere Zersetzung des Elektrolyten und ermöglicht einen stabilen Betrieb über Tausende von Lade- und Entladezyklen. Der Preis für diesen Schutz ist ein irreversibler Verlust von 5–10% des Lithiums aus dem ersten Zyklus, das beim Aufbau der SEI verbraucht wird.
Die während der Herstellung entstehenden Gase (H₂, C₂H₄, CO₂) werden vor der endgültigen Versiegelung abgelassen. Anschließend durchläuft die Zelle eine Reifungsphase: 3–21 Tage bei 30–50 °C, in der sich die SEI-Schicht stabilisiert und der Elektrolyt vollständig ins Gleichgewicht kommt. Durch die Überwachung der Selbstentladung während der Reifungsphase werden defekte Zellen identifiziert – ein Spannungsabfall von mehr als 0,03 mV pro Tag deutet auf einen möglichen internen Kurzschluss oder ein Kontaminationsproblem hin.
Jede Zelle, die die Fertigungslinie verlässt, durchläuft anschließend eine Endkontrolle: Kapazitätsprüfung (±2% des Nennwerts), Messung des Wechselstrom-Innenwiderstands bei 1 kHz sowie eine Röntgen- oder CT-Untersuchung zur Erkennung von metallischen Partikeln im Inneren mit einer Größe von mehr als 50 μm oder einer Fehlausrichtung der Elektroden. Die Zellen werden nach ihrer Leistung klassifiziert – Zellen der Klasse A werden zur Modul- und Packmontage weitergeleitet, Zellen der Klasse B werden für weniger anspruchsvolle Anwendungen wie stationäre Energiespeicher umgeleitet, und Zellen der Klasse C werden verschrottet.
In einem 2025 in „Nature Communications“ veröffentlichten Bericht wurde festgestellt, dass die Gewährleistung einer gleichbleibenden Qualität im Maßstab moderner Gigafabriken – in denen ein einzelnes Werk mit einer Kapazität von 38 GWh/Jahr fast 70 Zellen pro Sekunde produziert – „vielleicht die wichtigste technische Herausforderung ist, die eine rasche Steigerung der Batterieproduktion behindert“. Diese Herausforderung wird durch die Tatsache verschärft, dass laut einem Intertek-CEA-Audit zur Qualität der Batterieherstellung aus dem Jahr 2025 etwa 75% der Fertigungsmängel auf der Ebene der Systemintegration auftreten – nachdem einzelne Zellen ihre Tests bereits bestanden haben und die Kosten für eine Aussortierung am höchsten sind.
Die SEI-Schicht ist 20–50 Nanometer dick. Sie kostet 5–101 TP3T Lithium aus dem ersten Zyklus. Sie ist das Einzige, was zwischen einer stabilen Zelle und einem Brand steht.
Wichtige Erkenntnisse aus dem Training:
  • 15–20%: der gesamten Investitionsausgaben für Ausrüstung.
  • 0,05–0,2 °C: Ladestrom bei der Formierung.
  • 3–21 Tage: Reifungsdauer bei 30–50 °C.

Flüssigkeitshandhabung und Prozessversorgungssysteme – das oft übersehene Rückgrat der Batterieproduktion

Jede der bisher besprochenen wichtigen Prozessstufen ist auf Flüssigkeiten angewiesen. Elektrolyte, Lösungsmittel, Prozesswasser, Kühlmittel, Druckluft – sie alle fließen durch Rohrleitungen, Ventile und Pumpen, die in Produktionsübersichten selten Erwähnung finden. Dieses Schweigen hat seinen Preis. Ausfälle von Flüssigkeitssystemen zählen zu den häufigsten Ursachen für Betriebsausfälle und Probleme mit der Produktqualität, doch sie sind das Letzte, was die meisten Planer von Produktionslinien untersuchen, wenn etwas schiefgeht.

Umgang mit Elektrolyten und Chemikalien – Präzision unter gefährlichen Bedingungen

Der LiPF₆-Elektrolyt gehört zu den anspruchsvollsten Chemikalien in der Batteriefabrik. Er reagiert heftig mit Feuchtigkeit und bildet dabei HF – eine Chemikalie, die Glas ätzt und Metall angreift. Er ist brennbar. Seine Zersetzungsprodukte greifen herkömmlichen Edelstahl an. Für den Umgang mit ihm ist ein vollständig geschlossenes System erforderlich.
Die Förderleitungen bestehen in der Regel aus Edelstahl 316L oder sind an den medienberührten Oberflächen mit PTFE/PFA ausgekleidet. Bei den Ventilen gilt dieselbe Materialauswahl: PFA-ausgekleidete Absperrklappen oder Kugelhähne für die Hauptschaltvorgänge, PTFE-Membranventile für die Präzisionsdosierung an der Abfüllstation sowie magnetgetriebene Kreiselpumpen, um Leckagequellen durch Gleitringdichtungen zu vermeiden. Als Dichtungswerkstoffe kommt ausschließlich das Perfluorelastomer FFKM zum Einsatz – die einzige Elastomerklasse, die einer langfristigen Einwirkung von LiPF₆-haltigen Carbonatlösungsmitteln standhält, ohne zu quellen oder sich zu zersetzen.
Der gesamte Elektrolytkreislauf wird in einem Trockenraum mit einem Taupunkt von -40 °C oder darunter betrieben. Feuchtigkeitssensoren überwachen das System kontinuierlich; ein Wert von über 20 ppm Wasser im Elektrolyt löst eine sofortige Produktionsunterbrechung aus.
Auswahl von Ventilen und Werkstoffen nach Fluidsystem:
Fluidsystem Ventil Typ Material
Elektrolyt (LiPF₆) Mit PFA ausgekleidetes Absperrventil / PTFE-Membran 316L-Edelstahl, PTFE/PFA, FFKM-Dichtungen
NMP-Wiederherstellung Proportionalregelung / Kugelventil Edelstahl SUS304, vollständig verschweißt
Deionisiertes Wasser PVC/CPVC-Kugel oder -Membran PP-, PVDF-Rohrleitungen
Kühlwasser Gussstahl-Absperrklappe / Absperrklappe Verzinkter Stahl / Edelstahl
Pressluft Kugel aus Messing / Edelstahl Edelstahlrohre, Taupunkt −40 °C

NMP-Lösungsmittelrückgewinnung – Der Recyclingkreislauf, der sich von selbst bezahlt macht

NMP ist das wichtigste Lösungsmittel in der Kathodenherstellung und verursacht bei Abgasmengen der Beschichtungsanlagen von 200–500 kg pro Stunde erhebliche Betriebskosten. Eine einzelne Beschichtungsanlage, die rund um die Uhr in Betrieb ist, verdampft pro Jahr etwa 1.500–4.000 Tonnen NMP. Bei einem Preis von $2–3/kg im industriellen Maßstab entspricht dies jährlich $3–12 Millionen – die ohne Rückgewinnungssystem in die Atmosphäre entweichen.
Die Standard-Rückgewinnungsanlage arbeitet in drei Stufen. Zunächst gewinnt eine Kondensationsanlage 60–70% des NMP aus dem heißen Abgasstrom zurück. Zweitens bindet ein Zeolith-Rotationsadsorber den größten Teil des Restes, wodurch die Gesamtrückgewinnungsrate auf über 99% steigt. Drittens reinigt eine Destillationskolonne die zurückgewonnene Flüssigkeit auf ≥ 99,9% – NMP in Elektronikqualität, das zur Wiederverwendung im Slurry-Mischraum bereit ist. Das verbleibende Abgas, dessen Konzentration an Nicht-Methan-Kohlenwasserstoffen unter 50 mg/m³ liegt, entspricht vor der Ableitung den Emissionsstandards.
Alle Rohrleitungen des Rückgewinnungssystems bestehen aus Edelstahl SUS304, sind vollständig verschweißt und auf einen Druck von -3.000 Pa geprüft. Proportionalregelventile regeln den Kaltwasserstrom zu den Kondensatorstufen, magnetgetriebene Pumpen fördern die zurückgewonnene NMP-Flüssigkeit in Lagertanks, und Online-TVOC-Sensoren überwachen die Konzentration in der Rückluft auf ≤ 6 ppm.

Prozesswasser, Kühlung und Druckluft – das unbesungene Versorgungstrio

Neben Elektrolyten und Lösungsmitteln sorgen drei Versorgungssysteme dafür, dass die Fabrik am Laufen bleibt. Entionisiertes Wasser Bei einer Leitfähigkeit von ≤ 1 μS/cm wird die Aufschlämmung hergestellt und die Anlagen gereinigt; das Wasser fließt dabei durch PP- oder PVDF-Rohrleitungen, um eine Verunreinigung durch Metallionen zu verhindern. Kaltwasser Bei 17–12 °C entzieht es den Abluftströmen aus Formschränken und Trockenöfen Wärme und wird durch verzinkte oder Edelstahlrohre mit Absperr- oder Absperrklappen aus Stahlguss umgewälzt. Pressluft, gefiltert auf einen Taupunkt von -40 °C und einen Ölgehalt von unter 0,01 mg/m³, versorgt pneumatische Antriebe und Messgeräte im gesamten Werk mit Energie.
Diese drei Systeme sind das Kreislauf-, das Wärmeregulations- und das Nervensystem der Fabrik. Sie laufen leise und unsichtbar – bis eines ausfällt und die gesamte Produktionslinie mit ihm zum Stillstand kommt.

Qualität, Sicherheit und die Kosten der Massenproduktion – Was die Spitzenproduktion von der Massenproduktion unterscheidet

In der Batterieherstellung ist Qualität kein abschließender Kontrollpunkt – sie ist ein fortlaufender Prozess. Ein Fehler, der bereits beim Mischen entsteht – ein nicht dispergiertes Agglomerat, das Eindringen von Feuchtigkeit –, tritt möglicherweise erst bei der Formierung zutage, also erst nach zehn Tagen und Verarbeitungskosten in Höhe von Zehntausenden von Dollar. Genau aus diesem Grund werden 75% der Fertigungsfehler erst in der Phase der Systemintegration entdeckt, wenn eine Behebung bereits nicht mehr möglich ist.
Das Qualitätsrahmenwerk umfasst drei Phasen. Eintuligqornaätakontgsslle überprüft die Chargenkonsistenz jedes Rohstoffs – Partikelgrößenverteilung des Wirkstoffs, Gurley-Zahl und Porosität des Separators sowie Wassergehalt und Reinheit des Elektrolyten. Qualitätskontrolle während des Produktionsprozesses verwendet Inline-β-Strahlen- oder Röntgenmessgeräte zur Ermittlung der Schichtdichte, CCD-Bildverarbeitungssysteme zur Erkennung von Oberflächenfehlern an den Elektroden sowie Geräte zur Überwachung der Schweißfestigkeit an jeder Laschenverbindungsstation. Ausgangskontrolle führt die gesamte Palette der zuvor beschriebenen Endkontrollen durch – Kapazität, Innenwiderstand, Selbstentladungsrate, Röntgen-/CT-Prüfung und Helium-Dichtheitsprüfung.
Der Defektkatalog auf Zellebene gibt Anlass zur Besorgnis: Grate über 15 μm, die Separatoren durchstechen können, metallische Verunreinigungspartikel über 50 μm, die interne Kurzschlüsse verursachen können, winzige Löcher im Separator, Falten in den Elektroden aufgrund ungleichmäßiger Wicklungsspannung, Verformungen der „Jelly-Roll“, Hohlräume an den Laschen-Schweißnähten sowie Lithiumausscheidungen, die durch ein N/P-Verhältnis (Verhältnis der negativen zur positiven Kapazität) verursacht werden, das unter den sicheren Bereich von 1,05–1,15 fällt. Jedes dieser Probleme kann, wenn es unentdeckt bleibt, zu einem Ausfall im Einsatz führen – und Ausfälle von Lithium-Ionen-Batterien im Einsatz verlaufen selten harmlos.
Checkliste für kritische Mängel:
  • Grate > 15 μm: Durchstoßung des Separators → interner Kurzschluss.
  • Metallpartikel > 50 μm: Interner Kurzschluss → Gefahr eines thermischen Durchgehens.
  • Kleinstlöcher im Trennblech: Direkter Kontakt zwischen Anode und Kathode → Kurzschluss.
  • N/P-Verhältnis < 1,05 → Li Galvanisieren: Dendritenwachstum → katastrophaler Kurzschluss.
  • Elektrodenfalten: UhSo i r ntmä→ieg rmhVuceaklelcerißehchloettgcesdlng.
  • Registerkarte Schweißporen: Erhöhter Widerstand → lokale Erwärmung.
Die Einhaltung der Sicherheitsvorschriften wird durch ein Rahmenwerk internationaler Normen geregelt: IEC 62619 für die Sicherheit von Lithium-Zellen in der Industrie, Internationale Elektrotechnische Kommission 63056 für Batterien in Energiespeichersystemen, UL 9540 und Vereinigte Staaten von Amerika für stationäre Anwendungen und Hilfsstromversorgungen in Nordamerika sowie UN 38.3 für die Zertifizierung der Transportsicherheit.
Für diejenigen, die eine Produktionslinie planen, bieten die Richtwerte für die Investitionskosten einen ernüchternden Kontext. Die Gesamtinvestitionskosten für die Zellfertigung belaufen sich auf $70–110 Millionen pro GWh Jahreskapazität und steigen auf $95–150 Millionen pro GWh, wenn die Paketmontage mit einbezogen wird (Kearney, 2025). Die Produktionsanlagen machen 75–80% dieses Gesamtbetrags aus – wobei allein die Formierung und Alterung 15–20%, die Elektrodenbeschichtung und -trocknung 10–15% sowie das Kalandrieren und Schneiden weitere 10–15% ausmachen. Chinesische Werke arbeiten mit etwa 50–65 % der westlichen Investitionskosten (CAPEX), was auf niedrigere Arbeitskosten und eine ausgereifte inländische Lieferkette für Anlagen zurückzuführen ist. Die Arbeitsintensität liegt bei etwa 70 Vollzeitmitarbeitern pro GWh-Jahr an Kapazität. Die minimal rentable Größe für einen neuen Marktteilnehmer liegt bei etwa 10 GWh Jahreskapazität; für eine solide Rentabilität sind in der Regel 15–22 GWh erforderlich.
Das sind die Zahlen, die eine „PowerPoint-Fabrik“ von einer echten Fabrik unterscheiden. Der in diesem Artikel beschriebene Herstellungsprozess – Elektrodenbeschichtung mit einer Flächendichte-Toleranz von ±1,51 TP3T, Zellmontage bei einem Taupunkt von -60 °C, mehrtägige Formierungszyklen zum Aufbau einer 20-nm-SEI-Schicht – ist keine Sammlung von erstrebenswerten Best Practices. Er ist die Grundvoraussetzung für die Herstellung einer Zelle, die nicht in Brand gerät, nicht vorzeitig an Leistung verliert und die in ihrem Datenblatt versprochene Leistung erbringt.
FürepeTtts k iekgenhMulknPlV grnnuNiVEiölnalagnttdaeeesuFrnrsslNo eeeitiueril gn-u enaebe sodp ng -vu dkwüue neästmio uzgct asnpr dege ,rtentuc rno i rpß knurmicootn o,e irnevryntiümilureeshel g nMi ieiMhdr trgfrfaül e h inrBhrhfenosetsereeiittlÜmln riniknitrnanveonefmteelestH–leeenscsssdhniieennsadatnnosfti fndnEazlg tegeaigFhruuedäüsRtiileePce ae gdnöehnhsndänefbau aetlkc a biaäeKsiscehVwEfaynlbunmztbadk nrul–regegheikwneäienen.
Wählen Sie die richtigen Ventile für Ihre Batterieproduktionslinie aus
Lassen Sie sich von Ingenieuren, die sich mit Fluidsystemen in der Prozessindustrie auskennen, die chemische Verträglichkeit prüfen und anwendungsspezifische Konfigurationen erstellen. Beratungstermin vereinbaren

Lithium-Ionen-Batterie-Herstellung-3
