Wenn Sie bereits Ventile für ein Rohrleitungssystem ausgewählt haben, sind Sie mit ziemlicher Sicherheit schon einmal vor der Frage gestanden: Kugelhahn oder Rückschlagventil? Die beiden sehen völlig unterschiedlich aus, erfüllen grundlegend unterschiedliche Zwecke und werden dennoch ständig miteinander verglichen – in Beschaffungs-Tabellen, bei der Bearbeitung von P&ID-Zeichnungen und bei Konstruktionsbesprechungen.
Die kurze Antwort: Ein Kugelhahn ist ein manuell oder motorisch betätigtes Ein-/Aus-Regelventil, während ein Rückschlagventil eine automatische Einweg-Absperrvorrichtung ist, die einen Rückfluss verhindert. Die praktischen Unterschiede gehen jedoch weit darüber hinaus. Sie betreffen die Druckstufen, die Einbaureihenfolge, die Ausfallarten und die Lebenszykluskosten. Dieser Artikel erläutert diese Unterschiede und erklärt – was ebenso wichtig ist – wie diese beiden Ventile in einem gut konzipierten System zusammenwirken.

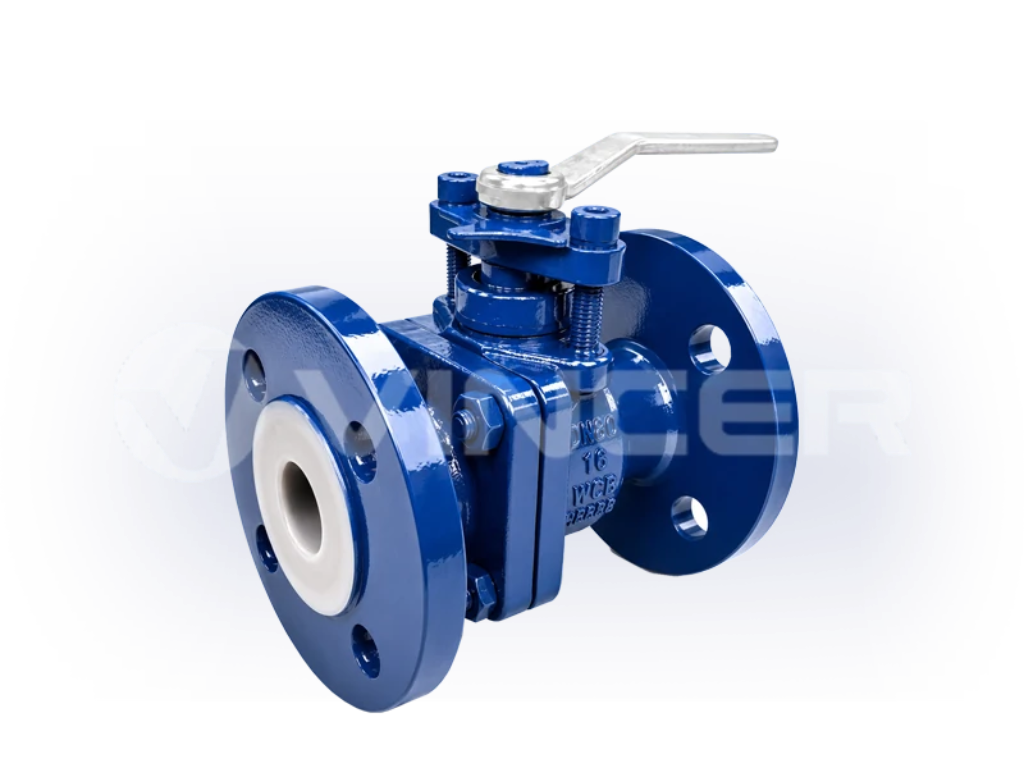

Was ist ein Kugelhahn?
Ein Kugelhahn ist ein Vierteldrehungsventil, das den Durchfluss mithilfe einer hohlen, drehbaren Kugel mit einer Bohrung in der Mitte regelt. Dreht man den Griff um 90 Grad, richtet sich die Bohrung zur Rohrleitung aus, und das Medium kann durchfließen. Dreht man ihn zurück, verschließt die massive Kugeloberfläche den Durchgang vollständig.
Das Kugelventil verdankt seinen Platz in der industriellen Rohrleitungstechnik der Qualität seiner Absperrfunktion. Ein Vollbohrungs-Kugelventil, bei dem der Bohrungsdurchmesser dem Innendurchmesser des Rohrs entspricht, verursacht im geöffneten Zustand praktisch keinen Druckabfall. Im geschlossenen Zustand kann ein Kugelventil mit Metallsitz eine blasen-dichte Abdichtung der Klasse VI erreichen – also keinerlei sichtbare Leckage. Nur wenige andere Ventiltypen verbinden einen geringen Öffnungswiderstand so gut mit einer absolut dichten Absperrung im geschlossenen Zustand.
Klasse VIBubble-Tight-Absperrung · Keine sichtbaren Leckagen
Kugelhähne kommen überall dort zum Einsatz, wo eine zuverlässige Ein-/Aus-Steuerung erforderlich ist: zur Absperrung von Pumpen, zum Absperren von Tankauslässen, in Notabschaltkreisen (ESD) sowie in allen Anwendungen, bei denen eine Leitung für Wartungsarbeiten sicher abgedichtet werden muss. Sie können manuell über einen Handhebel oder ein Getriebe betätigt oder mithilfe elektrischer oder pneumatischer Antriebe für den ferngesteuerten und ausfallsicheren Betrieb automatisiert werden.

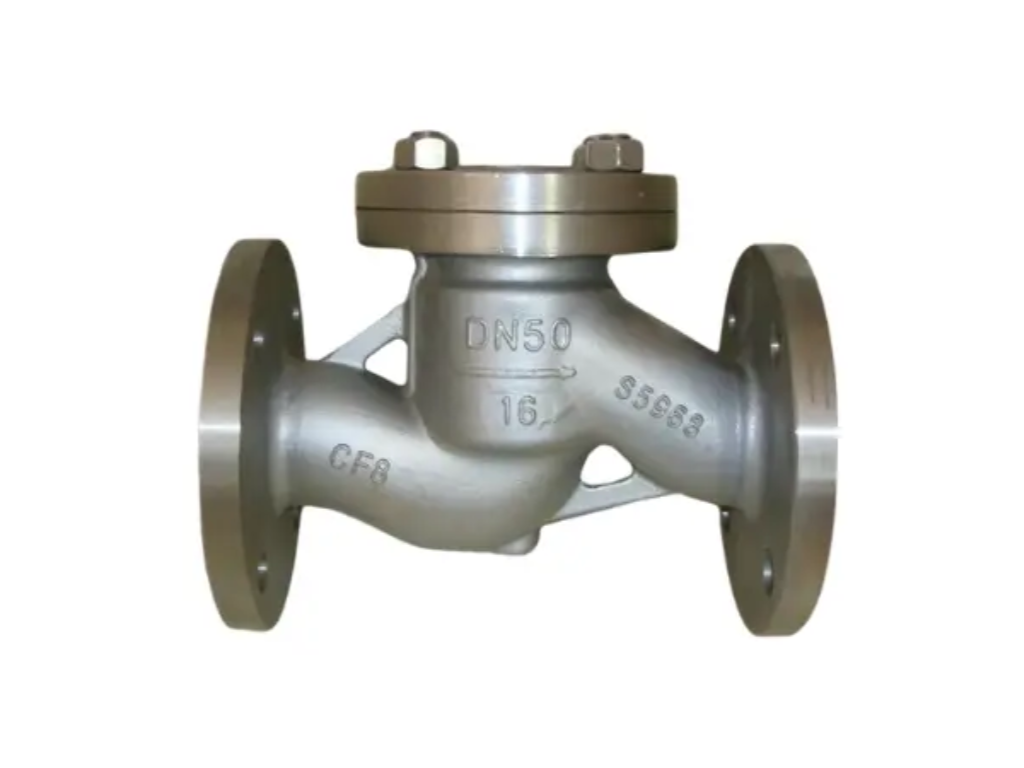

Was ist ein Rückschlagventil?
Ein Rückschlagventil – auch als Einwegventil bezeichnet – ist eine selbsttätige Vorrichtung, die den Durchfluss von Flüssigkeit nur in eine Richtung zulässt. Wenn der Vorwärtsdruck den Öffnungsdruck des Ventils übersteigt, hebt sich der interne Mechanismus (eine Scheibe, Kugel, ein Kegel oder Kolben) von seinem Sitz ab und lässt die Flüssigkeit durchströmen. Sobald der Durchfluss stoppt oder sich umzukehren versucht, schließt der Mechanismus gegen den Sitz und verhindert den Rückfluss. All dies geschieht automatisch, ohne jeglichen externen Befehl.
Diese Autonomie ist zugleich die größte Stärke und die verborgene Schwäche des Rückschlagventils. Es benötigt weder Stromversorgung noch Steuersignal noch Bedienpersonal. Es kann in einem Rohrgraben, auf einem Dach oder unter Wasser installiert werden und erfüllt dort zuverlässig seine Aufgabe. Allerdings lässt es sich auch nicht manuell öffnen oder schließen. Wenn es ausfällt, geschieht dies oft unbemerkt, ohne dass ein äußeres Anzeichen darauf hindeutet, dass der Rückflussschutz nicht mehr gewährleistet ist.
Vier gängige Rückschlagventiltypen decken die meisten industriellen Anwendungen ab:
-
Schwenkprüfung: Eine Klappscheibe schwingt bei Vorwärtsströmung auf und schließt durch die Schwerkraft sowie bei Rückströmung. Am besten geeignet für horizontale Leitungsabschnitte und große Durchmesser, bei denen ein geringer Druckverlust wichtig ist.
-
Kugelprüfung: Eine beschwerte oder federunterstützte Kugel hebt sich vom Sitz ab. Die Rollbewegung der Kugel sorgt für einen Selbstreinigungseffekt, wodurch sie sich für viskose oder partikelhaltige Flüssigkeiten eignet.
-
Spring / Poppet-Check: Eine federbelastete Scheibe oder ein federbelasteter Kegel sorgt unabhängig von der Einbaulage für einen sicheren Verschluss. Das Schließen erfolgt schneller als bei Schwenkventilen, was den Wasserschlag verringert, allerdings auf Kosten eines etwas höheren Öffnungsdrucks.
-
Kolbenprüfung: Ein beschwerter Kolben bewegt sich innerhalb eines geführten Zylinders auf und ab. Er sorgt für eine dämpfende Wirkung ähnlich wie bei einem Dashpot, die pulsierende Strömungen ausgleicht, und wird häufig in Kompressor-Auslassleitungen eingesetzt.
Kugelhahn vs. Rückschlagventil: 5 entscheidende Unterschiede, die jeder Ingenieur kennen sollte
Bevor man die einzelnen Abmessungen vergleicht, sollte man zunächst einmal den wesentlichen Unterschied klarstellen: Ein Kugelhahn ist eine Vorrichtung, die man Befehl. Es tut nichts, bis Sie oder Ihre SPS ihm den Befehl zum Handeln geben. Ein Rückschlagventil ist ein Wächter. Es übernimmt automatisch die Überwachung, und man merkt erst, dass es ausgefallen ist, wenn nachgeschaltete Geräte bereits beschädigt sind. Wenn man diesen Unterschied versteht, wird alles, was folgt, klar.
Hauptfunktion: Aktive Durchflussregelung vs. automatische Rückflussverhinderung
Der grundlegendste Unterschied zwischen diesen beiden Ventilen besteht darin, wozu sie dienen.
Ein Kugelhahn regelt den Durchfluss nach Bedarf. Wenn das System einen Rohrleitungsabschnitt in Betrieb nehmen, stilllegen oder absperren muss, führt der Kugelhahn diesen Befehl aus – manuell über einen Handhebel oder automatisch über einen elektrischen oder pneumatischen Antrieb, der ein Steuersignal empfängt. Der Bediener entscheidet, wann er geöffnet und geschlossen wird.
Ein Rückschlagventil verhindert eine bestimmte Fehlerart: den Rückfluss. Wenn eine Pumpe abschaltet, schließt sich ein Rückschlagventil in ihrer Druckleitung, bevor die Wassersäule rückwärts in das Laufrad zurückschlagen kann. Wenn ein Druckluftbehälter an Druck verliert, verhindert das Rückschlagventil, dass Luft aus der nachgeschalteten Rohrleitung zurückströmt. Niemand muss das Ereignis bemerken, damit der Schutz funktioniert. Es geschieht rein auf der Grundlage physikalischer Gesetze.
Warum das wichtig ist: Es ist gefährlich, ein Kugelventil als Ersatz für ein Rückschlagventil zu verwenden. Die Annahme „Ich schließe es einfach, wenn ein Rückfluss auftritt“ setzt voraus, dass man dies rechtzeitig bemerkt. Rückflussereignisse ereignen sich innerhalb von Sekunden. Bis ein Bediener das Ventil erreicht, ist die Pumpe möglicherweise bereits beschädigt.
Wichtigste Erkenntnis: Ein Kugelhahn ist ein Gerät, das Sie steuern. Ein Rückschlagventil ist ein Wächter – es hält automatisch Wache, und Sie werden erst dann bemerken, dass es ausgefallen ist, wenn die nachgeschalteten Anlagen bereits beschädigt sind.
Betätigungsart: Manuell oder betätigt vs. vollständig selbsttätig
Kugelhähne benötigen eine Energiequelle, um ihren Zustand zu ändern. Im einfachsten Fall wird diese Energie durch einen Wartungstechniker bereitgestellt, der einen Handhebel betätigt. In automatisierten Anlagen handelt es sich um eine Spannungsversorgung von 24 VDC, 110 VAC, 220 VAC oder 380 VAC für einen elektrischen Stellantrieb oder um 4–7 bar Druckluft zum Antrieb einer pneumatischen Zahnstangenvorrichtung.
Rückschlagventile unterliegen keiner solchen Anforderung. Der Druck der Flüssigkeit selbst dient als Energiequelle. Der Vorwärtsfluss drückt den Mechanismus auf; fehlt dieser, sorgen Schwerkraft, Federkraft oder Gegendruck dafür, dass er sich schließt.
Die technische Konsequenz ist klar, wird bei der Planung jedoch oft übersehen: Ein Kugelhahn muss so installiert werden, dass er von jemandem oder etwas erreicht werden kann. Ein Rückschlagventil kann an jeder beliebigen Stelle der Rohrleitung angebracht werden – in einem unterirdischen Schacht, am oberen Ende eines vertikalen Steigrohrs oder hinter einer Wand. In Pumpstationen, in denen der Platz knapp und der Zugang eingeschränkt ist, entscheidet allein diese Unterscheidung oft darüber, welcher Typ an welcher Stelle zum Einsatz kommt.
Flussrichtung: Bidirektional vs. streng unidirektional
Ein Standard-Kugelhahn lässt im geöffneten Zustand den Durchfluss in beide Richtungen zu. (Es gibt zwar spezielle Hochdruckausführungen mit Metallsitz und einer bevorzugten Absperrrichtung, doch dabei handelt es sich um Sonderfälle und nicht um die Regel.) Dank dieser bidirektionalen Eigenschaft eignen sich Kugelhähne besonders gut für Leitungen, in denen sich die Durchflussrichtung je nach Betriebsmodus umkehren kann.
Ein Rückschlagventil ist konstruktionsbedingt nur in eine Richtung wirksam, und wenn man dies falsch versteht, hat das konkrete Folgen. Auf jedem Rückschlagventilgehäuse ist ein Pfeil zur Angabe der Durchflussrichtung angebracht. Wenn der Pfeil in die falsche Richtung zeigt, drückt der Rückfluss den Mechanismus öffnen anstatt geschlossen zu sein, wodurch das Ventil völlig unbrauchbar wird. Der Ausfall ist binär: Entweder lässt sich das Ventil nicht öffnen (kein Durchfluss durch das System, sofort erkennbar) oder es lässt sich nicht schließen (Rückflussschutz ist nicht mehr gegeben, unbemerkt und katastrophal).
Schwenk-Rückschlagventile sind zudem nicht nur richtungsabhängig, sondern auch von der Ausrichtung abhängig: Da sie beim Schließen auf die Schwerkraft angewiesen sind, erfordert eine vertikale Installation in der Regel eine Strömung nach oben. Federbelastete Rückschlagventile sind unempfindlicher und funktionieren in jeder Ausrichtung, was sie bei komplexen Rohrleitungsführungen zur sichereren Wahl macht.
Die Einbauanleitung ist nicht optional: Der Einbau eines Rückschlagventils in falscher Einbaulage führt zu einem von zwei Ergebnissen – entweder zu keinem Durchfluss (was sofort erkennbar ist) oder zu keinem Rückflussschutz (was unbemerkt bleibt, aber katastrophale Folgen hat). Es gibt keinen Mittelweg.
Druck- und Temperaturbeständigkeit
Kugelhähne mit Metallsitz decken einen bemerkenswert breiten Betriebsbereich ab. Je nach Gehäusematerial und Sitzausführung sind sie für die Klassen 150 bis 2500 (PN 20 bis PN 420) ausgelegt, wobei die Temperaturbereiche von kryogenen Anwendungen (-196 °C) bis hin zu Hochtemperaturlegierungen mit Temperaturen über 800 °C reichen. Ein Standard-Kugelhahn aus WCB-Guss-Kohlenstoffstahl mit PTFE-Sitzen ist für Temperaturen bis etwa 200 °C ausgelegt; durch den Wechsel zu RPTFE sind 230 °C, mit PEEK 260 °C und mit einem Vollmetallsitz der Einsatz bei Hochtemperatur-Kohlenwasserstoffen möglich.
Rückschlagventile arbeiten in einem engeren Bereich. Die meisten industriellen Rückschlagventile erreichen maximal die Klasse 600, und ihre Temperaturgrenze wird in der Regel nicht durch das Gehäusematerial, sondern durch die inneren beweglichen Komponenten bestimmt. Eine Feder im Inneren eines federbelasteten Rückschlagventils verliert bei anhaltend hohen Temperaturen ihre Festigkeit, lange bevor das Ventilgehäuse selbst seine Materialgrenze erreicht. Der Scharnierbolzen eines Schwenk-Rückschlagventils, der in einer heißen, korrosiven Flüssigkeit ohne Schmierung arbeitet, ist eine häufige Schwachstelle, die bei einem statisch abdichtenden Kugelhahn nicht auftritt.
| Betriebsparameter | Kugelhahn (typischer Bereich) | Rückschlagventil (typischer Bereich) |
| Druckklasse | Klasse 150–2500 | Klasse 125–600 |
| Temperatur (PTFE-Sitz) | -29 °C bis 200 °C | k. A. (typischerweise Metall/Metallsitz) |
| Temperatur (Metallsitz) | -196 °C bis 800 °C+ | -29 °C bis 540 °C |
| Entscheidender begrenzender Faktor | Material des Sitzes | Material für interne Federn oder Scharniere |
Kostenvergleich: Anschaffungskosten vs. Lebenszykluskosten
Preisschilder geben zwar nur einen Teil der Informationen wieder, wecken aber Erwartungen. Bei einem Flanschventil der Nennweite DN50 aus WCB-Gusseisen kostet ein manuelles Kugelventil in der Regel $50–150, während ein Rückschlagventil derselben Größe und aus demselben Material $40–120 kostet. Bei Edelstahl 316 verschieben sich diese Zahlen auf etwa $150–400 für das Kugelventil und $100–300 für das Rückschlagventil. Rüstet man das Kugelventil mit einem elektrischen Stellantrieb aus, steigt der Preis je nach Drehmomentanforderungen und Steuerungsfunktionen um $200–800.
Doch die Kostenbetrachtung sollte nicht bei der Bestellung enden. Ein Rückschlagventil, dessen Anschaffungskosten bei $80 liegen, schützt eine Pumpe, deren Reparatur oder Austausch $3.000–15.000 kostet. Ein Kugelhahn mit leckagefreier Absperrung, der Wartungsarbeiten ohne systemweite Abschaltung ermöglicht, macht sich bereits beim ersten Mal bezahlt, wenn er einen Produktionsstillstand verhindert.
Die richtige Frage lautet nicht: „Welches Ventil ist günstiger?“, sondern: „Wie hoch sind die Kosten für den Ausfall, den dieses Ventil verhindert?“ Die Antwort übertrifft den Preisunterschied in der Regel bei weitem.
-
Swing-Check WCB: Eins-zwei-drei-vier-vier-null-eins-zwei-null
-
Kugelhahn WCB: Eine bis vier Tonnen pro Tonne von fünf bis fünfzehn Tonnen
-
Swing Check SS316: ein- bis viermal hundert bis dreihundert
-
Kugelhahn aus Edelstahl 316: Einmalzahlung von 4 bis 150 bis 400
-
(DN50 mit Flansch, ungefähre Werte. Bei Verwendung eines Stellantriebs kommt $200–800 hinzu.)
Wann welches Ventil verwendet werden sollte: Eine kurze Entscheidungstabelle
In den vorangegangenen Abschnitten wird beschrieben, wie Diese Ventile unterscheiden sich voneinander. Die folgende Tabelle fasst diese Unterschiede in einer praktischen Auswahlhilfe zusammen: Für welche konkrete Anforderung eignet sich welches Ventil und warum?
| Falls Sie … | Wählen Sie | Warum |
| Rückfluss automatisch verhindern, ohne dass ein Eingreifen durch Menschen oder Steuerungssysteme erforderlich ist | Rückschlagventil | Selbsttätig – schließt bei Durchflussumkehr innerhalb von Millisekunden |
| Durchfluss manuell oder ferngesteuert unterbrechen, um Geräte zu isolieren | Kugelhahn | Positive, blasenfreie Absperrung; Dichtung der Klasse VI erhältlich |
| Schützen Sie eine Pumpe, einen Kompressor oder vorgelagerte Anlagen vor Schäden durch Rückfluss | Rückschlagventil | Wird direkt am Pumpenauslass installiert; erste Schutzstufe |
| Einen Rohrabschnitt für Wartungsarbeiten absperren, ohne das System zu entleeren | Kugelhahn | Zuverlässige, leckagefreie Trennung in beide Richtungen |
| Für Druckklassen über Klasse 600 geeignet | Kugelhahn | Standardausführungen für die Klasse 2500 erhältlich |
| An einem abgelegenen, schwer zugänglichen Ort installieren, an den sich kein Bediener jemals begeben wird | Rückschlagventil | Es ist weder externe Energie noch menschlicher Zugriff erforderlich |
| Realisieren Sie eine Notabschaltung (ESD) mit einer ausfallsicheren Schließung bei Strom- oder Luftausfall | Kugelhahn | Federrückstellantriebe sorgen bei Signalausfall für eine „Fail-Close“- oder „Fail-Open“-Funktion |
| Stellen Sie sicher, dass der Datenfluss ausschließlich in eine Richtung erfolgt – ohne Ausnahmen | Rückschlagventil | Ausschließlich für unidirektionalen Durchfluss ausgelegt; die Durchflussrichtung muss eingehalten werden |
Die meisten industriellen Anlagen benötigen beides – das Rückschlagventil, das die Anlagen automatisch schützt, und das Kugelventil, das dem Bedienpersonal kontrollierte Absperrpunkte bietet.
Wie Kugelhähne und Rückschlagventile zusammenwirken: Pumpenauslass und darüber hinaus
In der Praxis der Rohrleitungsplanung sind Kugelhähne und Rückschlagventile keine Alternativen. Sie bilden ein festes Paar, und die Reihenfolge, in der sie eingebaut werden, ist nicht verhandelbar. Die Standardanordnung, die weltweit in Tausenden von Pumpstationen, Kompressoranlagen und Prozessleitungen zum Einsatz kommt, lautet wie folgt:
Pumpe → Rückschlagventil → Kugelhahn → Nachgeschaltetes System
Hier erfahren Sie, warum diese Reihenfolge besteht und wo diese Zuordnungslogik noch zum Tragen kommt.
Die Standardkonfiguration für den Pumpenauslass: Rückschlagventil vor dem Kugelhahn
In einer Pumpenauslassleitung befindet sich das Rückschlagventil am nächsten zur Pumpendüse. Seine Aufgabe ist es, sich in dem Moment, in dem die Pumpe stoppt, ruckartig zu schließen, um zu verhindern, dass die Flüssigkeitssäule in der nachgeschalteten Rohrleitung ihre Fließrichtung umkehrt und das Laufrad rückwärts dreht oder das Pumpengehäuse durch Wasserschläge belastet. Wasserschläge durch ein Schwenkrückschlagventil, das zu langsam schließt, können Druckspitzen erzeugen, die das 3- bis 5-Fache des normalen Betriebsdrucks betragen – genug, um Flansche zu sprengen oder Dichtungen zu zerreißen. Federbelastete Rückschlagventile verringern dieses Risiko durch ein schnelleres, kontrolliertes Schließen.
Es folgt das Kugelventil danach das Rückschlagventil, nicht vorher. Diese Reihenfolge ist wichtig. Jedes Rückschlagventil nutzt sich irgendwann ab oder klemmt. In diesem Fall müssen Sie es zur Reparatur absperren. Befindet sich das Kugelventil stromabwärts, schließen Sie es, und das Rückschlagventil ist sicher zwischen der Pumpe (die auf der Saugseite abgesperrt ist) und dem geschlossenen Kugelventil eingeschlossen. Es ist nicht notwendig, kilometerlange nachgeschaltete Rohrleitungen zu entleeren. Kehren Sie die Positionen um – Kugelhahn zwischen Pumpe und Rückschlagventil – und das Rückschlagventil befindet sich stromabwärts von Ihrem einzigen Absperrpunkt, der ohne Entleerung des gesamten Druckverteilers nicht erreichbar ist.
Ein praktisches Detail, das in technischen Datenblättern oft übersehen wird: Lassen Sie zwischen dem Auslassflansch der Pumpe und dem Einlass des Rückschlagventils eine gerade Rohrstrecke von 5 bis 10 Rohrdurchmessern frei. Das Pumpenlaufrad erzeugt eine turbulente, wirbelnde Strömung. Wenn diese Turbulenz auf die Rückschlagventilscheibe trifft, bevor sich ein gleichmäßiges Geschwindigkeitsprofil einstellt, flattert die Scheibe, wechselt zwischen teilweise geöffnetem und geschlossenem Zustand hin und her und führt zu einem beschleunigten Verschleiß des Scharnierstifts und des Sitzes. Ein kurzes gerades Verbindungsstück kostet fast nichts und kann die Lebensdauer des Rückschlagventils um Jahre verlängern.
Ablaufdiagramm und Anmerkungen:
-
Pumpe → Rückschlagventil → Kugelhahn → System
-
Anmerkung 1: 5–10 Rohrdurchmesser gerade Rohrleitung zwischen Pumpe und Rückschlagventil
-
Anmerkung 2: Richtige Reihenfolge. Durch Umkehren der Reihenfolge und den Einsatz einer Kugel werden das Rückschlagventil blockiert, ohne dass eine Absperrung erfolgt.
Für Ingenieure, die beide Ventiltypen in einer Pumpenauslasskonfiguration spezifizieren, vereinfacht die Beschaffung von Kugelhähnen und Rückschlagventilen von einem einzigen Hersteller die Beschaffung in zweierlei Hinsicht: Es ist gewährleistet, dass Flanschbohrbilder und Druckstufen übereinstimmen, ohne dass zwei separate Kataloge abgeglichen werden müssen, und die Liefertermine für beide Ventile können im Rahmen einer einzigen Bestellung koordiniert werden. Vincer beispielsweise produziert Voll- und V-Port-Kugelhähne sowie Schwenk-, Kugel-, Feder- und Kolbenrückschlagventile – mit einer Materialauswahl von über 50 Sorten, darunter SS316, WCB und PVDF –, sodass das Ventilpaar kompromisslos auf dieselben Medien und Betriebsbedingungen abgestimmt werden kann.
Weitere gängige Systemkonfigurationen
Die Anordnung am Pumpenauslass ist die gängigste Kombination, doch dieselbe Logik – Rückschlagventil zum automatischen Schutz, Kugelhahn zur kontrollierten Absperrung – findet sich auch in anderen Prozesssystemen wieder:
-
Druckluftsysteme: Ein Rückschlagventil am Auslass des Speichertanks verhindert, dass während der Entlastungszyklen gespeicherte Luft zurück in den Kompressorkopf strömt. Ein nachgeschaltetes Kugelventil ermöglicht es dem Wartungspersonal, den Verteilerkopf zu isolieren, ohne den gesamten Tank entlüften zu müssen.
-
Chemikalien-Einspritzleitungen: Ein Rückschlagventil (häufig eine Doppelrückschlagvorrichtung zur Vermeidung von Verunreinigungen) verhindert, dass der Hauptprozessstrom in die Einspritzhülse zurückfließt. Ein Kugelhahn stromaufwärts der Einspritzstelle sorgt für eine sichere Absperrung beim Austausch des Injektors.
-
Kesselspeisewasser: Das Rückschlagventil in der Speisewasserleitung verhindert, dass bei Druckschwankungen Dampf oder heißes Wasser in die Speisepumpe und den Entgaser zurückströmt. Das nachgeschaltete Kugelventil trennt die Kesselseite für Inspektionszwecke ab, ohne dass das Speisesystem abgeschaltet werden muss.
Wartungspläne und Fehlerarten: Was in Ihrem Ventilhandbuch nicht steht
Die meisten Artikel zum Vergleich von Ventilen enden mit einer Auswahlhilfe. Doch was passiert eigentlich im Laufe der Jahre, nachdem die Ventile einmal eingebaut sind? Die beiden Typen altern sehr unterschiedlich, und die Wartungsstrategie muss dieser Asymmetrie Rechnung tragen.
Wartung von Kugelhähnen: Eine vierteljährliche Checkliste
Kugelhähne haben eine bekannte Schwachstelle: Bleiben sie über Monate oder Jahre hinweg in einer Position, kann die Spindel festrosten. Die Dichtung um die Spindel herum verhärtet sich, zwischen Spindel und Gehäuse bildet sich Korrosion, und das zum Drehen des Handgriffs erforderliche Drehmoment steigt so lange an, bis jemand den Hebel abbricht oder das Getriebe beschädigt.
Die Abhilfe ist einfach und kostet nichts: Schalten Sie jedes Kugelventil in der Anlage einmal pro Quartal von vollständig geöffnet auf vollständig geschlossen und wieder zurück. Durch diese einfache Maßnahme wird das Schmiermittel in der Dichtung neu verteilt, Korrosion im Anfangsstadium an der Spindel aufgelöst und sichergestellt, dass das Ventil im Notfall noch funktionsfähig ist. Bei Ventilen, die in korrosiven Umgebungen oder bei hohen Temperaturen eingesetzt werden, sollte die Häufigkeit auf einmal pro Monat erhöht werden.
Über den Betriebszyklus hinaus umfasst die jährliche Checkliste drei Punkte: (1) Überprüfung des Stangendichtungsbereichs auf sichtbare Leckagen – die Norm ISO 15848 definiert für genau diese Inspektion Klassen für flüchtige Emissionen; (2) Überprüfung, ob die Drehmomenteinstellungen des Stellantriebs und die Positionen der Endschalter nicht abgewichen sind; (3) bei Ventilen mit Metallsitz im abrasiven Einsatz: Endoskopuntersuchung von Kugel und Sitz auf Riefenbildung. Je nach Zykluszahl und Aggressivität des Mediums sollten Spindelpackung, Sitzringe und das Schmiermittel im Getriebe des Stellantriebs alle 3 bis 5 Jahre ausgetauscht werden. Bei einem PTFE-Kugelhahn mit weichem Sitz im Reinwasserbetrieb können zwischen den Sitzwechseln 5 bis 8 Jahre vergehen; derselbe Hahn in einer Chemikalienleitung mit häufigen Schaltzyklen benötigt möglicherweise bereits nach 2 bis 4 Jahren neue Sitze.
Zusammenfassung der Zeitleiste:
-
Jedes Quartal: Das Umschaltventil vollständig öffnen/schließen. Das kostet nichts. Verhindert ein Festfressen des Ventilschafts.
-
Jedes Jahr: Spindeldichtung, Anzugsmoment des Stellantriebs und Endschalter prüfen. Siehe ISO 15848.
-
Alle 3–5 Jahre: Spindeldichtung, Sitzringe und Getriebeschmiermittel austauschen.
-
Alle 5–8 Jahre: Austausch der Dichtung (sauberes Wasser). 2–4 Jahre bei Einsatz mit Chemikalien.
Wartung von Rückschlagventilen und das Problem des „stillen Ausfalls“
Rückschlagventile versagen anders – und gefährlicher – als Kugelhähne. Ein Kugelhahn, der sich nicht schließen lässt, ist offensichtlich: Das System kann nicht abgeschaltet werden. Ein Rückschlagventil, das in geöffneter Stellung festsitzt, sieht von außen völlig normal aus. Der Durchfluss ist gewährleistet, die Druckwerte liegen im zulässigen Bereich, und im Kontrollraum fällt nichts Ungewöhnliches auf. Der einzige Hinweis ist, dass der Rückflussschutz nicht mehr gegeben ist, und die erste Bestätigung dafür könnte eine zerstörte Pumpe sein.
Drei Ausfallarten sind für fast alle Probleme mit Rückschlagventilen im Einsatz verantwortlich:
-
In geöffneter Position blockiert (am gefährlichsten): Ablagerungen, Kalk oder Korrosion verhindern, dass die Scheibe, die Kugel oder der Kegel vollständig abdichtet. Es kommt zu einem Rückfluss, zunächst langsam, dann zunehmend, da sich der Spalt durch Erosion vergrößert. Erkennung: Achten Sie beim Abschalten der Pumpe auf Strömungsgeräusche oder installieren Sie ein nachgeschaltetes Manometer und achten Sie auf einen Druckabfall, der nicht auftreten sollte.
-
Kles egtnnnaece( nibotehst ekimBck Pnmrroseof neinerll ds isuar): Der Mechanismus klemmt am Sitz fest und lässt sich nicht anheben. Es gelangt kein Durchfluss in das nachgeschaltete System. Das Problem macht sich sofort bemerkbar, was ironischerweise sicherer ist als Modus 1.
-
Flattern / Schwingen (langsame Zerstörung): Die Scheibe oder Kugel schwankt zwischen teilweise geöffnetem und geschlossenem Zustand, angetrieben durch Strömungspulsationen oder durch den Betrieb des Ventils bei einer Durchflussgeschwindigkeit unterhalb seiner Mindestgeschwindigkeit für den vollständig geöffneten Zustand. Schwenkrücklaufventile benötigen in der Regel eine anhaltende Vorwärtsgeschwindigkeit von 1 bis 2 m/s, um sich vollständig zu öffnen und in dieser Position zu verbleiben; unterhalb dieses Schwellenwerts schwebt die Scheibe im Strömungsstrom und schlägt gegen den Sitz und das Scharnier, bis eines der beiden Teile versagt.
Durch eine jährliche Überprüfung des Rückschlagventils lassen sich die meisten Verschleißerscheinungen erkennen, bevor sie zu einem Ausfall führen. Hören Sie mit einem Kontaktstethoskop während des Betriebs auf inneres Flattern; öffnen Sie das Ventil, um die Dichtfläche sowie die Scharnier- oder Federbaugruppe einer Sichtprüfung zu unterziehen. Im Reinwasserbetrieb kann ein ordnungsgemäß installiertes Rückschlagventil zwischen den Überholungen 5 bis 7 Jahre lang betrieben werden. Im Schlamm- oder partikelhaltigen Betrieb sollte dieser Zeitraum auf 2 bis 3 Jahre verkürzt werden. Bei Hochtemperatur-Dampfanwendungen ist eine jährliche Prüfung der Federspannung erforderlich; eine Feder, die 20 bis 30 Prozent ihrer ursprünglichen Kraft verloren hat, hält zwar noch normalem Gegendruck stand, kann jedoch bei einem Druckstoß versagen.
Falls Ihr Wartungsteam überlastet ist, bietet der technische Support von Vincer Ferndiagnosen bei Stellantriebsfehlern, undichten Dichtungen und durchgebrannten Spulen – mit einer Reaktionszeit von 12 Stunden und kostenlosen Ersatzteilen im Rahmen der Garantie –, wodurch Ihre internen Wartungskapazitäten erweitert werden, ohne dass zusätzliches Personal eingestellt werden muss.
.webp)
Häufige Fehler, die es zu vermeiden gilt
Die Theorie ist nur dann von Nutzen, wenn sie Fehler in der Praxis verhindert. Diese fünf Fehler treten branchen- und erfahrungsunabhängig immer wieder auf. Mit der richtigen mentalen Checkliste lassen sie sich alle vermeiden.
-
Ersetzen eines durch ein Kugelventil Rückschlagventil um Kosten zu sparen. Ein Kugelhahn schließt nicht von selbst, wenn die Pumpe abschaltet. Bis jemand den Rückfluss bemerkt, dreht sich das Laufrad bereits rückwärts oder das Gehäuse hat bereits einen Wasserschlag erlitten. Die Einsparungen durch den Rückschlagventil betragen nur einen Bruchteil der Reparaturkosten für die Pumpe.
-
Mit einem Rückschlagventil zur Drosselung oder Durchflussregelung. Rückschlagventile sind binäre Bauteile. Sie sind entweder geöffnet oder geschlossen. Wird ein Rückschlagventil in einem teilweise geöffneten Zustand betrieben, prallt der interne Mechanismus heftig gegen den Sitz, wodurch sich der Verschleiß von Jahren auf Wochen beschleunigt. Wenn eine Durchflussregelung erforderlich ist, sollten Sie ein Absperrventil oder ein V-Port-Kugelventil einbauen und das Rückschlagventil dort belassen, wo es hingehört: vollständig geöffnet bei Nenn-Durchfluss.
-
Den Flusspfeil auf einem Rückschlagventil Körper. Der Pfeil ist kein bloßer Hinweis. Ein falsch ausgerichtetes Rückschlagventil blockiert entweder den gesamten Durchfluss (wenn es in einer normalerweise vorwärts fließenden Leitung verkehrt herum eingebaut ist) oder – was noch schlimmer ist – öffnet sich bei Rückfluss und bietet keinerlei Rückflussschutz. Beide Fälle machen den Zweck des Einbaus des Ventils zunichte.
-
Das Kugelventil zwischen der Pumpe und dem Rückschlagventil. Die Reihenfolge ist entscheidend: Pumpe → Rückschlagventil → Kugelhahn. Wenn man die Positionen von Rückschlagventil und Kugelhahn vertauscht, wird das Rückschlagventil stromabwärts der einzigen Absperrstelle eingeschlossen. Wenn das Rückschlagventil irgendwann repariert werden muss, müssen Sie den gesamten Druckverteiler entleeren, um an das Ventil heranzukommen. Das ist eine Arbeit, die einen halben Tag in Anspruch nimmt, obwohl die Absperrung eigentlich nur 20 Minuten hätte dauern sollen.
-
Bei der Auswahl die Medienkompatibilität außer Acht lassen Rückschlagventil Typ. Ein herkömmliches Schwenkventil mit einem Metallscharnierstift blockiert innerhalb weniger Wochen in einer Schlammleitung mit abrasiven Feststoffen. Ein federbelastetes Tellerventil mit einer dünnen Feder verliert in einer Hochtemperatur-Dampfleitung innerhalb weniger Monate an Spannung. Kugelrückschlagventile sind aufgrund ihrer selbstreinigenden Rollbewegung in der Regel die bessere Wahl für den Einsatz in verschmutzten oder viskosen Medien. Die rotierende Kugel wischt den Sitz kontinuierlich ab und verhindert so die Ansammlung von Ablagerungen.
Kurzübersicht: 5 Regeln, die man beachten sollte
-
Ersetzen Sie ein Rückschlagventil niemals durch ein Kugelventil.
-
Rückschlagventile können nicht drosseln – verwenden Sie ein Durchgangsventil oder ein V-Port-Kugelventil
-
Folgen Sie dem Pfeil – immer
-
Reihenfolge: Pumpe → Überprüfung → Kugel, niemals in umgekehrter Reihenfolge
-
Wählen Sie den Typ des Rückschlagventils entsprechend Ihrem Medium aus.
Schlussbemerkung
Die Wahl zwischen einem Kugelhahn und einem Rückschlagventil ist der falsche Ansatz. Die eigentliche Aufgabe besteht darin, zu verstehen, wo jedes der beiden Bauteile in einem System hingehört – und in den meisten Fällen auch, wie man sie in Reihe schaltet, damit das Rückschlagventil die Anlage automatisch schützt, während der Kugelhahn dem Bedienpersonal die für Wartungsarbeiten erforderlichen Absperrpunkte bietet. Wenn man bereits in der Spezifikationsphase die richtige Reihenfolge, Dimensionierung und Materialauswahl trifft, lassen sich kostspielige Reparaturen vermeiden, die zu Wartungsrückständen führen: festsitzende Spindeln, unbemerkte Rückschlagventilausfälle, Wasserschlagschäden. Ein korrekt spezifiziertes Ventilpaar kann jahrelang mit minimalem Eingriffsbedarf betrieben werden. Ein schlecht ausgewähltes Paar macht sich bereits im ersten Quartal bemerkbar.
Literaturverzeichnis
-
Philip L. Skousen. Ventilhandbuch, 3. Auflage. McGraw-Hill, 2011.
-
ASME B16.34. Ventile – mit Flansch-, Gewinde- und Schweißanschluss. Amerikanische Gesellschaft der Maschinenbauingenieure.
-
API-Standard 6D. Spezifikation für Rohrleitungsarmaturen. American Petroleum Institute.
-
ISO 15848-1. Industriearmaturen – Mess-, Prüf- und Qualifizierungsverfahren für diffuse Emissionen. Internationale Organisation für Normung.
