Einbau von Rückschlagventilen: Durchflussrichtung, Ausrichtung und die Faktoren, die die Lebensdauer des Ventils bestimmen

So funktioniert ein Rückschlagventil: Durchflussrichtung und Durchflussweg

Eine Druckerhöhungspumpe, die den ganzen Vormittag über einwandfrei läuft, kann durch einen einzigen Stromausfall zerstört werden. Wenn der Motor steht, kehrt sich die in der Druckleitung stehende Wassersäule um, dreht die Pumpe rückwärts und kann das Laufrad lösen. Das einzige Bauteil, das zwischen einem normalen Stopp und diesem Ausfall steht, ist eine einzelne Scheibe, die zuschwingt. Das ist alles, was ein Rückschlagventil ausmacht: eine Einwegklappe für die Rohrleitung. Der Haken daran ist, dass die Klappe nur funktioniert, wenn sie in die richtige Richtung zeigt, an der richtigen Stelle sitzt und einen Mechanismus nutzt, der zum Verlauf der Rohrleitung passt.

Im Inneren des Gehäuses reagiert ein bewegliches Teil auf Druck. Der Vorwärtsstrom drückt die Scheibe auf. Wenn der Vorwärtsdruck nachlässt, bringen eine Feder, die Schwerkraft oder der Rückfluss selbst die Scheibe wieder in ihren Sitz zurück, bevor sich ein Rückstau aufbaut. Es gibt weder einen Griff noch einen Stellantrieb – nichts, was nachträglich eingestellt werden müsste. Die Installation ist die einzige Einstellung, die das Ventil jemals erhält, und der auf das Gehäuse gegossene oder eingeprägte Durchflusspfeil ist das Erste, was zu beachten ist. Der Durchfluss im Rohr und der Pfeil müssen in dieselbe Richtung zeigen, bevor auch nur eine einzige Schraube eingesetzt wird.

Ist das Ventil falsch ausgerichtet, tritt in einer von zwei Richtungen ein Fehler auf. Kann sich die Scheibe nicht öffnen, wird die Leitung unterdruckbehaftet: Die Pumpe läuft gegen eine geschlossene Klappe, überhitzt sich und es kommt zur Kavitation. Setzt die Scheibe nie an, tritt bei jedem Abschalten ein Rückfluss in der Leitung auf und bei jedem Neustart kommt es zu Wasserschlägen in der Pumpe. Keiner dieser Fehler tritt während der Installation auf. Beide treten erst Wochen später auf, weshalb die Überprüfung der Pfeilrichtung vor der Montage und nicht erst bei der Fehlersuche erfolgt.

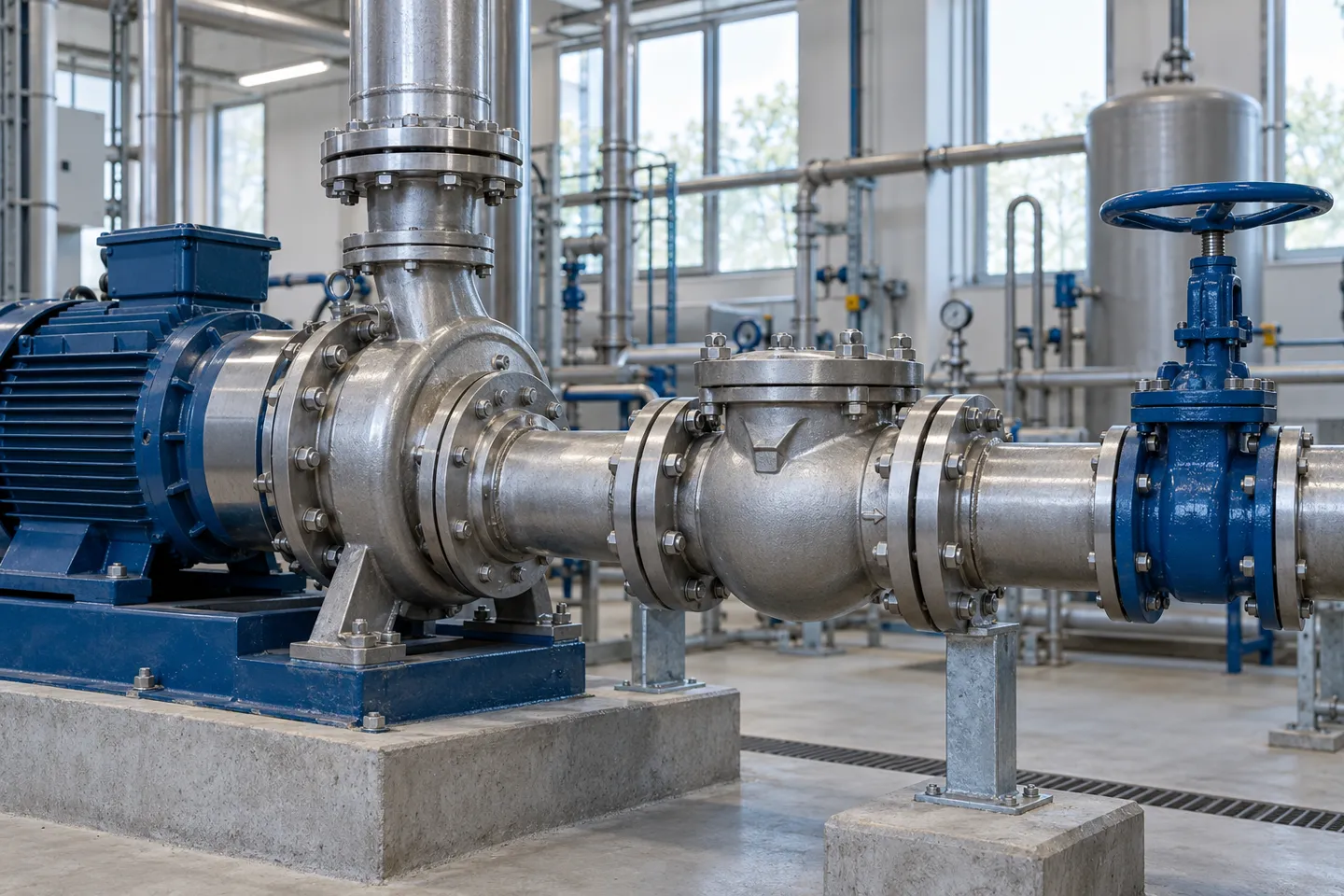

Die Anordnung folgt derselben Logik. Das Ventil gehört auf die Druckseite der Pumpe, wo es einen Rückfluss in die Pumpe verhindert. Auf der Saugseite verursacht es einen dauerhaften Reibungsverlust am Pumpeneinlass und birgt die Gefahr der Kavitation. Bei Anlagen in Privathaushalten gilt dieselbe Regel in kleinerem Maßstab. Ein Rückschlagventil für eine Sumpfpumpe wird in der vertikalen Druckleitung direkt oberhalb der Pumpe unterhalb des Fußbodenniveaus angebracht, damit das darüber befindliche Wasser nicht zurück in die Grube fließen kann.

Bevor wir fortfahren, möchte ich zunächst einen Begriff klären. In der Bewässerungstechnik ist eine Doppelrückschlagventilanordnung eine Rückflussverhinderungsvorrichtung, die aus zwei Ventilen sowie Absperrventilen und Prüfanschlüssen besteht und dem Schutz der Trinkwasserversorgung dient. In diesem Artikel geht es ausschließlich um das einzelne Rückschlagventil innerhalb einer Pumpe oder einer Prozessleitung. Die beiden Begriffe sind nicht austauschbar.

Konstruktionsarten von Rückschlagventilen und ihre jeweiligen Funktionen: Zunächst zur Ausrichtung

Jedes Rückschlagventil erfüllt dieselbe Aufgabe, doch die Mechanismen unterscheiden sich, und der Mechanismus bestimmt, welche Belastungen das Rohr auf das Ventil ausüben darf. Die Ausrichtung ist das deutlichste Beispiel: Sie ist eine mechanische Vorgabe und keine Frage der Vorliebe des Installateurs. Ein Ventil, das durch Schwerkraft schließt, kann nicht dazu gebracht werden, gegen den Gefälle zu schließen. Die drei unten aufgeführten Bauarten decken die meisten industriellen Anwendungen ab. Bei jeder Bauart wird der Mechanismus mit den zulässigen Einbaulagen und dem Ausfallverlauf in Verbindung gebracht, der auftritt, wenn diese Einbaulagen nicht beachtet werden.

Schwenk-Rückschlagventile

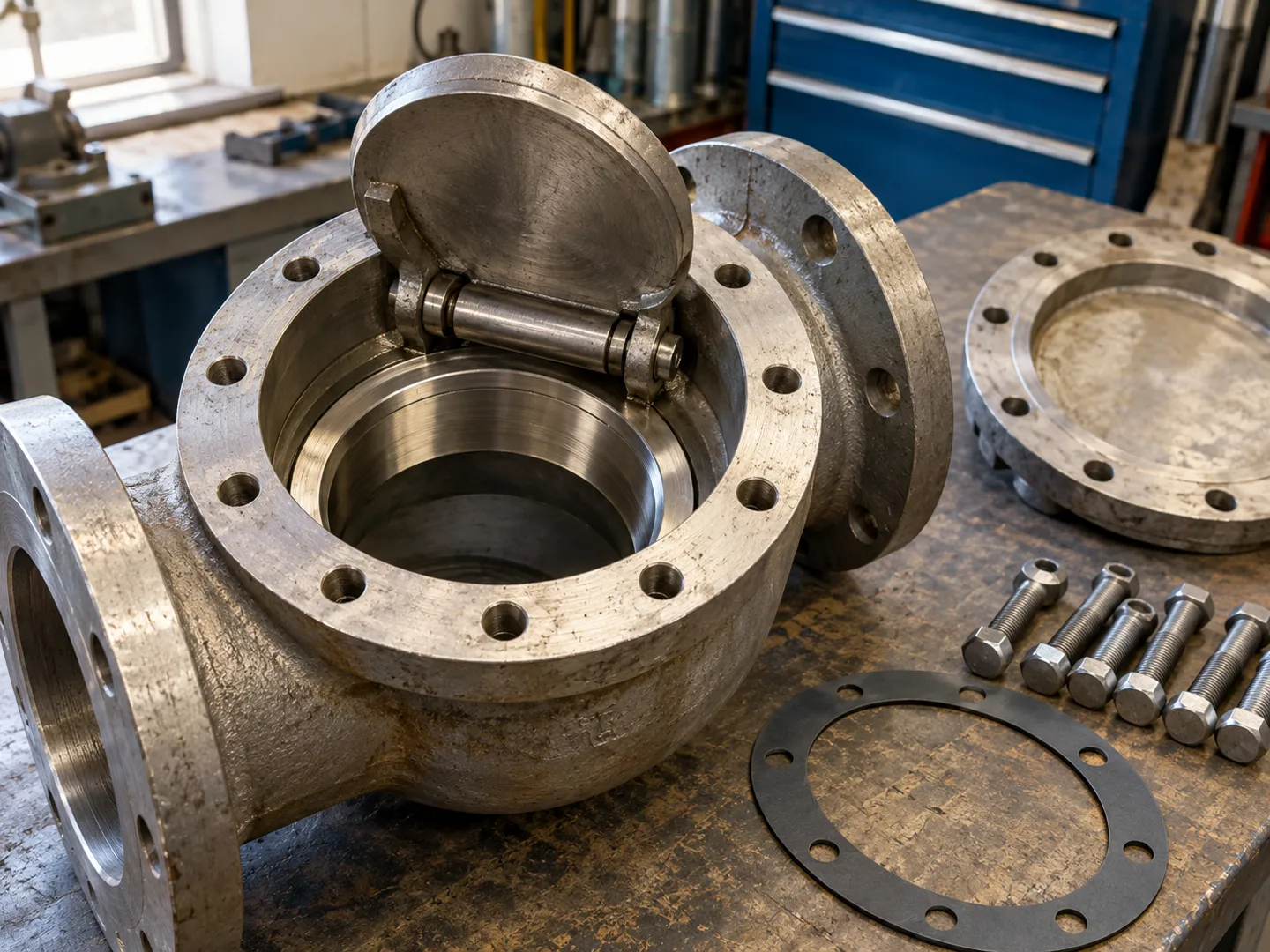

Ein Schwenkrückschlagventil verfügt über eine Scheibe, die oben an der Bohrung angelenkt ist. Der Vorwärtsstrom schwingt sie auf; die Schwerkraft und der Rückstrom schwingen sie zu. Da keine Feder zur Unterstützung vorhanden ist, benötigt die Scheibe eine gleichmäßige, weitgehend horizontale Strömung, um einwandfrei zu funktionieren. Es läuft gut in horizontalen Leitungen und in vertikalen Leitungen, in denen die Strömung nach oben verläuft. In einer vertikalen Leitung mit abwärts gerichteter Strömung versagt es konstruktionsbedingt: Die Klappe bleibt offen stehen, die Strömung kehrt sich um, und der verspätete Schlag erfolgt mit der gesamten Wassersäule im Rücken. Turbulenzen sind der stillere Killer. Ein Krümmer oder ein Pumpenauslass kurz stromaufwärts führt zu einer unruhigen Strömung an der schwenkenden Klappe, die Klappe rattert, und der Bolzen sowie der Sitz verschleißen weit vor ihrer Zeit. Unter den gängigen Konstruktionen reagieren Schwenk-Rückschlagventile am empfindlichsten auf geraden Leitungsabschnitt.

Hub-Rückschlagventile

Ein Hubrückschlagventil bewegt seine Scheibe axial entlang eines geführten Sitzes. Vorwärtsdruck hebt die Scheibe an; die Schwerkraft lässt sie wieder absinken. Die Führung muss senkrecht stehen, damit die Schwerkraft wirken kann; daher handelt es sich um eine Vorrichtung für horizontale Rohrleitungen. Wird die Scheibe in eine vertikale Rohrleitung eingeschraubt, klemmt sie entweder in der Führung oder sitzt exzentrisch auf und ist undicht. Der Kompromiss für diese Strenge ist die Dichtungsqualität: Ein kurzer geführter Hub sorgt für einen saubereren Sitz als bei einer schwenkenden Scheibe, allerdings auf Kosten eines höheren Durchflusswiderstands. Einige geflanschte Hubventilausführungen verfügen zusätzlich über ein festgeschraubtes Handrad, wodurch derselbe Ventilkörper während der Inbetriebnahme als Notabsperrventil dienen kann.

Zweikammer-Wafer-Rückschlagventile

Ein Doppelplattenventil teilt die Scheibe an einem zentralen Scharnier in zwei Halbplatten, die jeweils von einer Torsionsfeder gehalten werden. Die Federn beginnen mit dem Schließen der Platten, sobald der Vorwärtsstrom nachlässt, sodass die Platten ihre Sitze erreichen, bevor sich ein Rückstoß aufbaut. Dieses frühzeitige Schließen ist der Grund, warum Doppelplattenventile bei Nachrüstarbeiten die Standardlösung gegen Wasserschläge sind. Das Wafer-Gehäuse wird zwischen zwei Flanschen eingeklemmt – dies ist die kürzeste Baulänge der Produktreihe – und die Federn schließen die Platten in jeder Einbaulage. Damit ist das Doppelplattenventil hier die ausrichtungsunabhängigste Bauart. Dennoch sollte für jede Einbaulage, die über die horizontale und vertikal nach oben gerichtete Position hinausgeht, eine schriftliche Bestätigung des Herstellers eingeholt werden, da die Federkraft je nach Größe variiert.

Zwei weitere Ausführungen vervollständigen die Übersicht. Axiale oder geräuscharme Rückschlagventile verfügen über eine federbelastete Scheibe, die auf der Rohrmittellinie angeordnet ist. Sie schließen am schnellsten und halten den widrigsten Durchflussbedingungen stand, weshalb sie in Pumpstationen nahe am Auslass eingesetzt werden. Kugelrückschlagventile lassen Feststoffe und Schlamm durch, die eine Scheibe blockieren würden, und tauschen dafür die dichte Absperrung gegen diese Toleranz ein.

Keine dieser Lagebeschränkungen ist eine Präferenz. Jede ergibt sich aus der Anordnung von Schwerkraft und Federn im Mechanismus. Wenn die von Ihnen benötigte Lage nicht in der Dokumentation des Herstellers aufgeführt ist, sollten Sie keine Probeanpassung vornehmen. Stellen Sie stattdessen eine schriftliche Anfrage.

Einbau eines Rückschlagventils: Vorgehensweise, Abdichtung und Überprüfung vor Ort

Nachdem das Design ausgewählt und die Anleitung gelesen wurde, besteht die Installation aus einer kurzen Abfolge von Schritten. Jeder Schritt ist notwendig, da ein Überspringen zu einem nachweisbaren Fehler führt.

1. Isolieren und abtropfen lassen. Die Pumpe abschalten, die Stromversorgung sperren, die Leitung drucklos machen und den Abschnitt entleeren. Eine unter Restdruck geöffnete Verbindung entleert sich ohne Vorwarnung.
2. Überprüfen Sie vor Ort erneut die Ausrichtung und Lage. Halten Sie den Körperpfeil entgegen der tatsächlichen Strömungsrichtung – nicht entgegen der Zeichnung – und überprüfen Sie die Einbaulage anhand der oben genannten Konstruktionsregeln. Da es vor Ort häufig zu Abweichungen von den Zeichnungen kommt, lassen sich durch diesen Schritt echte Fehler erkennen, bevor sie Wochen später zu Rätseln werden.

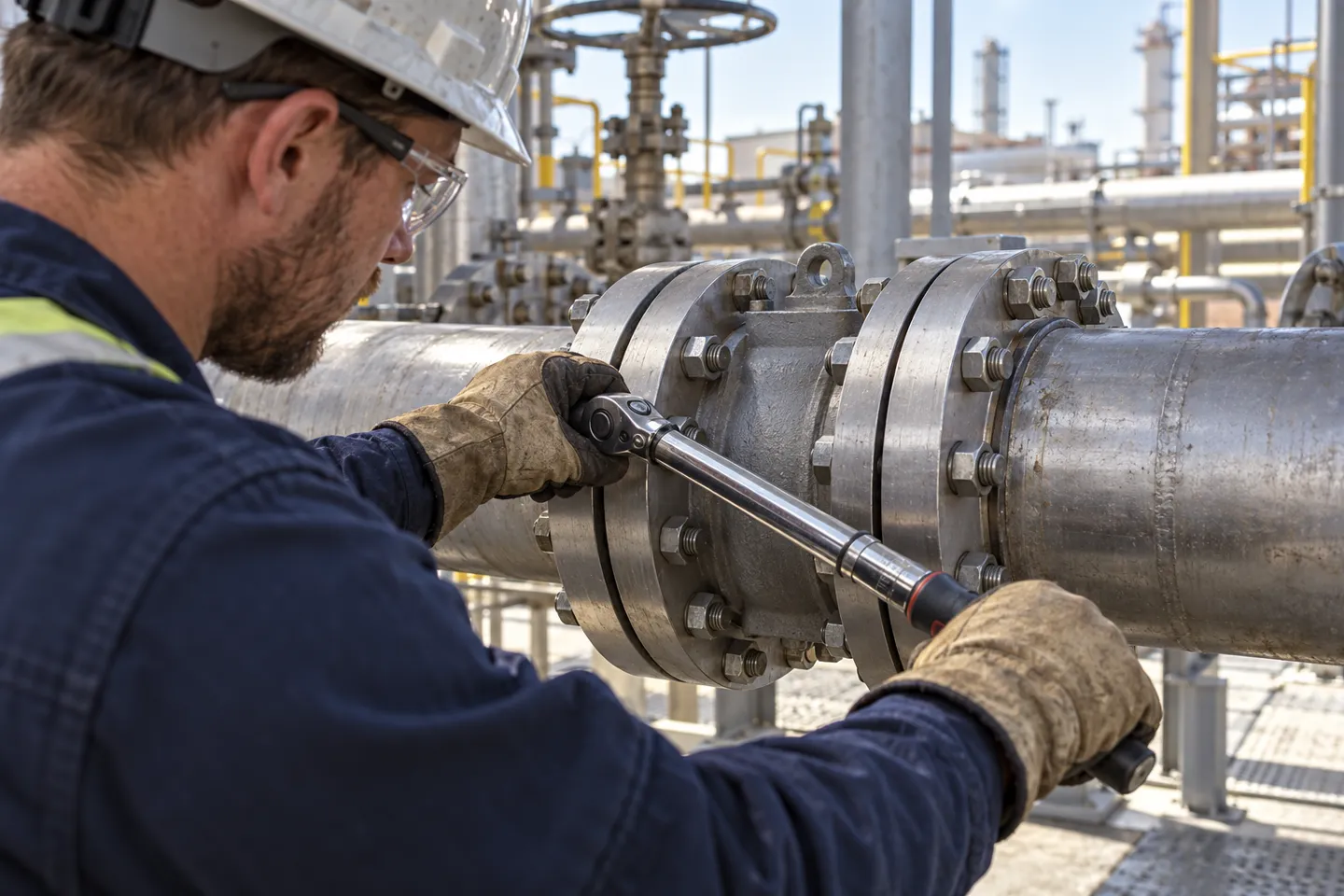

3. Die Verbindung herstellen. Bei Gewindeanschlüssen wird das Dichtband in Drehrichtung gewickelt, damit es sich beim Anziehen nicht abwickelt. Bei Flanschanschlüssen müssen die Flächen sauber sein, die Dichtung zentriert liegen und die Schrauben in mehreren Durchgängen kreuzweise angezogen werden. Bei Wafer-Gehäusen müssen beide Flansche auf einer gemeinsamen Achse ausgerichtet sein, wobei das Ventil zwischen ihnen zentriert liegen muss; ungleichmäßiges Anziehen der Schrauben verformt das Gehäuse, und der Sitz verformt sich mit.
4. Gehen Sie mit geschweißten Sitzen vorsichtig um. Wenn das Ventil in die Rohrleitung eingeschweißt werden soll, müssen bei Ausführungen mit Elastomersitz zunächst der Sitz und die Scheibe entfernt werden. Die Schweißwärme zerstört die eingebauten Elastomersitze, und auch bei Ventilen mit Metallsitz muss das vom Hersteller vorgegebene Schweißverfahren befolgt werden, um zu verhindern, dass sich der Sitz durch die Hitze verformt.
5. Spülen, dann prüfen. Spülen Sie die Leitung vor der ersten Inbetriebnahme durch, damit keine Schweißschlacke und keine Rückstände auf die Scheibe oder den Sitz gelangen. Führen Sie anschließend eine Druckprüfung durch und prüfen Sie auf Rückwärtsleckage. Ein Ventil, das den Vorwärtsdruck hält, aber rückwärts undicht ist, hält einem Abschaltvorgang nicht stand.

Drei Fehler in dieser Kette sind selbstverschuldet: ein festgeschweißter Dichtungsring, eine Inbetriebnahme ohne Spülung und ein durch ungleichmäßig angezogene Schrauben unrund gewordener Waferkörper. Alle drei lassen sich vor Ort in kürzerer Zeit überprüfen, als die Nachbesserung dauert.

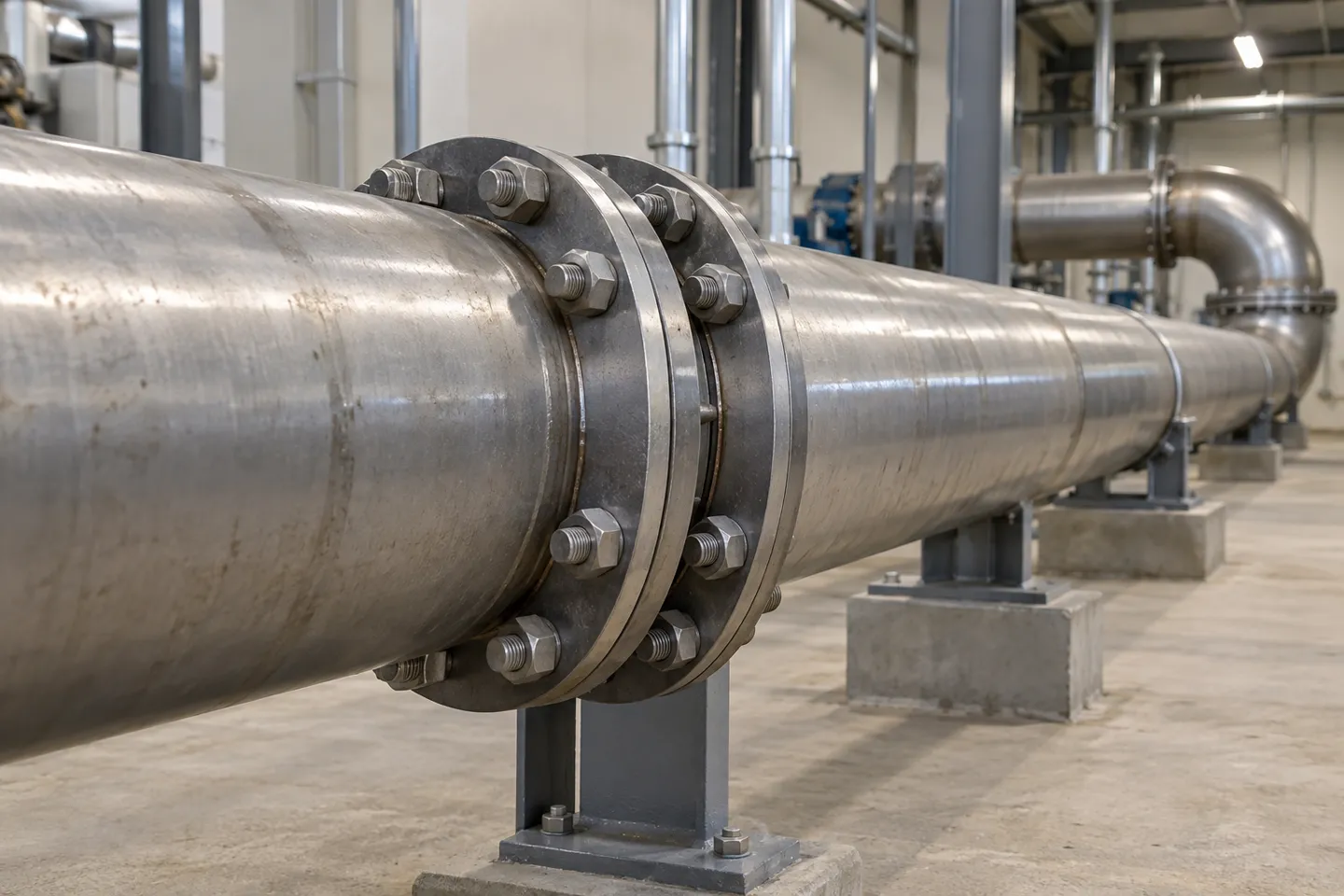

Wo es hingehört: Regeln für die Förderweite von Pumpen und geraden Rohrleitungen

Die Systemposition hat Vorrang vor der geraden Leitung. Die Reihenfolge ist in beiden Richtungen entscheidend. Das Absperrventil ermöglicht Wartungsarbeiten, ohne dass das System entleert werden muss, und das Rückschlagventil schützt die Pumpe vor den Auswirkungen, die nach einem Stillstand in der Leitung auftreten können. Auf der Saugseite wird überhaupt kein Rückschlagventil eingebaut, da die Reibungsverluste und die Kavitationsgefahr dort die möglichen Vorteile überwiegen.

Was die Entfernung zur Pumpe angeht, gehen die schriftlichen Vorschriften auseinander, und es lohnt sich, diese Meinungsverschiedenheiten zu klären, bevor sie zu einem Streit vor Ort führen.

Die Zahlen weichen voneinander ab, da sich das Schadensprofil je nach Bauart unterscheidet. Turbulente Strömungen an einer Pumpe oder einem Rohrbogen versetzen eine Schwingscheibe am stärksten in Bewegung, weshalb bei Schwingscheibenrückschlagventilen die strengsten Abstände vorgeschrieben sind. Federbelastete Axialkonstruktionen halten ihre Scheibe auf der Mittellinie und lassen dieselben Turbulenzen unbeeindruckt. Lesen Sie die Tabelle nach Bauart, dann lösen sich die meisten Unstimmigkeiten von selbst. Nehmen Sie 10 Durchmesser als konservativen Standardwert für Schwingscheiben an und akzeptieren Sie kürzere Abstände bei federbelasteten Ausführungen. Wenn ein kompakter Skid keinen Platz lässt, ersetzen Sie die Angabe durch eine schriftliche Antwort des Ventilherstellers. (Ein-Tipps, 2008; Valve-Magazin, 2023)

Positiv ist, dass die Festlegung des Abstands bereits in der Planungsphase erfolgt. Wird dieser bereits in der Zeichnungsphase festgelegt, entstehen keine Kosten. Wird er erst bei der Inbetriebnahme festgestellt, sind das Aufschneiden, erneutes Schweißen und eine erneute Prüfung erforderlich – und genau so kommt es zu den unten aufgeführten Erosionsfällen.

Zwei Positionen sind niemals in Ordnung. Direkt hinter einem Druckerhöher reibt der Strahl an der Scheibe und dem Stift, bis das Ventil nicht mehr dicht schließt. Auf der Saugseite unterbricht das Ventil die Versorgung der Pumpe, die es eigentlich schützen sollte.

Größen- und Spezifikationsparameter vor der Bestellung

Die Dimensionierung hat einen größeren Einfluss auf die Lebensdauer des Ventils als alle anderen Schritte oben, und sie erfolgt im Büro, noch bevor die Bestellung aufgibt.

Die Leitungsgröße entspricht nicht der Ventilgröße

Ein Rückschlagventil, das nicht auf den Durchfluss, sondern auf die Rohrleitung ausgelegt ist, läuft während seiner gesamten Lebensdauer teilweise geöffnet, und eine teilweise geöffnete Scheibe flattert. Durch das Flattern werden der Bolzen, das Scharnier und die Sitzkante abgenutzt, bis die Scheibe überhaupt nicht mehr dicht anliegt.

Derselbe Bericht nennt überdimensionierte Ventile als die häufigste Einzelursache, auf die die Autoren stoßen. Die Installationsanleitung von DFT bestätigt dies aus Sicht der Werkstatt und führt die meisten Wartungsprobleme bei Rückschlagventilen auf Anwendungs- und Dimensionierungsfehler zurück. Die unter Ingenieuren geltende Regel lautet bei konventionellen Konstruktionen: eine Rohrgröße unterhalb der Leitungsgröße, überprüft anhand der Durchflussdaten des Herstellers. Betrachten Sie dies eher als Faustregel denn als Norm; entscheidend ist die Überprüfung. Auch bei Leitungen mit geringem Durchfluss muss der Öffnungsdruck auf die gleiche Weise überprüft werden, da ein Ventil, das sich nie vollständig öffnet, genau aus diesem Grund ausfällt.

Druck, Temperatur und Anschlussnorm

Druckklasse und Temperatur richten sich nach dem System und nicht nach dem höchsten Wert des Herstellers. Die Klassifizierungen und PN-Werte sind dem Konstruktionsblatt zu entnehmen. Die Temperatur bestimmt die Sitzfamilie – weich oder aus Metall – und damit auch die Schweißverfahren gemäß den Installationsschritten. Die Anschlussnorm muss mit den Flanschen der Rohrleitung übereinstimmen; bei Exportprojekten bedeutet dies, dass ANSI, GB, DIN oder JIS ausdrücklich bestätigt werden müssen, anstatt davon auszugehen.

Die veröffentlichten Industrie-Nennweiten vermitteln einen Eindruck vom Größenumfang. Doppelplatten-Wafer-Gehäuse sind in den Nennweiten DN15 bis DN300 für Drücke bis etwa 40 bar erhältlich. Flansch-Rückschlagventile reichen bis DN600, wobei Ausführungen mit Metallsitz für Betriebstemperaturen bis etwa 425 °C ausgelegt sind. Flansch-Hubrückschlagventile sind für Drücke um die 16 bar ausgelegt. Betrachten Sie diese Angaben als Richtwerte aus dem Katalog und überprüfen Sie sie anhand der tatsächlichen Herstellerangaben, da Sitzwerkstoff und Druckklasse jeden dieser Werte beeinflussen.

Die vier Installationsgrenzen, die in die Untersuchung einbezogen werden sollen

Jeder der oben genannten Fehlerpfade beginnt mit einer Entscheidung, die bereits in der Angebotsphase hätte getroffen werden können. Daher ist die Anfrage der kostengünstigste Zeitpunkt, um vier Fragen zu stellen. Erstens: die zulässigen Toleranzen für das genaue Modell, schriftlich festgehalten. Zweitens: die empfohlene geradlinige Verlegung für die tatsächliche Anordnung, einschließlich der Angaben dazu, was innerhalb eines engen Skids akzeptabel ist. Drittens: Auslegungsdaten für den tatsächlichen Einsatz, Öffnungsdruck und Durchflussdaten, nicht nur der Nenndurchmesser. Viertens: Schweiß- und Inbetriebnahmeverfahren für die zu erwerbende Ventilsitzfamilie, einschließlich Ventilsitzausbau und Spülung. Ein Lieferant, der diese vier Fragen schriftlich beantwortet, beherrscht das Installationsrisiko. Wer nur mit Adjektiven antwortet, verkauft lediglich eine Druckklasse.

Was das für Ihre nächste Bestellung von Rückschlagventilen bedeutet

Betrachtet man die oben genannten Fehler als Ganzes, so weisen sie eine gemeinsame Eigenschaft auf: Jeder einzelne wurde bereits vor der Inbetriebnahme festgestellt. Die 17-Grad-Scheibe wurde durch eine Bestellzeile festgelegt. Der erodierte Stift wurde durch eine Skid-Anordnung festgelegt. Die offen hängende Schwingscheibe wurde durch eine Zeichnung festgelegt, die einen vertikalen Abwärtslauf zeigte. Die Felddaten der Hersteller bestätigen dies insgesamt und führen die meisten Wartungsprobleme bei Rückschlagventilen auf Entscheidungen hinsichtlich Anwendung, Dimensionierung und Einbau zurück. Nichts davon macht das Ventil zu einem schlechten Produkt. Es macht das Kaufgespräch zum kostengünstigsten Zeitpunkt, um den Ausfall zu verhindern.

Für Projektingenieure ist die praktische Umsetzung kurz und bündig: Übertragen Sie die vier Rahmenbedingungen aus der Standortanalyse in die Ausschreibung und bitten Sie jeden Bieter, diese anhand Ihres tatsächlichen Layouts schriftlich zu beantworten. Der Aufwand beläuft sich auf vier Zeilen in der Leistungsbeschreibung. Die dadurch vermiedenen Kosten sind das Zerschneiden einer fertigen Leitung bei der Inbetriebnahme oder eine Scheibe, die nach zwei Jahren Flatterbetrieb locker sitzt. Die schriftlichen Antworten ermöglichen zudem eine schnellere Auswahl der Lieferanten als eine weitere Seite mit Druckklassen.

Für Händler und Großhändler gilt dasselbe Prinzip. Die Herangehensweise und die Auswahl richten sich nach der Bauart, nicht nach der Marke. Auch die Lagerlogik orientiert sich an den veröffentlichten Sortimenten. Doppelscheiben-Rückschlagventile in den Nennweiten DN15 bis DN300 decken den Großteil der engen Nachrüstungsanwendungen ab, während Flansch-Rückschlagventile den Bereich der großen Nennweiten und hohen Temperaturen bis DN600 abdecken. Ein Verkaufsargument, das – wie die obige Tabelle – die Frage nach der Funktionsweise beantwortet, verhindert, dass gewerbliche Kunden den Weg zurück zur Rückgabe einschlagen.
