Hersteller von elektrisch betätigten Absperrklappen – Ein Einkaufsleitfaden nach Projektart

Wenn Sie elektrisch betätigte Absperrklappen für eine Entsalzungsanlage, eine Lebensmittelverarbeitungslinie, eine Öl- und Gasanlage oder ein Anlagenintegrationsprojekt beschaffen, kennen Sie die zentrale Herausforderung bereits: Die Herstellerszene ist zersplittert. Eine einzige Suche liefert Dutzende von Anbietern, doch um einen zuverlässigen Langzeitpartner von einem einmaligen Lieferanten zu unterscheiden, reicht es nicht aus, nur die Datenblätter zu vergleichen. Der richtige Hersteller für einen Projektauftragnehmer, der eine Wasseraufbereitungsanlage mit einer Kapazität von $5M betreibt, ist selten der richtige für einen Anlagenhersteller, der Ventile in eine kompakte Maschine integriert, oder für einen Händler, der Artikel auf drei Kontinenten vorrätig hält.

Dieser Leitfaden bietet einen Überblick über die Landschaft der Hersteller elektrisch betätigter Absperrklappen, gegliedert nach Käuferprofilen, damit Sie diejenigen Anbieter in die engere Wahl ziehen können, die zu Ihrer spezifischen Beschaffungsrolle passen – und nicht diejenigen mit der besten Suchmaschinenoptimierung.

Was zeichnet eine elektrisch betätigte Absperrklappe aus?

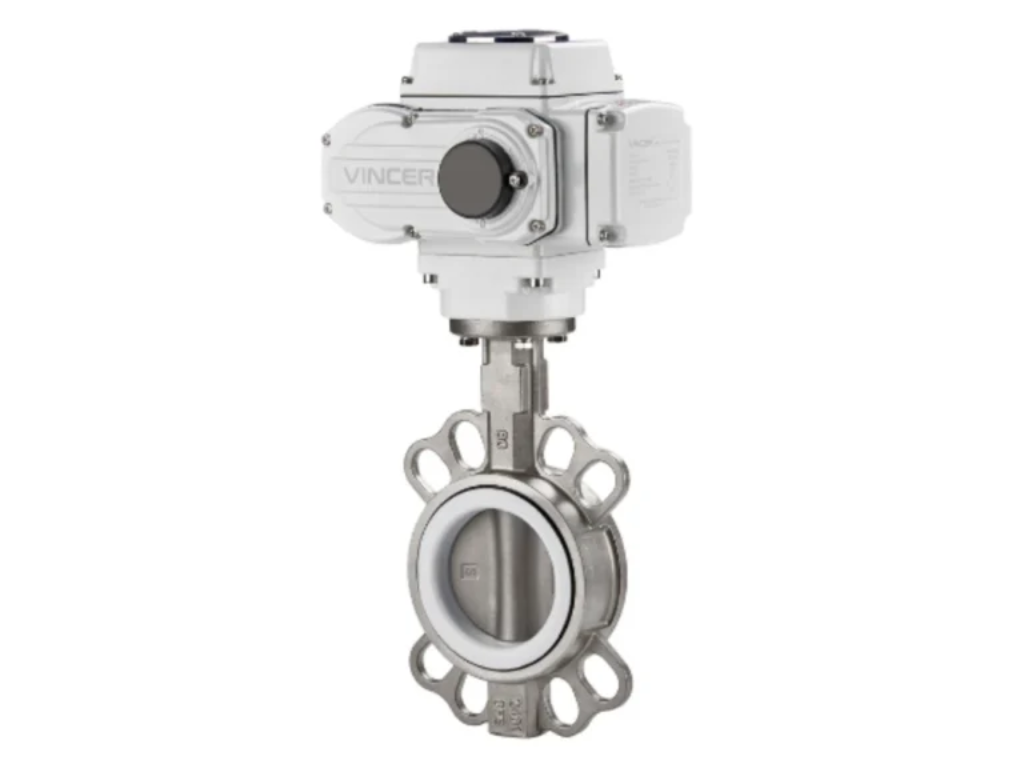

Eine elektrisch betätigte Absperrklappe besteht aus einer Vierteldrehungs-Absperrklappe in Kombination mit einem elektromotorisch angetriebenen Stellantrieb. Der Stellantrieb dreht die Klappenscheibe um 90 Grad von vollständig geschlossen bis vollständig geöffnet – und zwar mittels eines elektrischen Signals anstelle von manueller Kraft oder Druckluft. Damit ist sie die erste Wahl für automatisierte Rohrleitungssysteme, in denen keine pneumatische Infrastruktur vorhanden ist oder in denen eine präzise Positionierung und Fernsteuerung erforderlich sind.

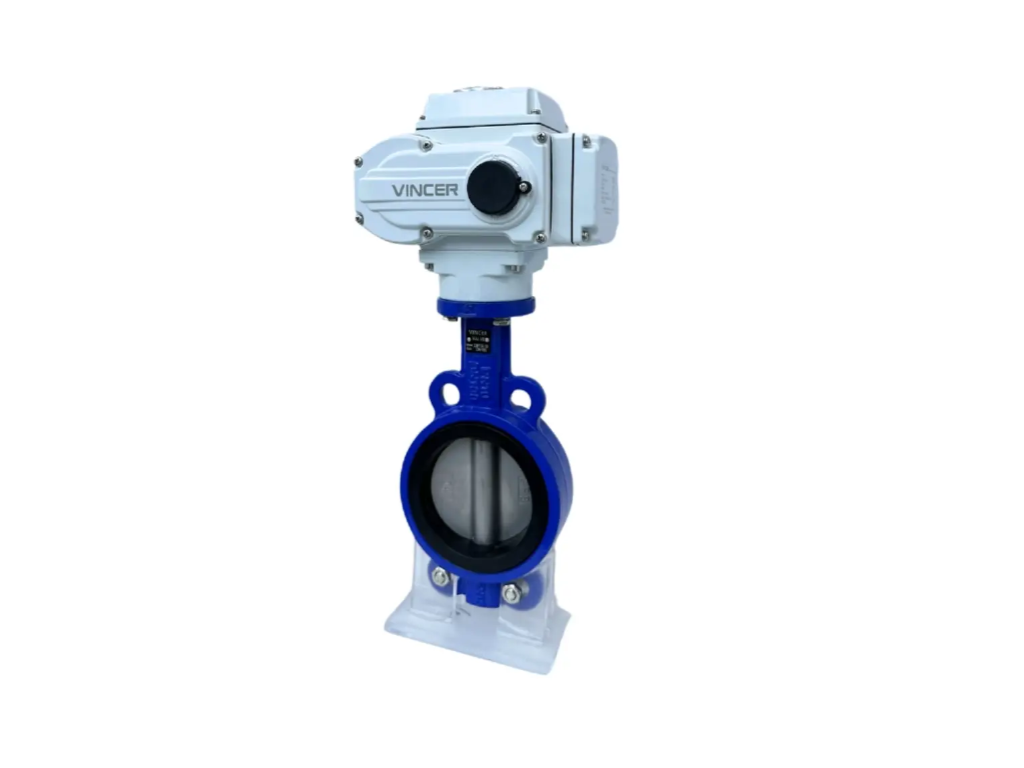

Konstruktiv gibt es bei der Ventilseite drei Anschlussarten. Wafer-Art Die Ventile werden zwischen zwei Rohrflanschen eingebaut und eignen sich für allgemeine Rohrleitungen bis DN 300, bei denen Gewicht und Kosten eine Rolle spielen. Lug-Stil Die Ventile sind mit Gewindeeinsätzen ausgestattet, die einen Betrieb in einer Sackgasse ermöglichen, sodass Sie die nachgeschalteten Rohrleitungen trennen können, ohne die gesamte Leitung absperren zu müssen. Mit Flansch Ventile sind bei größeren Nennweiten (DN 300+) und in Hochdrucksystemen, bei denen Stabilität unverzichtbar ist, mit integrierten Flanschen ausgestattet.

Der Dichtungsmechanismus lässt sich in drei Exzentrizitätsklassen einteilen, die bestimmen, welchem Druck und welcher Temperatur das Ventil standhalten kann. A konzentrisch (ohne Versatz) Durch diese Konstruktion bleibt der Schaft in der Scheibe zentriert, und die Dichtung reibt über den gesamten Hub hinweg an der Scheibe, was für Wasser und Luft mit niedrigem Druck unter 200 °C zwar kein Problem darstellt, bei zyklischem Betrieb jedoch zu einem schnelleren Verschleiß führt. A Doppelversatz Die Konstruktion sorgt dafür, dass die Scheibe unmittelbar nach dem Öffnen vom Sitz weggedrückt wird, wodurch die Reibung verringert und die Lebensdauer des Sitzes im Einsatz mit Dampf mittlerem Druck und Chemikalien verlängert wird. A dreifacher Versatz Das Design verfügt über eine dritte Geometrieebene, die eine Metall-auf-Metall-Dichtung gewährleistet, die bei Drücken von bis zu 1.500 psi und Temperaturen von bis zu 450 °C absolut leckagefrei ist, und setzt damit den Standard für kritische Anwendungen in den Bereichen Öl und Gas, Raffinerie und Stromerzeugung.

Diese konstruktiven Unterschiede sind der Grund dafür, dass zwei Hersteller, die ein “elektrisches Absperrklappenventil DN200” anbieten, Preisunterschiede von $400 aufweisen können. Der Ventilkörpertyp, die Offset-Klasse und die Steuerungsart des Stellantriebs können bei falscher Auswahl jeweils die Kosten und das Anwendungsrisiko vervielfachen.

Die führenden Hersteller im Vergleich nach Käuferprofil

Ihre Rolle im Beschaffungswesen bestimmt, welche Herstellermerkmale tatsächlich von Bedeutung sind. Ein Projektauftragnehmer, der Ventile für ein kommunales Wasserwerk bewertet, gewichtet Zertifizierungen und die weltweite Servicepräsenz anders als ein Gerätehersteller, der ein Ventil benötigt, das in einen 300-mm-Maschinenraum passt und innerhalb von weniger als zwei Wochen zusammen mit vollständigen 2D-/3D-Zeichnungen geliefert wird.

Hier sehen Sie, wie sich die globale Herstellerlandschaft nach Käufertypen aufschlüsselt – basierend auf realen Unternehmensdaten.

Für die Projektauftragnehmer Emerson, Bray und KSB

Auf Projektauftragnehmer entfallen etwa 60–70% des Beschaffungsvolumens für elektrische Absperrklappen. Es steht viel auf dem Spiel: Ein Ausfall einer Klappe in einer in Betrieb genommenen Anlage verursacht Ausfallkosten, die den Kaufpreis der Klappe bei weitem übersteigen. Drei Hersteller dominieren dieses Segment.

Emerson ist die sicherste Wahl, wenn die Projektspezifikationen einen vollständigen Zertifizierungsumfang erfordern und das Budget dies zulässt. Bray bietet gezielteres Fachwissen im Bereich Absperrklappen mit kürzeren Lieferzeiten (in der Regel 8–12 Wochen). KSB ist führend im Bereich der Wasserinfrastruktur mit großen Nennweiten, wo die hauseigene Antriebsfertigung potenzielle Integrationsrisiken ausschließt.

Für Projektauftragnehmer, die mit knapperen Budgets oder kürzeren Zeitplänen arbeiten, bieten in China ansässige Hersteller mit einem soliden Zertifizierungsportfolio einen Mittelweg. Als in Dongguan ansässiger Hersteller mit Zertifizierungen nach ISO 9001, CE, RoHS, SIL und FDA, VINCER-Ventil bietet eine 8-dimensionale Auswahlmethodik, die Medientyp, Temperatur, Druck, Anschlussnorm, Regelungsart, Materialanforderungen, Branchenmerkmale und geltende Normen abdeckt und Projektteams dabei hilft, den häufigsten Spezifikationsfehler zu vermeiden: die Bestellung eines Ventils, das zwar der Druckstufe entspricht, aber hinsichtlich der Materialverträglichkeit versagt. Die Standardlieferzeit von VINCER beträgt 7–10 Werktage (30 Tage bei Sonderanfertigungen) und ist damit etwa zwei- bis dreimal kürzer als bei westlichen Herstellern, obwohl das weltweite Vor-Ort-Servicenetz des Unternehmens naturgemäß kleiner ist als das von Emerson.

Für die Anlagen-OEMs AUMA, Tomoe und RIFT Actuators

Auf Maschinen- und Anlagenhersteller, die Ventile in ihre eigenen Maschinen und Systeme integrieren, entfallen etwa 20% der Nachfrage nach elektrischen Absperrklappen. Die Bewertungskriterien verschieben sich. Anstatt zu fragen: “Verfügt dieses Ventil über alle in der Technik bekannten Zertifizierungen?”, lauten die richtigen Fragen nun: Passt es in meine Anlage? Bekomme ich die benötigten Zeichnungen noch heute? Und bleibt meine Maschine angesichts der Stückkosten wettbewerbsfähig?.

AUMA ist sozusagen der „Bosch“ dieses Segments – das Unternehmen stellt zwar keine kompletten Ventile her, doch seine Stellantriebe setzen den Standard, an dem sich die Hersteller von Ventilkörpern bei der Konstruktion orientieren. Tomoe bietet die stärkste vertikale Integration für kompakte Anwendungen, insbesondere im Schiffsbau und bei Prozessanlagen. RIFT ist der Ausreißer unter den OEMs, die intelligente Geräte der nächsten Generation entwickeln – das Unternehmen hebt sich durch seine Zustandsüberwachung von traditionellen Stellantriebsherstellern ab, auch wenn sich sein Vertriebsnetz noch in der Aufbauphase befindet.

Für Geräte-OEMs kann die Möglichkeit, auf Anfrage 2D- und 3D-Technikzeichnungen bereitzustellen und Aktuatorspulen für eine geringere Stromaufnahme anzupassen, entscheidend sein. VINCER unterhält eine umfangreiche Bibliothek mit vorgefertigten CAD-Zeichnungen für seine 12 Produktreihen und kann in Abstimmung mit seinem Werk neue Zeichnungen erstellen. Für OEMs mit Mindestbestellmengen von 300+ Einheiten ist eine Spulenanpassung zur Reduzierung des Stromaufnehmens des Systems möglich – eine Funktion, die dem bei Mehrventil-Gerätekonstruktionen häufig auftretenden Problem des “Energiebudgets” Rechnung trägt. Im Vergleich zu westlichen Aktuator-Benchmarks liegen die Preise bei gleicher Leistung in der Regel um 30–50 % niedriger, wobei OEMs sicherstellen sollten, dass erforderliche Explosionsschutzzertifizierungen (ATEX Zone 1/2) bereits in der Angebotsanfragephase bestätigt werden und nicht einfach vorausgesetzt werden.

Für die Vertriebspartner AVK Group und DeZURIK

Vertriebspartner bewerten Hersteller anhand anderer Kriterien: Markenbekanntheit im jeweiligen Gebiet, Breite des Produktsortiments sowie die Qualität der technischen Schulungen zur Vertriebsunterstützung, der Marketingmaterialien, der Musterversorgung und der Wettbewerbsdaten.

AVK und DeZURIK eignen sich ideal für Händler im Wassersektor, die ein regionales Geschäft rund um eine einzige, bekannte Marke aufbauen können. Ihre Einschränkung liegt in der Breite des Sortiments: Ein Händler, der mehrere Branchen bedient, muss zusätzliche Marken führen, um Anwendungen in den Bereichen Chemie, Lebensmittelverarbeitung oder Klimatechnik abzudecken, was die Beschaffung komplexer macht.

Ein Hersteller mit einem breiteren Produktsortiment reduziert die Anzahl der Lieferantenbeziehungen, die ein Händler verwalten muss. Der VINCER-Katalog umfasst 12 Hauptproduktserien mit etwa 20 Unterkategorien automatisierter Ventile, die alles abdecken – von elektrischen und pneumatischen Antrieben bis hin zu Kugel-, Absperrklappen-, Schieber-, Durchgangs-, Regel- und Magnetventilen. Für einen Händler, der einen Katalog für die Märkte in Südostasien oder im Nahen Osten erstellt, bedeutet dies, dass eine einzige Lieferantenbeziehung den Großteil des Bedarfs an automatisierten Ventilen abdecken kann, wobei technischer Support, Werbematerialien, die Verfügbarkeit von Mustern und Marktdatenanalysen als standardmäßige Händlerunterstützung bereitgestellt werden (internes Händlerprogramm von VINCER, 2025).

Wichtige Spezifikationen und Zertifizierungsanforderungen

Zertifikate sind der erste Anhaltspunkt bei der Bewertung von Herstellern, doch das richtige Lesen dieser Dokumente ist eine Fähigkeit, die die meisten Beschaffungsteams erst auf die harte Tour erlernen.

Der zentrale Zertifizierungsrahmen für elektrisch betätigte Absperrklappen umfasst sechs Normen, die es jeweils im Einzelnen zu kennen gilt:

• ISO 9001: eine Zertifizierung des Qualitätsmanagementsystems. Sie bestätigt die Konsistenz der Prozesse, nicht die Produktleistung.
• CE-Kennzeichnung: erforderlich für den Zugang zum EU-Markt. Bitte beachten Sie, dass viele Ventile statt eines von einer benannten Stelle geprüften Zertifikats eine Konformitätserklärung des Herstellers aufweisen. Diese beiden sind nicht gleichwertig.
• SIL (Safety Integrity Level): Einstufung von 1 bis 4. Absperrklappen in sicherheitsgerichteten Systemen müssen in der Regel SIL 2 oder SIL 3 erfüllen.
• ATEX: die Explosionsschutznorm für explosionsgefährdete Bereiche. Sie unterscheidet die Zonen 0/1/2 für Gas bzw. die Zonen 20/21/22 für Staub.
• API 609: Der maßgebliche Normenstandard für Absperrklappen. Kategorie A umfasst Klappen mit weichen Dichtungen für den Temperaturbereich von -29 °C bis +200 °C. Kategorie B umfasst Klappen mit Metallsitzen für den Temperaturbereich von -196 °C bis +816 °C.
• FDA: Die Einhaltung der Vorschriften für den Kontakt mit Lebensmitteln ist für alle Ventile vorgeschrieben, die mit essbaren Produkten oder pharmazeutischen Inhaltsstoffen in Berührung kommen.

Die drei Dokumente, die die tatsächliche Qualität zuverlässiger widerspiegeln als jedes Zertifikat, sind: a Werkstoffprüfzeugnis (MTC) die sowohl Rohstoffe als auch Fertigprodukte umfasst, ein Video zur Dichtheitsprüfung das Ventil unter Druck vor dem Versand zeigt, sowie ein Fotoserie zur Inspektion vor dem Versand Jedes Ventil wird anhand der Auftragsspezifikation dokumentiert. Hersteller, die alle drei Angaben von sich aus bereitstellen, signalisieren eine Qualitätskultur; diejenigen, die sich bei einer entsprechenden Anfrage zurückhalten, signalisieren etwas anderes.

Relevante Prüf- und Konstruktionsnormen, auf die Sie in Ihrer Spezifikation verweisen sollten: MSS SP-67 (Maßnorm für Absperrklappen), API 598 (Prüfung der Sitzdichtheit) und ISO 5208 (Druckprüfung von Industriearmaturen) (American Petroleum Institute, 2023; Internationale Organisation für Normung, 2022).

Beschaffung aus China vs. westliche Hersteller – Ein realistischer Vergleich

Jeder Beschaffungsingenieur, der Hersteller von elektrisch betätigten Absperrklappen bewertet, steht vor dieser Abwägung, und die derzeitige Informationslandschaft bietet dabei so gut wie keine strukturierte Hilfe. Bei dem folgenden Vergleich geht es nicht darum, “was besser ist”, sondern darum, welche Kompromisse Ihr konkretes Projekt zulässt.

Für eine elektrisch betätigte Absperrklappe der Größe DN100 PN16 geben westliche Hersteller je nach Marke und Betätigungsart in der Regel Preise zwischen $800 und 2.500 an, während chinesische Hersteller Preise zwischen $300 und 800 anbieten (Branchenpreisrichtwerte, 2025). Bei hochgradig kundenspezifischen Ventilen oder Ventilen aus exotischen Werkstoffen verringert sich dieser Unterschied, da die Vorteile westlicher Hersteller bei der Materialbeschaffung einen Teil der Unterschiede bei den Arbeitskosten ausgleichen. Die Seefracht von China in den Nahen Osten dauert etwa 20 bis 25 Tage, nach Europa 30 bis 35 Tage; dies sollte bei der Gesamtplanung des Projekts berücksichtigt werden.

Der Entscheidungsrahmen ist pragmatisch: Entscheiden Sie sich für westliche Anbieter, wenn Ihr Projekt unverzichtbare API 6D- oder ATEX-Anforderungen hat und ein Kundendienst vor Ort vertraglich vorgeschrieben ist. Ziehen Sie chinesische Hersteller in Betracht, wenn das Budget eine große Rolle spielt, die Vorlaufzeit begrenzt ist oder Sie im Rahmen einer One-Stop-Beschaffungsstrategie einen einzigen Lieferanten benötigen, der mehrere Ventiltypen abdeckt – darunter elektrische Absperrklappen sowie manuelle Absperrschieber, pneumatische Kugelhähne und Magnetventile. In der Praxis führen viele Projektauftragnehmer beide Arten von Lieferanten in ihren Listen zugelassener Lieferanten und leiten Angebotsanfragen je nach Projektkategorie an die entsprechenden Lieferanten weiter.

Der Abstand zwischen den führenden chinesischen Herstellern und den westlichen Maßstäben hat sich in den letzten fünf Jahren deutlich verringert. Ein chinesischer Hersteller wie VINCER Valve, der über Zertifizierungen nach ISO 9001, CE, RoHS, SIL und FDA verfügt, mehr als 14 Jahre nachgewiesene Projekterfahrung in den Bereichen Meerwasserentsalzung, Lebensmittelverarbeitung, Chemie sowie Öl- und Gasindustrie vorweisen kann und ein Ingenieurteam von mehr als 10 Mitarbeitern mit durchschnittlich zehn Jahren Erfahrung pro Ingenieur beschäftigt, agiert auf einem ganz anderen Niveau als das Klischee “keine Zertifizierung, keine Zeichnungen, das schnellste Angebot gewinnt”. Die einfache Angebotsbearbeitung innerhalb von 24 Stunden und der Projektvorschlagszyklus für mehrere Produkte innerhalb von 48 Stunden sind ein nützlicher Effizienzmaßstab bei der Bewertung jedes Herstellers, unabhängig vom Land. Für Einkäufer, deren Projektprofil den oben beschriebenen Segmenten der Anlagen-OEMs oder Projektauftragnehmer entspricht, bieten die dokumentierten Projekte von VINCER mit Festo, Tameson und Veolia einen Anhaltspunkt für die Bewertung dessen, was ein kompetenter chinesischer Lieferant in der Praxis leistet (VINCER-Kundenfallberichte, 2025).

So finden Sie den richtigen Hersteller für Ihr nächstes Projekt

All das führt zu einem vierstufigen Prozess, den Sie diese Woche umsetzen können.

Schritt 1: Definieren Sie Ihr Käuferprofil. Kaufen Sie für ein Projekt (Zertifizierungen, Servicenetzwerk und Projektreferenzen sind am wichtigsten), für die Integration von Geräten (Platzbeschränkungen, Verfügbarkeit von Zeichnungen und Stückkosten sind am wichtigsten) oder für den Vertrieb (Markenbekanntheit, Produktbreite und Händlerunterstützung sind am wichtigsten)? Ihr Profil legt die Bewertungsgewichte für jedes der folgenden Kriterien fest.

Schritt 2: Führen Sie Ihre unverzichtbaren Zertifizierungen auf. Unterscheiden Sie zwischen unverzichtbaren und wünschenswerten Merkmalen. Wenn Ihr Projekt in einer ATEX-Zone-1-Umgebung durchgeführt wird, scheiden damit sofort etwa 95% chinesischer Hersteller aus, was Ihre Auswahlliste sinnvoll eingrenzt. Wenn Ihr Projekt lediglich die Einhaltung der CE- und ISO-9001-Normen erfordert, erweitert sich Ihr Pool an in Frage kommenden Lieferanten erheblich, und der Preiswettbewerb wird zu einem nützlichen Filter.

Schritt 3: Fordern Sie drei Angebote mit demselben Lastenheft an. Ein korrektes Anforderungsprofil für eine Angebotsanfrage zu einer elektrisch betätigten Absperrklappe umfasst acht Felder: Nennweite (DN), Nenndruck (PN), Fördermedium, Betriebstemperatur, Differenzdruck, Anschlussnorm (ANSI/JIS/DIN/GB), Betriebsart (Auf-Zu oder modulierend) sowie Materialanforderungen für Gehäuse, Klappenscheibe und Sitz. Senden Sie genau dieses Datenblatt an mindestens drei Hersteller. Die Reaktionsgeschwindigkeit selbst ist ein Indikator: 24 Stunden für ein einfaches Angebot und 48 Stunden für einen Projektvorschlag mit mehreren Produkten deuten auf einen gut organisierten internen Prozess hin (VINCER-Ventil: Vergleichswerte für Angebote, 2025).

Schritt 4: Informieren Sie sich nicht nur anhand der Broschüre. Fordern Sie das Materialprüfzeugnis, ein Video der Dichtheitsprüfung sowie Fotos der Inspektion vor dem Versand eines ähnlichen früheren Projekts an. Diese drei Unterlagen geben Ihnen mehr Aufschluss über die tatsächliche Qualitätskontrolle eines Herstellers als jede Verkaufspräsentation. Sollte ein Hersteller bei einem dieser drei Punkte zögern, sollten Sie dieses Zögern als einen weiteren Bewertungsaspekt in Ihre Beurteilung einbeziehen.

Der Hersteller, der Ihren Auftrag erhält, ist nicht unbedingt der günstigste oder der größte. Es ist derjenige, dessen Kompetenzen genau auf die tatsächlichen Bedürfnisse Ihres spezifischen Käuferprofils abgestimmt sind und der dies anhand von Unterlagen – und nicht nur anhand eines Katalogs – nachweisen kann.

Quellenangaben

1. American Petroleum Institute. “API 609: Absperrklappen mit Doppelflansch, mit Befestigungsösen und in Wafer-Bauweise.” 2023. https://www.api.org
2. Internationale Organisation für Normung. “ISO 5208: Industriearmaturen – Druckprüfung von Metallarmaturen.” 2022. https://www.iso.org
3. Internationale Organisation für Normung. “ISO 5211: Industriearmaturen – Anbaueinrichtungen für Schwenkantriebe.” 2020. https://www.iso.org
4. VINCER Valve. “Kundenfallbeispiele: Festo, Tameson, Veolia.” Interne Dokumentation, 2025. https://www.vincervalve.com
5. VINCER Valve. “Benchmarks für Angebote und Service.” 2025. https://www.vincervalve.com
