Durchflussrichtung von Rückschlagventilen: Von den Pfeilregeln bis zur Kaufspezifikation

Was ein Rückschlagventil ist und wo seine Durchflussrichtung gekennzeichnet ist

Eine Pumpe, die leise läuft, Strom verbraucht und dennoch kein Wasser fördert, hat in der Regel eine ganz banale Ursache. Irgendwo in der Druckleitung ist ein Rückschlagventil falsch herum eingebaut. Das Fördermedium kann das Ventil nicht aufdrücken, sodass die Leitung verstopft bleibt und die Pumpe weiter gegen eine Wand arbeitet, die sie nicht sehen kann.

Ein Rückschlagventil ist eine Einwegvorrichtung. Der Vorwärtsstrom drückt das Schließelement auf, während der Rückwärtsstrom es wieder auf seinen Sitz drückt. Es wird durch keinerlei äußere Einwirkung betätigt: kein Griff, kein Stellantrieb, kein Signal. Genau dieses automatische Verhalten ist der springende Punkt. Es befindet sich zwischen einer Pumpe und der Wassersäule, die in dem Moment, in dem die Pumpe zum Stillstand kommt, zurückfließen würde.

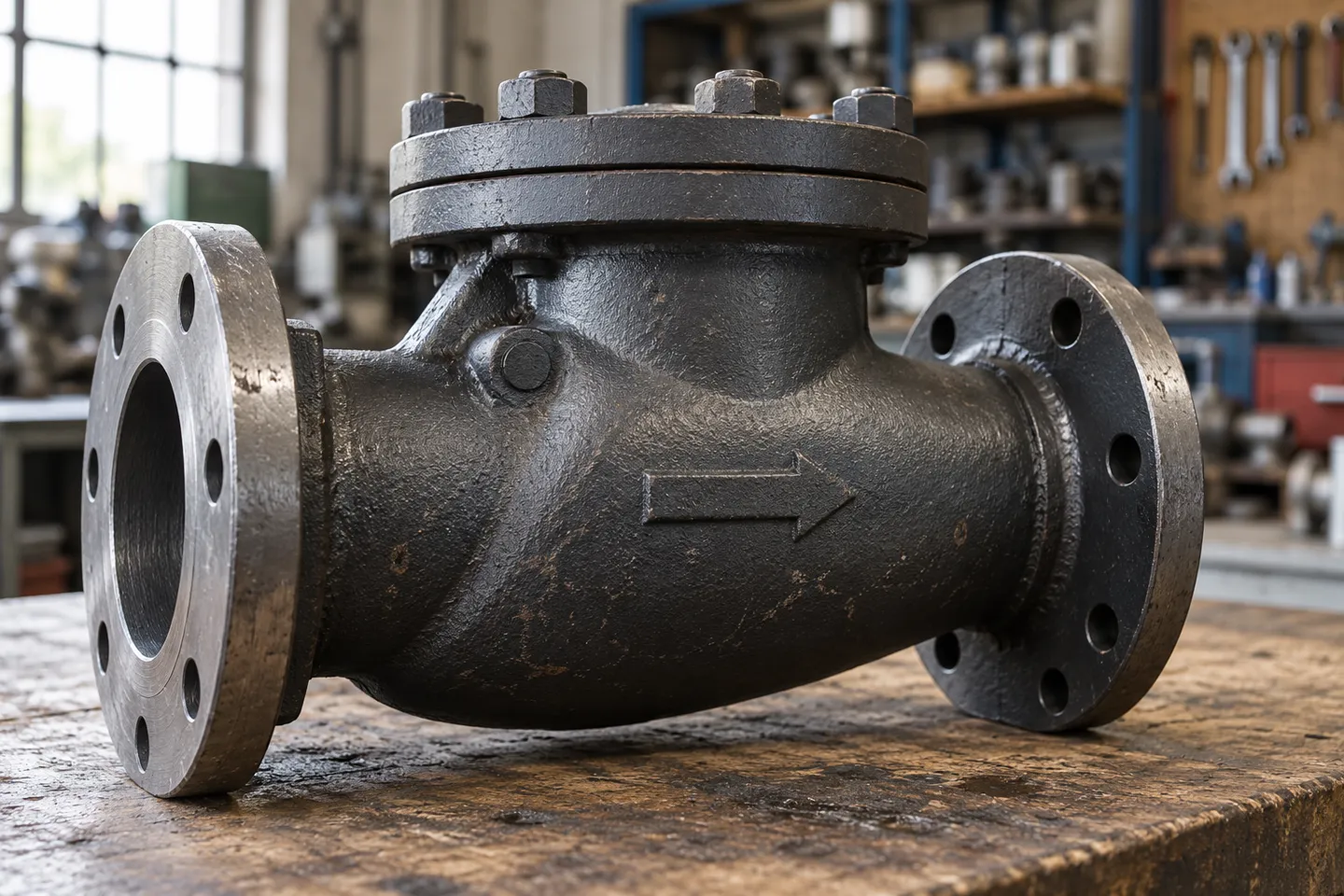

Da es bei dem Ventil nur auf eine Sache ankommt, gibt der Hersteller eine einzige Kennzeichnung vor: einen Pfeil oder den Schriftzug “Flow to”, der auf das Gehäuse gegossen oder eingeprägt ist. Die Durchflussrichtung durch ein Rückschlagventil folgt immer diesem Pfeil, von der Einlassseite zur Auslassseite. Richten Sie den Pfeil auf die Richtung aus, in die das Medium fließen soll, und nicht auf den Verlauf der Rohrleitung – dann ist das Ventil auf grundlegender Ebene korrekt ausgerichtet.

Bei verkehrter Einbaulage ist das Ventil weder undicht noch klappert es. Es blockiert lediglich den Vorwärtsfluss. Das System stellt die Förderung ein, und die Pumpe kann sich durch den Aufprall auf die Blockade beschädigen. In Sanitärforen wird genau dieses Ergebnis dokumentiert, darunter auch Pumpen, die kurz nach einer verkehrten Installation durchbrennen (r/Plumbing auf Reddit, 2015).

Zwei Klarstellungen sorgen dafür, dass der Rest dieses Artikels übersichtlich bleibt. Ein kleines Rückschlagventil aus Kunststoff in einer Aquarienluftschlauchleitung oder einem Wasserfilter ist im privaten Bereich dasselbe Bauteil, und die Pfeilregel gilt dafür in gleicher Weise. Ein Rückstauventil, das in Suchergebnissen manchmal mit einem Rückschlagventil verwechselt wird, ist ein anderes Produkt für den Bau von Abflüssen und nicht für den Einsatz als Rückschlagventil in Rohrleitungen gedacht. Im weiteren Verlauf befasst sich dieser Artikel mit der industriellen Praxis.

Wie sich die Schließmechanismen von Rückschlagventilen unterscheiden

Der Pfeil zeigt an, in welche Richtung sich das Medium durch das Ventil bewegt. Der Schließmechanismus gibt Aufschluss darüber, ob diese Konstruktion den Anforderungen Ihrer Rohrleitung, Ihrer Durchflussmenge und Ihrer Abschaltvorgänge standhält. Rückschlagventile unterscheiden sich in genau einem grundlegenden Punkt voneinander: der Kraft, die sie tatsächlich schließt.

Schwenk-Rückschlagventile: werden durch Rückstrom und Schwerkraft geschlossen

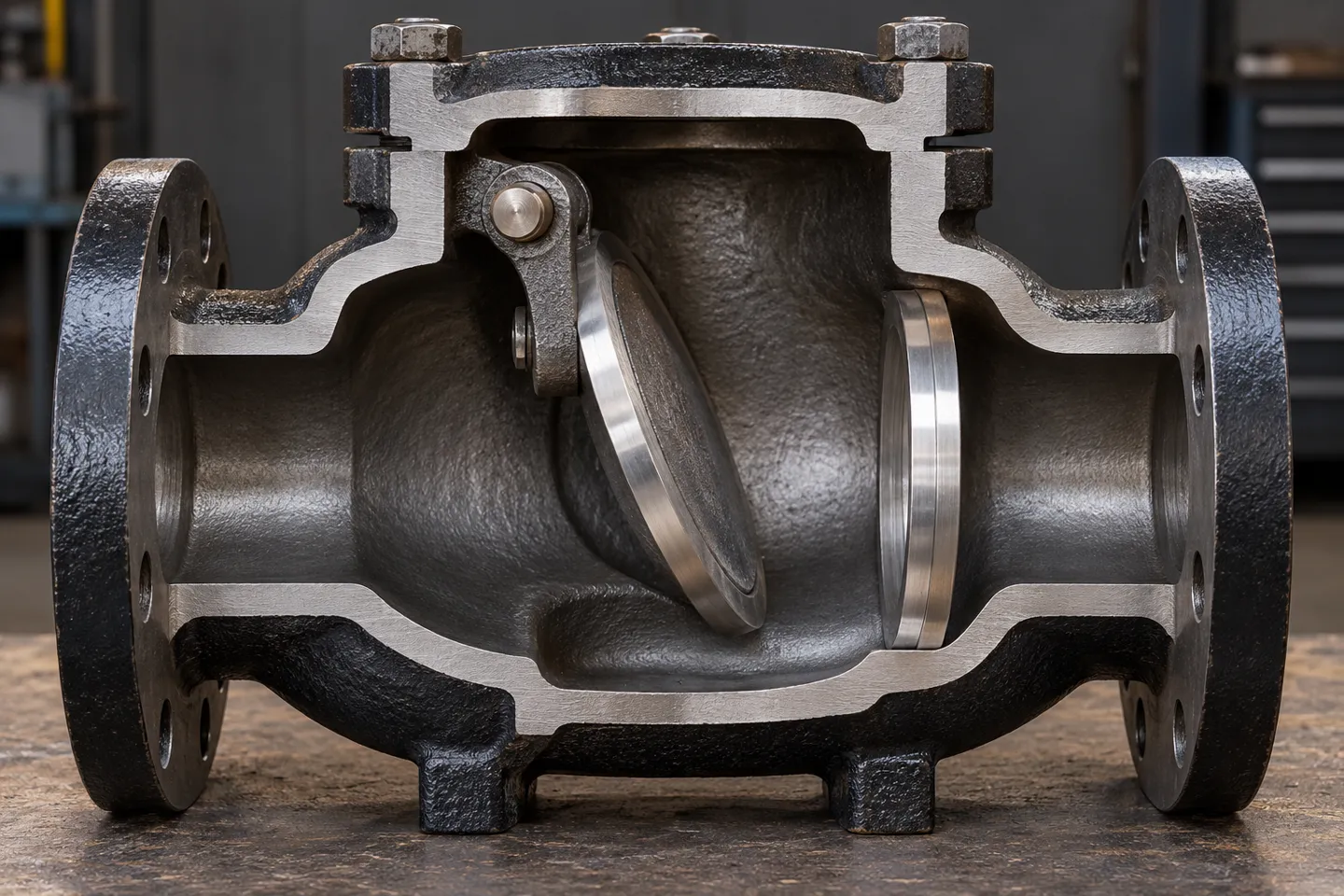

Ein Schwenk-Rückschlagventil arbeitet mit einer an einem Scharnierbolzen aufgehängten Scheibe. Durch den Vorwärtsstrom wird diese aufgeschwenkt, und wenn der Durchfluss stoppt, fällt die Scheibe zurück auf den Sitz. Zum vollständigen Schließen sind sowohl die Schwerkraft als auch ein Rückstrom erforderlich, weshalb herkömmliche Schwenkkonstruktionen als bekannte Ursache für Wasserschläge gelten. Der Vorteil ist ein nahezu gerader Strömungsweg im geöffneten Zustand und ein geringer Widerstand, was erklärt, warum Schwenk-Rückschlagventile im Trinkwasserbereich nach wie vor die Standardlösung sind. Industrielle Flanschausführungen sind in kleinen Nennweiten bis DN600 (24″) und für Drücke bis zu 40 bar erhältlich, wobei Gehäuse mit Metallsitz für Temperaturen bis 425 °C ausgelegt sind. Der lange Hub der Scheibe ist zugleich ihre Schwachstelle: Bei einem langsamen Schließen hat der Rückstrom Zeit, sich zu beschleunigen, und das endgültige Zuschlagen erfolgt mit großer Wucht.

Hub-Rückschlagventile: Eine geführte Scheibe mit strengen Regeln

Ein Hubrückschlagventil arbeitet mit einer Scheibe, die sich vertikal in einer geführten Bohrung bewegt. Der Vorwärtsstrom hebt die Scheibe an; wenn der Durchfluss nachlässt, fällt die Scheibe senkrecht wieder nach unten. Der geführte Hub sorgt für ein sicheres und wiederholbares Schließen, und das Gehäuse ist kompakt. Die Nachteile sind ein höherer Durchflusswiderstand als bei einem Schwenkscheibenventil und strenge Vorgaben hinsichtlich der Einbaulage. Die Scheibe wird durch die Schwerkraft in die Schließstellung gebracht, daher muss der Vorwärtsstrom sie gegen ihr eigenes Gewicht anheben. Dadurch eignet sich das Ventil für horizontale Leitungen sowie für vertikale Leitungen mit Aufwärtsströmung. Bei einer Leitung mit Abwärtsströmung befindet sich die Scheibe auf der falschen Seite der Schwerkraft: Sie müsste nach oben fallen, um sich zu öffnen.

Doppelplatten-Rückschlagventile: Das Schließen erfolgt durch Federn

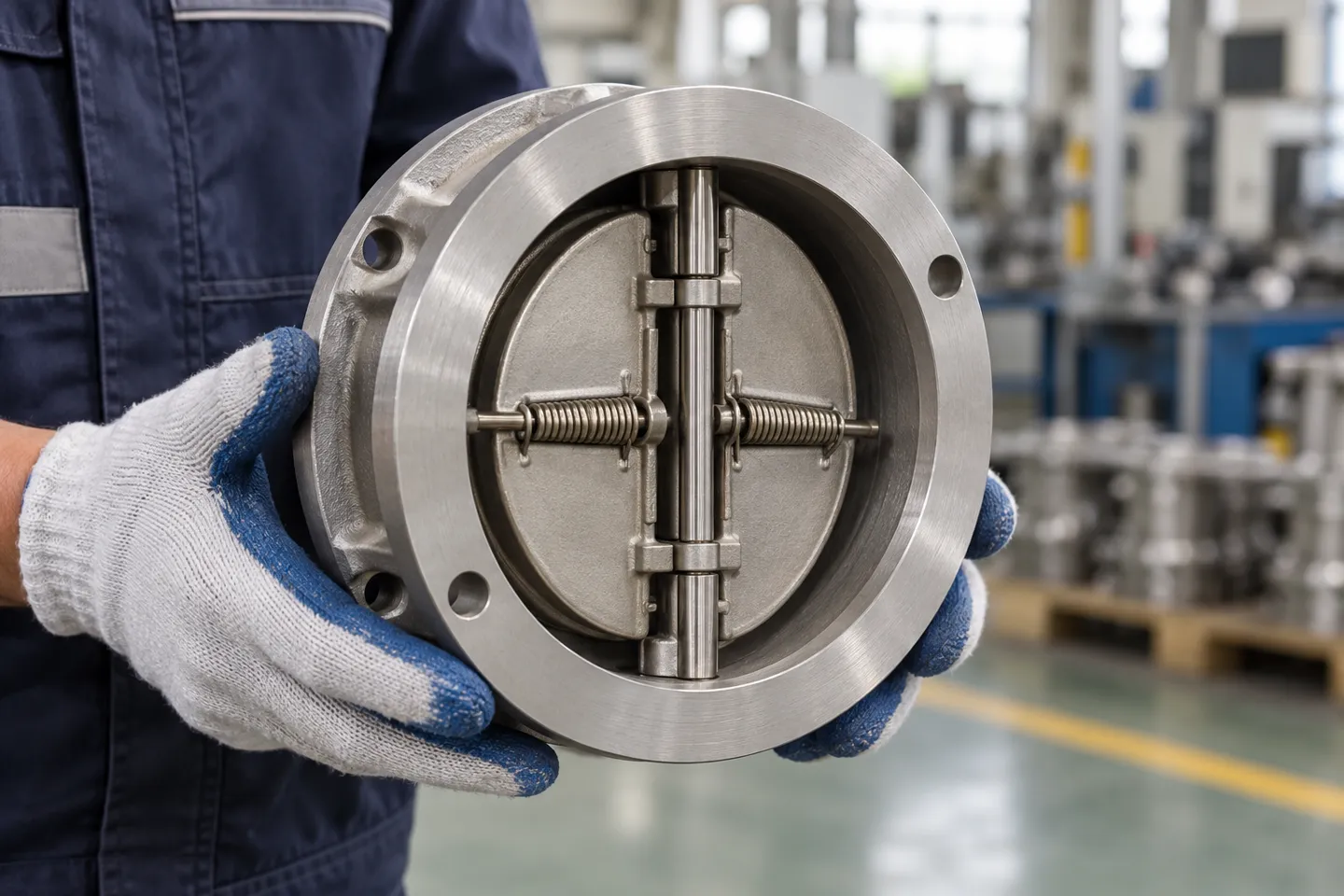

Ein Doppelplatten-Rückschlagventil teilt die Verschlusskonstruktion in zwei Halbplatten, die an einem zentralen Scharnier angelenkt sind und jeweils von einer Torsionsfeder gehalten werden. Der Durchfluss drückt die Platten auf; die Federn schließen sie über einen sehr kurzen Weg schlagartig, sobald der Durchfluss nachlässt. Der kurze Hub in Verbindung mit der gespeicherten Federenergie sorgt dafür, dass die Platten bereits aufliegen, bevor sich ein nennenswerter Rückstrom entwickelt, sodass ein Zuschlagen weitgehend verhindert wird. Die Wafer-Gehäuse werden zwischen Rohrflanschen eingeklemmt, was die Baulänge und das Gewicht drastisch reduziert. Übliche Nennweiten reichen von DN15 bis DN300 (1/2″ bis 12″) bei Nennwerten von bis zu 40 bar. Die Feder ist auch ein wichtiger Aspekt bei der Wartung: Bei Medien mit Feststoffen benötigt ein federunterstütztes Ventil eine vorgelagerte Filterung, da sich sonst der Federraum verstopft und die Feder klemmt.

Je ein Satz zu den selteneren Mechanismen, damit die Übersicht vollständig ist. Kugelrückschlagventile arbeiten mit einer freien Kugel, die von ihrem Sitz abgehoben wird; sie kommen häufig in kleinen Wasser- und Dosierleitungen zum Einsatz. Membranrückschlagventile schließen eine flexible Manschette und sind dort nützlich, wo das Medium keine Metallteile berühren darf. Entenschnabel-Rückschlagventile sind Elastomer-Manschetten, die Schlammpasten und Schlämme durchlassen, an denen eine harte Scheibe versagen würde. Ein Fußventil ist ein mit einem Sieb ausgestattetes Rückschlagventil für die Pumpensaugseite, dessen Pfeil immer in Richtung des Pumpeneinlasses zeigt.

So lesen Sie die Tabelle: Wenn Ihre Rohrleitung nach unten verläuft, ist der Mechanismus entscheidend, nicht die Marke oder der Preis. Wenn Ihre Leitung häufig unterbrochen und wieder aufgenommen wird, ist die Schließgeschwindigkeit entscheidend. Alles andere – Anschlussart und Materialien – kann geklärt werden, sobald der richtige Mechanismus gefunden ist.

Spielt die Ausrichtung eine Rolle? Horizontal, vertikal nach oben, vertikal nach unten

Die Ausrichtung ist etwas anderes als der Pfeil. Der Pfeil legt die Richtung durch das Ventil fest. Die Ausrichtung beschreibt, wie die Rohrleitung diese Richtung im Raum fortsetzt, und sie entscheidet darüber, ob ein bestimmter Mechanismus seine Aufgabe überhaupt erfüllen kann.

Horizontale Verlegung ist der Standardfall. Da jeder Rückschlagventilmechanismus in horizontaler Ausrichtung funktioniert, hängt die Wahl eher vom Schließverhalten und vom Druckverlust ab als von der Machbarkeit.

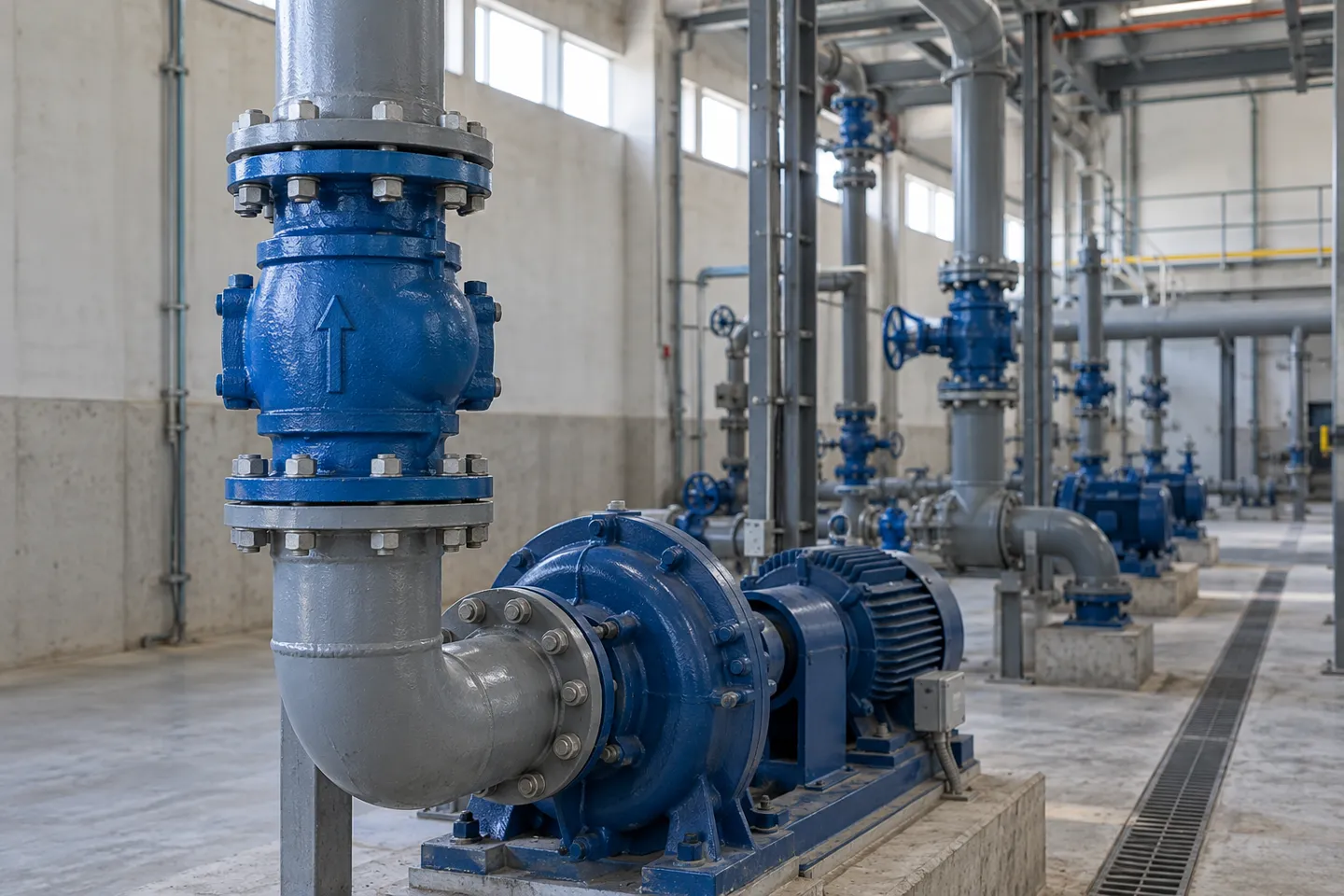

Vertikale Leitungen mit Aufwärtsströmung kommen überall dort vor, wo eine Pumpe Wasser fördert, beispielsweise in Brunnenauslaufsteigleitungen, Sumpf- und Grubenentwässerungsleitungen. Dabei geht es nicht um die Machbarkeit, sondern um die Verschmutzung. Feststoffe im Medium können sich auf einer geschlossenen Scheibe ablagern und verhindern, dass diese sich öffnet oder sauber schließt. Schwerkraftabhängige Mechanismen sollten noch einmal genauer geprüft werden, bevor sie in eine Steigleitung eingebaut werden.

Vertikale Leitungen mit abwärts gerichteter Strömung stellen den schwierigsten Fall in dieser gesamten Kategorie dar. Die Schwerkraft zieht das Schließelement von seinem Sitz weg, eine Hubscheibe öffnet sich möglicherweise gar nicht, und eine Schwenkscheibe muss sich zum Schließen gegen ihr eigenes Gewicht wieder nach oben bewegen. In der Praxis bedeutet dies, dass die meisten Mechanismen ungeeignet sind und die richtigen Lösungen entweder eine federunterstützte Konstruktion oder die Verlegung des Ventils in einen horizontalen Abschnitt sind.

Die Anordnung der Pumpe beseitigt die Verwirrung um die Frage “vor oder hinter der Pumpe”, die sich durch die Forenbeiträge zieht. Das Auslassrückschlagventil sitzt direkt hinter der Pumpe, wo es beim Abschalten den Rückfluss verhindert. Das Fußventil befindet sich am Sauganschluss unter Wasser und sorgt dafür, dass die Saugleitung stets mit Wasser gefüllt bleibt. Bei beiden handelt es sich um Rückschlagventile, die eine bestimmte Funktion erfüllen; jede Station schützt vor einer anderen Störungsart. Auch die Kombination ist wichtig: Ein Sanftanlasser oder Frequenzumrichter drosselt die Pumpe und verlangsamt den Rückfluss, wodurch die Belastung durch Wasserschläge gemeinsam mit dem Ventil abgefedert wird, anstatt dieses zu ersetzen.

Von den Betriebsbedingungen bis zum Kaufspezifikat

Alles lässt sich bisher auf eine kurze Kette zurückführen: Medium, Durchfluss, Ausrichtung, dann Mechanismus, dann der Rest des Datenblatts. Wenn man direkt zum Preis und zur Größe springt, landen Ventile auf dem Papier richtig, in der Rohrleitung aber falsch.

Schließverhalten und Wasserschlag

Wenn eine Pumpe stoppt, kehrt sich die Wassersäule um. Ein Ventil, dessen Scheibe in diesem Moment noch weit vom Sitz entfernt ist, schlägt bei voller Rückwärtsgeschwindigkeit zu, und der darauf folgende Druckschub breitet sich über die gesamte Leitung aus. Dies ist der Mechanismus, der hinter den meisten Wasserschlägen bei Rückschlagventilen steckt. Herkömmliche Schwenkventile benötigen Schwerkraft und eine Umkehrung der Strömungsrichtung zum Schließen, sodass sie im ungünstigsten Moment immer zu spät kommen. Ein ruckfreies Schließverhalten ist kein Luxusmerkmal. Hohe Steigleitungen, lange Förderleitungen, Mehrpumpen-Verteiler und jede Leitung in der Nähe von bewohnten Räumen rechtfertigen die Spezifikation eines federunterstützten Verschlusses mit kurzem Hub. Ein Praxisbeispiel auf Eng-Tips zeigt diese Kombination in Aktion (Ein-Tipps, 2014). Eine Brunnenpumpstation schlug immer wieder gegen ihr Rückschlagventil, bis ein Sanftanlasser so eingestellt wurde, dass er die Leistung über etwa 3 Sekunden hinweg langsam abbaut. Nach dieser Änderung ließ das Schlaggeräusch nach.

Scheibensicherheit und Mindestströmungsgeschwindigkeit

Ein Rückschlagventil wird auf seinen kleinsten regulären Durchfluss ausgelegt, nicht auf seinen größten. Die Klappe benötigt eine Mindestgeschwindigkeit, um sich vollständig anzuheben und in dieser Position zu bleiben. Bei einem überdimensionierten Ventil schwebt die Klappe halb geöffnet, schwingt im Durchfluss hin und her, und das Scharnier, die Klappenkante und der Sitz verschleißen sich gegenseitig kontinuierlich. Fachleute legen das Stabilitätsfenster für viele Klappenkonstruktionen auf etwa 2,4 bis 3,8 m/s fest (Ein-Tipps, 2004). Betrachten Sie dies als Richtwert zur Überprüfung und nicht als garantierten Wert aus dem Datenblatt. Die Maßnahme ist konkret: Prüfen Sie das Ventil sowohl bei der Auslegungsdurchflussmenge als auch bei der Mindestdurchflussmenge, die in der Leitung tatsächlich auftritt, einschließlich der Nächte mit geringem Bedarf und des Standby-Betriebs. Passen Sie die Größe an, wenn die Scheibe keine stabile Offenstellung halten kann.

Die Spezifikations-Checkliste: Was Sie vor der Bestellung klären sollten

Eine Spezifikationszeile ist günstig. Nacharbeiten sind es nicht. Die folgende Checkliste ist das Ergebnis dieses gesamten Artikels: Jede Zeile enthält etwas, das Sie vor einer Anfrage notieren sollten – nicht erst nach einem Fehler.

Drei Zeilen in der Spezifikation erledigen den Großteil der Arbeit: die Ausrichtungsvorgabe, das Schließverhalten und der Verbindungsstandard. Legt man diese bereits in der Entwurfsphase fest, gibt es vor Ort nichts mehr zu korrigieren.

Zu dieser Checkliste gehören noch zwei Einschränkungen. Federn, die ein schlagfreies Schließen gewährleisten, bleiben in Medien mit Feststoffanteilen hängen; daher sollten Sie entweder stromaufwärts filtern oder einen federlosen Mechanismus wählen. Metallsitze bieten einen größeren Temperaturbereich, gehen jedoch im Vergleich zu Weichsitzen zu Lasten der Dichtheit; wählen Sie daher je nach Medium und nicht aus Gewohnheit. Die Katalogwerte hinter diesen Zeilen entsprechen den üblichen industriellen Bereichen. Wafer-Gehäuse sind ab DN15 bis DN300 erhältlich; Flanschgehäuse reichen bis DN600. Die Nennwerte reichen bis 40 bar, weiche Sitze sind für -20 bis 150 °C ausgelegt und Metallsitze bis 425 °C, mit Flanschen nach GB, DIN, ASME und JIS. Anbieter in dieser Kategorie bieten routinemäßig kundenspezifische Werkstoffe und Kennzeichnungen an, sodass ungewöhnliche Anwendungsfälle Gegenstand eines Gesprächs sind und keine Einschränkung darstellen.

Diagnose von richtungsbedingten Fehlern im Außendienst

Die vor Ort festgestellten Symptome lassen sich mit erstaunlicher Regelmäßigkeit auf drei Ursachen zurückführen: Das Ventil ist falsch herum eingebaut, der Mechanismus schließt zu langsam oder das Ventil ist für den tatsächlich auftretenden Durchfluss zu groß. Die Tabelle enthält die vier Muster, die man sich merken sollte.

Die Fehlerberichte hinter diesen Zeilen sind es wert, im Original gelesen zu werden. In einem Thread eines Hausbesitzers wird eine Pumpe beschrieben, die durchgebrannt ist, nachdem ein Rückschlagventil verkehrt herum eingebaut worden war (r/Plumbing auf Reddit, 2015). Auch im kleinen Maßstab treten die Schäden ebenso schnell auf. Der oben zitierte Thread zur Pumpstation zeigt dieselbe Vorgehensweise auf Anlagenebene. Dort bestand die Lösung nicht in einem teureren Ventil, sondern in einer abgestimmten Schließstrategie und einer 3-sekündigen Abwärtsrampe (Ein-Tipps, 2014). Eine Einschränkung: Korrosion, Alterung der Dichtungen und Frostschäden gehören zu unterschiedlichen Fehlergruppen und lassen sich durch keine der in dieser Tabelle aufgeführten Maßnahmen beheben.

Was Sie vor dem Kauf mit einem Lieferanten klären sollten

Eine Anfrage, die die Checkliste aus dem vorherigen Abschnitt enthält, verändert den Gesprächsverlauf. Der Lieferant orientiert sich an festgelegten Parametern, anstatt anhand der Größe und der Preisklasse zu erraten, was Sie benötigen.

Zwei Anmerkungen zu dieser Liste: Standardgrößen in dieser Kategorie werden in der Regel innerhalb von 7 bis 10 Werktagen geliefert. Sonderanfertigungen oder spezielle Kennzeichnungen dauern länger. Fragen Sie nach den beiden Zeitangaben separat und lassen Sie sich diese schriftlich bestätigen. Und wenn Ihre Anforderungen außerhalb der Katalogangaben liegen, behandeln Sie dies als normale Sonderanfertigung. Ungewöhnliche Ausrichtungen, korrosive Medien und nicht standardmäßige Exportkennzeichnungen gehören zum täglichen Geschäft von Anbietern industrieller Ventile. Die Anbieter, die es auf Ihre Auswahlliste schaffen, antworten mit konkreten Parametern statt mit bloßen Versprechungen.

Die geschäftliche Seite: Die Ausrichtung als Spezifikationszeile, nicht als Feldkorrektur

Ein Rückschlagventil ist ein kostengünstiges Bauteil mit weitreichenden Folgen. Die Spezifikation kostet nicht viel. Doch schauen Sie sich an, wo die Ausfälle liegen: eine verstopfte Pumpe, eine beschädigte Hauptleitung, eine abgenutzte Scheibe. Sie kosten Betriebszeit und verzögern den Projektzeitplan – nicht den Preis des Ventils.

Die Wirtschaftlichkeit ist unausgewogen. Die drei Punkte aus der Checkliste – Ausrichtung, Schließverhalten und Anschlussnorm – lassen sich in wenigen Minuten festhalten und verhindern Fehler, deren Behebung Tage in Anspruch nehmen würde. Abnahmebelege, Kennzeichnungen, Prüfprotokolle, Videoaufnahmen und Materialzertifikate machen aus einer Zusage eine überprüfbare Tatsache.

Das verändert die Sichtweise auf den Einkauf in dieser Produktkategorie. Der Vergleich von Anbietern anhand überprüfbarer Parameter ist aussagekräftiger als der Vergleich von Katalogpreisen. Die Passgenauigkeit des Mechanismus für die Rohrleitung, das Schließverhalten im Abschaltfall, die bei der Lieferung vorliegenden Unterlagen: Diese Faktoren entscheiden darüber, ob ein Ventil den Einbau übersteht. Die Einbaurichtung eines Rückschlagventils wird entweder in der Zeichnung festgelegt oder hängt vor Ort vom Zufall ab.

Wenn Sie sehen möchten, wie ein aktueller Industriekatalog dieses Sortiment abdeckt, Vincer-Wafer-Rückschlagventile Auf dieser Seite sind Hub-, Schwenk- und Doppelplattenventile der Nennweiten DN15 bis DN300 mit Gehäusen aus WCB, SS304 und SS316 aufgeführt.

Quellenangaben

1. Eng-Tips-Community. “Geräuschloses Rückschlagventil (Ja oder Nein)?” 2004. https://www.eng-tips.com/threads/silent-check-valve-yes-or-no.93123/
2. Eng-Tips-Community. “Rückschlagventil verursacht Wasserschlag.” 2014. https://www.eng-tips.com/threads/check-valve-causing-water-hammer.357339/
3. r/Plumbing-Community. “Würde der Einbau eines Rückschlagventils in falscher Richtung Schaden anrichten?” Reddit, 2015. https://www.reddit.com/r/Plumbing/comments/30ziuv/would_having_a_check_valve_installed_in_the_wrong/
