الصمام الفراشي المُشغَّل: دليل الخبراء للاختيار والتطبيق

يُعد التحكم في السوائل أمرًا أساسيًّا في عالم الصناعة المعاصر. وسواء تعلق الأمر بالماء النقي أو المواد الكيميائية المسببة للتآكل، أو أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) الدقيقة، أو النفط والغاز عاليي الضغط، فإنه في كل مرة يتعين فيها تشغيل السوائل أو إيقافها أو تحويل مسارها أو خلطها أو خنق تدفقها، يعتمد الأمر على صمامات فعالة وموثوقة. ومن بين هذه الصمامات، تُعد الصمامات الفراشية المشغلة آليًا ذات أهمية كبيرة لما تتمتع به من مزايا فريدة. فهي ليست مجرد مفاتيح للتشغيل والإيقاف فحسب، بل تُعد أساسية للأتمتة وزيادة الكفاءة. ستتناول هذه المقالة كل ما يتعلق بالصمامات الفراشية المشغلة آليًا، بما في ذلك مبادئ عملها وأنواعها واستخداماتها وكيفية اختيارها ونصائح الصيانة والمشكلات الشائعة. وقد صُممت هذه المقالة لتزويدك بنصائح مفصلة تساعدك على اتخاذ القرارات الصحيحة في مجال التحكم في السوائل الصناعية.

ما هو الصمام الفراشي المُشغَّل وكيف يعمل؟

جوهر الصمام الفراشي

قبل أن نتمكن من فهم صمام الفراشة المُشغَّل آليًّا، علينا أولاً فهم صمام الفراشة نفسه. القرص الموجود داخل صمام الفراشة يشبه جناح الفراشة في شكله. وهو يوجه تدفق السائل من خلال الدوران 90 درجة حول عمود (أو ساق). عندما يكون القرص في خط مستقيم مع الأنبوب، يتدفق السائل دون عائق. وعندما يتم تدوير القرص 90 درجة بحيث يصبح عموديًا على الأنبوب، فإنه يوقف تدفق السائل تمامًا. وبفضل هذا التصميم المدمج، تتميز الصمامات الفراشية بصغر حجمها وخفة وزنها، كما أنها تتمتع بمقاومة منخفضة للتدفق (مما يؤدي إلى انخفاض ضئيل في الضغط) وسهولة التشغيل، خاصةً في الأنابيب الكبيرة. وقد تتميز بعض التصميمات المتطورة بمقعد ذي خط متموج فريد من نوعه لتحسين أداء الإحكام.

دور المشغل

في العديد من المصانع، لا يُعد التشغيل اليدوي للصمامات في بعض المناطق أمراً عملياً أو آمناً. والمشغل هو ما يجعل كل هذا ممكناً. المشغل هو جهاز يحول الطاقة إلى حركة. فهو يتلقى إشارات التحكم (مثل الإشارات الكهربائية أو الهوائية) ويحرك الصمام لفتحه أو إغلاقه أو تنظيمه. ويشكل المشغل وصمام الفراشة معاً ما نسميه «صمام الفراشة المشغّل»، والذي يتيح التحكم الآلي في الصمام.

كيف يعملون معًا

طريقة عمل الصمام الفراشي المُشغَّل بسيطة: حيث يتم توصيل مشغِّل الصمام بعمود الصمام الفراشي باستخدام وصلة. وعندما يرسل نظام التحكم أمرًا إلى المشغِّل، يقوم المحرك الداخلي أو الأسطوانة الهوائية أو الأسطوانة الهيدروليكية الخاصة به بإنتاج حركة دورانية أو خطية. وتؤدي حركة عمود الصمام إلى دوران القرص والتحكم في تدفق السائل.

تشمل الأنواع الشائعة من الصمامات الفراشية ما يلي:

• صمام فراشة من نوع الويفر: لا يحتوي جسم الصمام هذا على أي حواف. بل يتم تثبيته بين حواف الأنابيب باستخدام البراغي. وهو مدمج وسهل التركيب، لكن إزالته تتطلب تفكيك جزء من خط الأنابيب.
• صمام فراشة من النوع المثبت بمسامير: يحتوي جسم الصمام على نتوءات، كل منها مزود بفتحة ملولبة. ويمكن تثبيته مباشرةً بمسامير على فلنجات الأنابيب. وهذا يسهل عملية التركيب والفك، مما يتيح إجراء الصيانة دون التأثير على الجانب الآخر من خط الأنابيب.
• صمام الفراشة ذو الحافة: يحتوي جسم الصمام على حواف في كلا الطرفين، يتم تثبيتها بمسامير مباشرةً على حواف الأنابيب. ويتميز هذا التوصيل بمتانته وملاءمته للاستخدامات التي تتطلب ضغطًا عاليًا وقطرًا كبيرًا.
• صمام فراشة مزدوج الإزاحة: يقع ساق الصمام في موضع غير متماثل بالنسبة إلى مركز القرص ومركز جسم الصمام على حد سواء. وعندما يفتح الصمام، يبتعد القرص بسرعة عن المقعد، مما يقلل من عزم الدوران عند الفتح والتآكل، ويحسن أداء الإحكام.
• صمام فراشة ثلاثي الإزاحة: بناءً على تصميم الإزاحة المزدوجة، يكون سطح إحكام إغلاق المقعد مخروطي الشكل أيضًا، مما يخلق إزاحة ثالثة. ويحقق هذا التصميم إحكامًا خاليًا من التسرب، مما يجعله مثاليًّا للاستخدام في درجات الحرارة العالية، والضغط العالي، والوسائط الكاشطة، والتطبيقات التي تتطلب إغلاقًا محكمًا.

يمكن للمحركات، عند استخدامها مع أنواع الصمامات الفراشية المختلفة هذه، تلبية احتياجات متنوعة ومعقدة في مجال التحكم في السوائل، بدءًا من التحكم البسيط في التشغيل والإيقاف وصولاً إلى التنظيم الدقيق للتدفق.

صمامات الفراشة ذات التشغيل الكهربائي مقابل تلك ذات التشغيل الهوائي

عادةً ما يتم تشغيل الصمامات الفراشية المزودة بمشغلات كهربائية أو هوائية. ولكل نوع من أنواع المشغلات مزاياه الخاصة. وعادةً ما يتم اتخاذ القرار بناءً على التطبيق المطلوب، ومستوى الأداء المطلوب، والميزانية، واعتبارات السلامة.

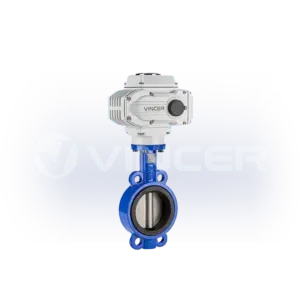

صمامات الفراشة التي تعمل بالطاقة الكهربائية

يقوم محرك موجود في مشغل كهربائي بتشغيل ترس أو ترس لولبي يحول الطاقة الكهربائية إلى حركة لفتح الصمام أو إغلاقه. وتشتمل معظم هذه المشغلات على مفاتيح حدية، ونظام حماية من العزم، وإشارات تُظهر موضعها (مثل 4-20mA أو 0-10V). وهذا يتيح التحكم في موضع الروبوت بدقة وتشغيله عن بُعد.

المزايا:

• التحكم الدقيق: ويمكنها تحقيق تعديل متعدد الأوضاع والتحكم الدقيق في التدفق، مما يجعلها مثالية للتطبيقات التي تتطلب ضبطًا دقيقًا.
• التحكم عن بُعد والأتمتة: وهي تتكامل بسهولة مع أنظمة الأتمتة مثل أنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC)، مما يتيح المراقبة عن بُعد والتحكم المركزي.
• كفاءة الطاقة: فهي لا تحتاج إلى طاقة مستمرة للحفاظ على وضعها، لذا فإن استهلاكها للطاقة منخفض نسبيًا.
• وظيفة القفل التلقائي: وعادةً ما تكون مزودة بخاصية القفل التلقائي، مما يحافظ على وضع الصمام أثناء انقطاع التيار الكهربائي.
• عزم دوران عالٍ: مناسبة للصمامات التي تتطلب عزم دوران عالٍ.

العيوب:

• بطء الاستجابة: تكون سرعة فتحها وإغلاقها عمومًا أبطأ من سرعة المشغلات الهوائية، مما يجعلها غير مناسبة للتطبيقات التي تتطلب إغلاقًا سريعًا أو توقفًا طارئًا.
• ارتفاع التكلفة الأولية: وعادةً ما تكون أسعارها أعلى من أسعار المشغلات الهوائية، لا سيما في الحالات التي تتطلب مقاومة للانفجار أو درجات حماية عالية.
• التعقيد: تتميز بنيتها الداخلية بكونها أكثر تعقيدًا، لذا قد يتطلب استكشاف الأعطال وإصلاحها والصيانة معرفة متخصصة.
• الاعتماد على الطاقة: إنها تحتاج إلى مصدر طاقة مستقر.

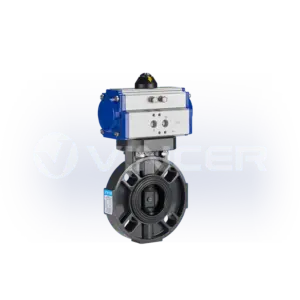

صمامات الفراشة التي تعمل بالهواء المضغوط

يعتمد المشغل الهوائي على الهواء المضغوط لتحريك الصمام عن طريق مكبس أسطواني أو غشاء. وتحدد طريقة عمله ما إذا كان من نوع «الرف والترس» أو «سكوتش يوك». وغالبًا ما يعتمد على الصمامات اللولبية، ومفاتيح الحد، ووحدات معالجة مصدر الهواء.

المزايا:

• الرد السريع: تتميز بسرعات فتح وإغلاق عالية جدًّا، مما يجعلها مثالية لتطبيقات الإغلاق في حالات الطوارئ (ESD) والتطبيقات التي تتطلب استجابة سريعة.
• هيكل بسيط: تحتوي هذه الأجهزة على عدد أقل من الأجزاء الداخلية، مما يؤدي إلى انخفاض معدلات الأعطال وتسهيل عملية الصيانة.
• آمن ذاتيًا: في البيئات القابلة للاشتعال أو الانفجار، لا تتطلب المشغلات الهوائية أي طاقة كهربائية، مما يجعلها آمنة بطبيعتها وخيارًا مفضلاً للمناطق الخطرة.
• تكلفة أقل: وعادةً ما تكون تكلفة شرائها الأولية أقل من تكلفة المشغلات الكهربائية.

العيوب:

• يتطلب مصدر هواء: وهي تعتمد على إمداد مستقر بالهواء المضغوط، مما يعني الحاجة إلى معدات إضافية مثل ضواغط الهواء وخزانات التخزين والمرشحات والمجففات، مما يزيد من تعقيد النظام وتكاليف الصيانة.
• انخفاض دقة التحكم: ما لم تكن مزودة بأجهزة تحديد الموضع الدقيقة، فإن دقة ضبطها تكون عمومًا أقل من دقة المشغلات الكهربائية.
• استهلاك الهواء المستمر: قد تستهلك بعض المشغلات الهوائية كمية صغيرة من الهواء المضغوط بشكل مستمر للحفاظ على وضع الصمام.
• قيود العزم: في حالة الصمامات ذات القطر الكبير جدًّا أو الفروق الكبيرة في الضغط، قد تكون هناك حاجة إلى أسطوانة أكبر حجمًا، مما يؤدي إلى حجم ضخم.

جدول موجز: صمامات الفراشة ذات التشغيل الكهربائي مقابل صمامات الفراشة ذات التشغيل الهوائي

تُعد المشغلات الهيدروليكية نوعًا آخر من المشغلات، إلى جانب المشغلات الكهربائية والهوائية. وهي تعتمد على ضغط الزيت الهيدروليكي لتشغيل الصمامات، وتُستخدم بشكل أساسي في التطبيقات التي تتطلب عزم دوران وقوة كبيرين، مثل بوابات المياه الكبيرة أو المعدات الصناعية الثقيلة. ومع ذلك، فإن تصنيعها أكثر صعوبة وتكلفتها أعلى.

التطبيقات الشائعة للصمامات الفراشية المشغلة آليًا

تُعد الصمامات الفراشية المُشغَّلة آليًّا ذات أهمية كبيرة في العديد من الصناعات التحويلية، وذلك بفضل أدائها الجيد وقدرتها على التكيف. وهي مسؤولة عن التحكم المستمر في السوائل وعن التشغيل المتوازن للنظام.

• معالجة المياه ومياه الصرف الصحي: تُستخدم للتحكم في التدفق، وتوزيع المواد الكيميائية، وتبديل خطوط الأنابيب.
• أنظمة التدفئة والتهوية وتكييف الهواء: التحكم في توزيع الماء البارد/الساخن، وتدفق الهواء، ودوران مياه برج التبريد من أجل ضبط درجة الحرارة والرطوبة بدقة.
• الصناعة الكيميائية: التحكم الموثوق به في السوائل الكيميائية المسببة للتآكل، أو ذات درجات الحرارة العالية، أو ذات الضغط العالي، أو الكاشطة.
• صناعة النفط والغاز: يُستخدم لإغلاق خطوط الأنابيب بسرعة، وتنظيم التدفق، والإغلاق في حالات الطوارئ (ESD) في عمليات الاستخراج والنقل والتكرير.
• قطاع الطاقة: التحكم في مياه التبريد، والبخار، وغاز الوقود، وغازات المداخن في محطات توليد الطاقة.
• صناعة تجهيز الأغذية والمشروبات: التحكم في السوائل الغذائية مثل الحليب والعصير، مع الالتزام بمعايير النظافة الصحية.
• صناعة التعدين: التعامل مع الملاط الكاشطة، مما يقلل من التآكل ويطيل عمر المعدات.
• صناعة أنابيب البخار: تتحكم في تدفق البخار عالي الحرارة أو تعمل كصمامات إغلاق في أنظمة البخار.
• Equipment Manufacturing Industry: Preferred for integration into industrial machines due to compactness and cost-effectiveness.
• Other Industries: Widely used in pharmaceuticals, papermaking, marine, metallurgy, and any field needing automated fluid control.

Why Choose Actuated Butterfly Valves?

Among the various types of valves, actuated butterfly valves are often chosen in industry for several good reasons. They have many unique benefits that, like precise gears, help improve the efficiency of industry.

1. Compact and Lightweight: Butterfly valves are designed to be smaller and lighter than gate or globe valves of the same size. This means they take up less installation space, reduce the need for heavy pipe supports, and are easier to transport and install. This is especially important in industrial environments with limited space.
2. فعالة من حيث التكلفة: Actuated butterfly valves are usually less expensive to produce than gate or ball valves of the same size. As a result, they are very attractive for projects with limited funds, mainly in large-diameter valve applications, where the cost difference is even greater.
3. Fast Operation: A butterfly valve only needs a 90-degree rotation for full open or full close. With an actuator, it can achieve very fast opening and closing speeds. This is critical for systems requiring emergency shut-off or quick flow path switching, such as in safety interlock systems or fast-response processes.
4. Good Flow Control Characteristics: The disc of a butterfly valve provides good flow regulation characteristics at different opening angles. With precise actuator control, fine adjustment of fluid flow is possible, meeting strict process requirements for flow control.
5. Easy Automation and Integration: Actuated butterfly valves are designed for automation. Both electric and pneumatic actuators can easily integrate with modern industrial control systems (like DCS, PLC, SCADA). This allows for remote control, automatic operation, and data monitoring, greatly increasing production automation and operational efficiency.
6. Relatively Simple Maintenance: Butterfly valves have a relatively simple structure with fewer moving parts, which means less maintenance work. Replacing seals is usually straightforward, helping to reduce long-term operating costs.
7. Wide Range of Media Suitability: Different materials for the body, disc and sealing allow actuated butterfly valves to manage various fluids, including clean water, wastewater, gases, oils, slurries and corrosive liquids. They can be used in conditions with high or low temperatures, high pressure or in a vacuum.
8. Energy Efficiency (Electric Actuators): When the valve reaches its target position, the motor stops and uses very little electricity to hold it there. In certain cases, this is a better choice than pneumatic actuators which always use compressed air.

All in all, actuated butterfly valves are useful in modern industry because they are compact, affordable, fast, easy to automate and can be used in many situations.

How to Select an Actuated Butterfly Valve

Selecting the proper actuated butterfly valve is much like finding the best tools for a complicated surgery. All decisions must be given careful thought, as a wrong decision can cause inefficiency, higher costs or even dangers. When you are choosing professionals, keep these points in mind:

1. Media Characteristics:
   • Type: Is it water, oil, gas, steam, slurry, or corrosive chemicals?
   • Temperature: What is the fluid’s operating temperature range? This determines the material choice for the valve body, disc, and seals (e.g., high temperatures require metal seals or special heat-resistant elastomers; low temperatures require low-temperature carbon steel or stainless steel).
   • Pressure: What are the maximum operating pressure and differential pressure of the pipeline? This determines the valve’s pressure rating.
   • Corrosivity: Is the media corrosive? For strong corrosivity, choose corrosion-resistant materials (e.g., 316 stainless steel, Hastelloy, or PTFE lining).
   • Abrasiveness: Does the media contain solid particles or slurry? This requires wear-resistant disc and seat materials, such as ceramic or hard alloys.
   • Viscosity: High-viscosity media may require higher actuator torque.
2. Operational Requirements:
   • On/Off vs. Throttling: Is the valve only for full opening or closing, or does it need flow regulation? Throttling applications usually require more precise actuators and positioners.
   • Operating Frequency: Is the valve operated frequently or occasionally? High-frequency operation demands higher actuator life and reliability.
   • سرعة الاستجابة: Is fast opening or closing needed? Emergency shut-down (ESD) systems typically require pneumatic actuators.
   • Torque Requirement: Calculate the minimum operating torque needed based on valve size, media pressure, fluid characteristics, and operating frequency. Then, select an actuator with an output torque greater than this value.
3. Environmental Conditions:
   • Ambient Temperature: The ambient temperature range at the installation site.
   • Humidity and Water Resistance: Is moisture or water resistance needed (e.g., IP67, IP68 rating)?
4. Hazardous Areas: Is it in a flammable or explosive area? If so, an explosion-proof actuator (e.g., ATEX, IECEx certified) must be chosen.
   • Vibration and Shock: Will the valve and actuator be subject to vibration or shock?
5. Valve Size and Connection Type:
   • Nominal Diameter: Determine the valve’s nominal diameter (DN/NPS) based on pipe size.
   • Connection Type: Wafer, lug, flanged, welded, etc., must match the existing pipeline connection type.
   • مساحة التركيب: Consider the overall dimensions of the valve and actuator, ensuring enough space for installation and maintenance.
6. Actuator Type and Control Signal:
   • Electric, Pneumatic, or Hydraulic: Choose the most suitable actuator type based on the comparisons above.
   • Control Signal: What type of control signal does the actuator receive? (e.g., discrete signals, 4-20mA analog signals, Modbus/Profibus etc. digital signals).
   • Power Supply: The voltage and frequency required for electric actuators.
7. Standards and Certifications:
   • Ensure the valve and actuator comply with relevant international or industry standards (e.g., API, ISO, ANSI, DIN, JIS).
   • For special applications, certifications like CE, RoHS, SIL (Safety Integrity Level), and FDA (Food Grade) may be required.

Installation And Maintenance Tips

Correct installation and regular maintenance are crucial for actuated butterfly valves. This ensures long-term stable operation, extends service life, and reduces costs.

Installation Tips

• Pre-installation Check: Inspect the valve and actuator for damage, verify specifications, and clear debris. Ensure adequate space for installation and maintenance.
• Alignment and Support: Align pipe flanges perfectly and provide extra support for heavy valves.
• Direction and Tightening: Follow flow direction, ensure correct stem position, and tighten bolts evenly with a torque wrench.
• Actuator Connection: Securely connect the actuator to the valve stem. Properly wire electric actuators and connect pneumatic actuators to a clean, stable air source. Test functionality after installation.

Maintenance Tips

• Regular Checks: Periodically inspect for leaks, corrosion, or wear. Test valve function, check fastener tightness, and examine seals for integrity.
• Lubrication and Cleaning: Lubricate moving parts as per manufacturer guidelines. Keep the valve and actuator clean, and clear impurities from pneumatic air sources.
• Calibration and Spares: Regularly calibrate modulating valves for accuracy. Keep common spare parts on hand for quick replacement.

Common Issues And Troubleshooting

Even well-designed actuated butterfly valves can develop problems. Knowing common failure symptoms and troubleshooting methods is key to ensuring continuous system operation and reducing downtime losses.

Valve Fails to Fully Open or Close

• Symptom: Actuator moves, but disc does not reach full open/close.
• Possible Causes: Improper limit adjustment, insufficient actuator torque, valve sticking, low air pressure (pneumatic), unstable power (electric), or damaged stem/connections.
• Troubleshooting: Adjust limits, check torque, inspect for debris, verify air/power supply, or replace damaged parts.

Valve Leakage

• Symptom: Media passes through when closed (internal leak) or seeps from body/stem (external leak).
• Possible Causes: Worn seals, trapped particles, incomplete closure, improper installation, or damaged valve body/packing.
• Troubleshooting: Replace seals, clear debris, ensure full closure, re-tighten packing/bolts, or replace valves if severely damaged.

Actuator No Movement or Abnormal Movement

• Symptom: No response to control signal, or slow/unstable movement.
• Possible Causes: No power/air supply, control signal fault, solenoid valve/motor fault, internal mechanical issues, or limit switch fault.
• Troubleshooting: Check power/air, test signal, replace faulty components, or repair internal parts.

Excessive Actuator Noise

• Symptom: Unusual noise during operation.
• Possible Causes: Insufficient lubrication, worn parts, loose installation, or unstable air source (pneumatic).
• Troubleshooting: Lubricate, replace worn parts, tighten connections, or ensure stable air supply.

VINCER: Global Leader in Automated Valve Solutions

Since it was founded in 2010, VINCER has been a leading smart valve brand around the world. We provide complete fluid control solutions such as electric, pneumatic and control valves, along with different manual valves and accessories. Our team has over a decade of experience and offers customized solutions for every client.

VINCER products are very cost-effective, helping to lower procurement costs without sacrificing quality. We provide quick quotes within 24 hours for simple requests and ensure fast delivery, even for urgent custom orders. We ensure quality by using dual control processes and having international certifications such as CE, RoHS, SIL and FDA, as well as ISO9001 company certification. We also offer flexible ways to customize functions, materials and standards. VINCER regularly introduces 2-3 new features each year to keep up with customer needs and enhance automation.

VINCER provides products and services to engineering projects, equipment manufacturers, traders, distributors and end-users in Singapore, Indonesia, UAE, Saudi Arabia and Australia. We are aware of the main issues in different industries and offer custom solutions to keep fluid control systems running smoothly. We are known for our quick replies, with simple quotes given within 24 hours and preliminary solutions for multi-product projects within 48 hours. If you have any issues with your product, VINCER’s engineering team will investigate and suggest solutions, giving you free accessories, remote help and considering on-site support for important projects.

الخلاصة

Actuated butterfly valves are important components in today’s industrial automation. Their small size, strong performance, wide use and simple integration are why they are important in water treatment, HVAC, chemical and oil and gas industries. Everything from knowing the basics to telling electric from pneumatic actuators and choosing, installing and maintaining them properly affects the safety and efficiency of industrial processes.

Selecting the right actuated butterfly valve is similar to adding exact control to the heart of industrial production. It’s not only about buying hardware; it also helps improve the system’s performance, reduce costs and ensure it lasts. It is very important to choose a reliable partner in this difficult and complicated field.

VINCER, being a supplier of automated valves, strives to give global customers professional, efficient and reliable fluid control solutions. We assist industries in working more safely and efficiently.

If you need dependable automated valves, VINCER is the right option.
