Válvula borboleta de desvio duplo vs. desvio triplo — O guia completo de seleção de engenharia

Já conhece as válvulas borboleta concêntricas. O que precisa agora é de uma resposta clara a uma pergunta aparentemente simples: para as suas condições específicas de funcionamento — este fluido, a esta temperatura, sob esta pressão, com estes requisitos de estanqueidade — deve optar por um desvio duplo ou triplo?

A maioria dos artigos comparativos apresenta-lhe uma tabela de características e deseja-lhe boa sorte. Este funciona de forma diferente. Começamos por explicar o que cada tipo de desvio realmente faz do ponto de vista geométrico, passamos a uma comparação direta de desempenho com números reais, associamos cada aplicação industrial importante ao seu tipo de desvio correto, abordamos a questão dos custos que a maioria dos fabricantes evita e terminamos com um quadro de decisão prático que pode utilizar na sua próxima ficha de especificações. Se for fornecido pela China, existe uma lista de verificação no final que nenhum outro artigo sobre este tema fornece.

---

Compreender os três tipos de deslocamento O que distingue o deslocamento duplo do deslocamento triplo

Antes de comparar dois tipos de válvulas, é necessário ter uma ideia clara do que é, na verdade, um “desvio”. Todas as válvulas borboleta têm um disco que roda num eixo no interior do corpo da válvula. A posição desse eixo em relação à sede e à linha central do tubo determina tudo: a forma como a válvula veda, a sua durabilidade e as condições a que consegue resistir.

Pense nos três deslocamentos possíveis como três decisões geométricas independentes:

• 1.º desvio: O eixo é movido atrás de o plano da sede. Em vez de o disco deslizar ao longo da sede durante os 360° completos de rotação (como numa válvula concêntrica), este afasta-se da sede à medida que se abre. Esta única alteração elimina a maior parte do atrito que danifica as sedes das válvulas concêntricas.
• 2.º deslocamento: O eixo é movido fora da linha central do tubo (lateralmente). Isto cria um movimento semelhante ao de uma came, em que o disco só entra em contacto com a sede nos últimos graus de fecho. Acabou-se o atrito de 360°.
• 3.º desvio: A própria superfície do assento é usinada de forma a formar um cone em vez de um anel plano. O disco e a sede só entram em contacto no momento exato do fecho, e a vedação é conseguida através do encaixe por torque do disco na sede cónica, e não por atrito.

Todas as válvulas borboleta utilizam alguma combinação destas três características. A questão é saber quais são e o que essa combinação proporciona.

Conceção de duplo deslocamento Mecanismo de came que reduz (mas não elimina) o atrito

Uma válvula borboleta de duplo desvio utiliza os dois primeiros desvios: o eixo situa-se atrás do plano da sede e está deslocado em relação à linha central do tubo. A linha central do eixo está normalmente deslocada da linha central da sede entre 1 e 5 mm, dependendo do tamanho da válvula.

Eis o que esta geometria proporciona: à medida que o disco roda da posição totalmente aberta para a fechada, oscila livremente durante cerca de 80° do seu curso de 90°. Apenas nos últimos ~10° de rotação é que a borda do disco roça pela sede, comprimindo o material resiliente da sede para formar uma vedação. Esta ação de came reduz drasticamente o atrito contínuo de 360° que caracteriza as válvulas concêntricas e, com isso, o binário de funcionamento diminui substancialmente em comparação com um projeto concêntrico de tamanho idêntico.

A sede numa válvula de duplo desvio é normalmente constituída por um material resiliente: PTFE, RPTFE (PTFE reforçado para uma melhor estabilidade dimensional) ou EPDM para aplicações com água. Existem opções de sede metálica, mas não constituem a configuração padrão. Uma vez que a vedação envolve ainda um breve atrito, o material da sede determina o limite máximo prático de temperatura da válvula: o PTFE atinge o seu limite máximo em cerca de 260 °C em serviço contínuo. Acima dessa temperatura, o polímero amolece, sofre deformação a frio sob compressão e perde a sua capacidade de manter a vedação.

De acordo com a norma API 609, as válvulas de duplo desvio enquadram-se na Categoria B (alto desempenho), o que significa que utilizam as dimensões «face a face» mais longas definidas pela norma ASME B16.10 para tamanhos maiores e classes de pressão mais elevadas. Esta diferença dimensional é importante se estiver a proceder à adaptação de uma válvula da Categoria B, uma vez que esta não se encaixará no mesmo espaço da tubagem que uma válvula concêntrica da Categoria A com o mesmo tamanho nominal (API 609, distinção entre a Categoria A e a Categoria B).

Conceção de desvio triplo A geometria cónica da sede que permite uma vedação metal-metal com verdadeiro zero de fugas

Uma válvula de desvio triplo acrescenta o terceiro desvio: a sede é maquinada com um perfil cónico, normalmente com um ângulo de cone de 8° a 12°. A superfície de vedação do disco adapta-se a este ângulo de cone. O resultado é o que os engenheiros de válvulas denominam de geometria “cone-em-cone”: o disco oscila completamente livre da sede ao longo de cerca de 87° do seu curso de 90°, entrando em contacto apenas nos últimos 2° a 3° de rotação.

Essa minúscula área de contacto altera a dinâmica da vedação. Numa válvula de duplo desvio, a vedação resulta da compressão de uma sede macia pelo disco. Numa válvula de triplo desvio, a vedação resulta do binário com que o atuador empurra o disco contra a sede cónica, e o contacto metal com metal deforma-se na medida certa, a nível microscópico, para criar uma linha de vedação contínua. Sem componentes macios. Sem atrito durante o curso. Sem mecanismo de desgaste para além do instante final de fecho.

O anel de vedação é o componente crítico: trata-se de uma pilha laminada de camadas alternadas de aço inoxidável e grafite. A grafite proporciona adaptabilidade à superfície de vedação; o aço inoxidável garante a integridade estrutural. É esta construção laminada que permite que as válvulas de triplo desvio atinjam a norma ANSI/FCI 70-2 Classe VI de estanqueidade total — sem fugas visíveis — com uma sede totalmente metálica. Nenhuma sede macia, em qualquer tipo de válvula, consegue igualar esta combinação de estanqueidade e resistência à temperatura.

E a resistência à temperatura é notável. Enquanto uma válvula de duplo desvio com sede em PTFE atinge o seu limite aos 260 °C, uma válvula de triplo desvio com revestimento duro em Stellite ou Inconel na sede pode funcionar continuamente a 815 °C. Essa é a diferença entre “adequada para água de processo e vapor leve” e “adequada para o isolamento de condutas de vapor sobreaquecido e para serviços com hidrocarbonetos em refinarias”.”

---

Desvio duplo vs. desvio triplo Comparação direta de desempenho

A tabela abaixo apresenta os números. Os três parágrafos seguintes explicam o que esses números significam, na prática, para o seu projeto.

Vedação: por que razão a vedação metal-metal sem fugas muda completamente o panorama. Uma válvula de duplo deslocamento com sede em PTFE pode atingir uma classe de fuga VI enquanto a sede estiver nova. No entanto, o PTFE sofre fluxo a frio sob compressão sustentada, o que significa que a vedação se degrada com o tempo, mesmo que a válvula permaneça simplesmente fechada. As válvulas de triplo deslocamento utilizam um anel de vedação laminado, em que as camadas de grafite se adaptam a nível microscópico quando a válvula é fechada com torque, relaxando depois quando é aberta. Sem deformação permanente por compressão. Sem degradação apenas por ficar parada. É por isso que os engenheiros de processo nas indústrias química e de refinação consideram as válvulas de deslocamento triplo como a opção padrão para qualquer aplicação em que uma fuga signifique mais do que um chão molhado.

Temperatura: o limite máximo do PTFE. O PTFE funde-se a aproximadamente 327 °C, mas o seu limite prático de serviço contínuo situa-se em cerca de 260 °C; acima dessa temperatura, amolece progressivamente e perde a capacidade de recuperar a forma após cada ciclo de fecho. Nos fóruns de engenharia, a experiência no terreno é contundente: um colaborador do eng-tips.com, com três décadas de experiência na manutenção de válvulas, relatou ter substituído sedes de PTFE em válvulas de duplo desvio em serviço a vapor a 370 °C aproximadamente de seis em seis meses (Tópico n.º 145006 do eng-tips.com). Se a sua aplicação funcionar continuamente a temperaturas superiores a 300 °C, o desvio duplo representa um custo de manutenção recorrente e não uma aquisição única.

Binário: a armadilha oculta no dimensionamento dos atuadores. As válvulas de desvio triplo requerem, teoricamente, um binário de funcionamento menor, uma vez que não há atrito durante o curso. Na prática, são encaixado por torque O binário de assentamento final que encaixa o disco no cone pode ser 1,5 a 2 vezes superior ao binário de funcionamento. Se o atuador for dimensionado apenas com base no binário de funcionamento, a válvula fechará, mas não vedará. A seleção do atuador deve ter como base o binário de assentamento, com um fator de segurança de 1,3 a 1,5 acima desse valor. Os engenheiros no fórum da CR4 identificaram os atuadores subdimensionados como a falha de colocação em serviço mais comum em instalações de triplo desvio (Tópico 54691 do CR4).

---

A que categoria pertence cada tipo de compensação Mapeamento de aplicações por setor e condições de funcionamento

A maioria dos artigos comparativos enumera as aplicações ao lado dos tipos de válvulas, sem explicar porquê. O “porquê” resume-se sempre a quatro parâmetros: tipo de meio, intervalo de temperatura, classe de pressão e requisito de estanqueidade. Basta alterar qualquer um destes parâmetros para que o tipo de desvio correto possa mudar.

Antes de consultar a classificação por setores abaixo, faça esta rápida verificação: se a sua classe de pressão for Classe 600 ou superior, pare de ler e opte pela versão com desvio triplo. Se a sua temperatura exceder os 400 °C, pare de ler e opte pela versão com desvio triplo. Se nenhuma destas situações se aplicar, as secções abaixo irão orientá-lo.

Tratamento de Água, Dessalinização e Serviços Públicos Gerais Onde o «double offset» representa o ponto ideal em termos económicos

A válvula borboleta típica utilizada no tratamento de água ou na dessalinização é utilizada com água limpa ou ligeiramente contaminada, a temperaturas que variam entre a temperatura ambiente e valores moderados (0 °C a 80 °C), pressões inferiores a PN25 e fluxo bidirecional. Nestas condições, o deslocamento duplo não é uma opção de compromisso, mas sim a opção ideal.

O raciocínio é simples: a água do mar e a água tratada não são quimicamente agressivas para o aço inoxidável (o material do corpo, 316 ou 316L, resiste adequadamente à corrosão por cloretos), as pressões situam-se bem dentro dos limites da Classe 150/300 e a vedação bidirecional de uma válvula de duplo desvio com sedes em PTFE ou RPTFE suporta as condições normais de funcionamento sem problemas. Num fórum de engenharia química, os engenheiros que avaliavam válvulas de filtração de água do mar de 12 a 18 polegadas a 5 bar recomendaram unanimemente as válvulas borboleta de duplo desvio como a opção mais económica e compacta, superando as válvulas de guilhotina e de esfera em termos de custo de instalação e acesso para manutenção (Tópico 22507 do CheResources).

A tentação de “atualizar” para o sistema de triplo desvio no caso da água do mar é comum e, normalmente, desnecessária. Utilizar o sistema de triplo desvio numa conduta de água do mar a 5 bar e à temperatura ambiente é como comprar uma suspensão de competição para um carro de uso diário: a capacidade existe, mas nunca a irá utilizar, e o preço mais elevado não traz qualquer retorno.

O que realmente importa no tratamento de água é escolher corretamente os materiais. O modo de falha mais frequente nas válvulas borboleta de dessalinização não é o tipo com deslocamento, mas sim o ataque dos cloretos ao material inadequado do corpo da válvula. Se o corpo da válvula for de aço ao carbono padrão (WCB) sem margem de corrosão adequada, ou se o material da sede for EPDM numa conduta de água clorada, a válvula falhará independentemente da geometria deslocada. É aqui que trabalhar com um fabricante que realize uma análise de engenharia estruturada e multidimensional — abrangendo a composição química do fluido, a gama de temperaturas, o intervalo de pressão, as normas de ligação, o método de atuação, a compatibilidade dos materiais e os requisitos específicos do setor — previne problemas antes mesmo de estes chegarem à ordem de compra. Uma equipa de engenharia com experiência em mais de 800 projetos instalados e um portfólio de mais de 20 referências em dessalinização de água do mar já observou casos extremos suficientes no mundo real para identificar problemas de compatibilidade que uma ficha técnica de catálogo não conseguiria detetar.

As especificações detalhadas das válvulas borboleta e os dados dimensionais relevantes para o dimensionamento em sistemas de tratamento de água — dimensões «face a face» de acordo com a norma API 609, padrões de montagem ISO 5211 e medidas «centro a topo» para conjuntos automatizados — estão disponíveis em Documentação técnica da VINCER.

Petróleo e gás, refinarias e petroquímica Onde o «triple offset» é imprescindível

Se o seu projeto envolver hidrocarbonetos, a questão passa de “qual é a melhor válvula” para “qual é a válvula que cumpre os requisitos legais”. A certificação API 607 de segurança contra incêndios é um requisito obrigatório em praticamente todas as instalações de petróleo e gás; sem ela, a válvula será rejeitada na inspeção de entrada de material, independentemente das suas outras qualidades. As válvulas de desvio triplo com vedantes laminados de aço inoxidável e grafite cumprem a norma API 607 por natureza, uma vez que não existe nada combustível no sistema de vedação. As válvulas de desvio duplo podem cumprir a norma API 607, mas apenas com uma combinação de sede especialmente concebida, e nem todos os fabricantes oferecem esta configuração.

O segundo requisito imprescindível é a compatibilidade química. Os hidrocarbonetos — especialmente os compostos aromáticos e as correntes de gás ácido que contêm sulfureto de hidrogénio (H₂S) — atacam o PTFE de formas que a água e o vapor não o fazem. O PTFE absorve hidrocarbonetos e incha. Com o tempo, a alteração dimensional compromete a geometria da vedação. Para aplicações com gás ácido, é também necessária a conformidade com a norma NACE MR0175 / ISO 15156 para materiais resistentes à fissuração por tensão induzida por sulfuretos, e o corpo da válvula, os componentes internos e os parafusos devem todos cumprir a norma.

O terceiro fator é a consequência da fuga. Numa estação de tratamento de água, uma fuga de Classe V significa uma poça no chão. Numa refinaria, uma fuga de Classe V numa conduta de hidrocarbonetos significa uma nuvem de vapor que provoca um desligamento de segurança ou algo ainda pior. A vedação metal-metal de Classe VI, sem fugas, não é uma característica de luxo neste contexto. É o nível mínimo de desempenho aceitável, e as válvulas de duplo desvio com sede metálica (Classe V) não o cumprem.

No site eng-tips.com, os engenheiros que redigem especificações EPC para projetos de petróleo e gás descrevem uma hierarquia clara: as válvulas borboleta concêntricas são permitidas apenas para serviços de água e de utilidades, as de duplo desvio para fluidos de processo em geral até à Classe 300 e as de triplo desvio são obrigatórias para qualquer serviço que envolva H₂S, hidrocarbonetos a alta temperatura ou isolamento crítico para a segurança (Tópico 389220 do eng-tips.com).

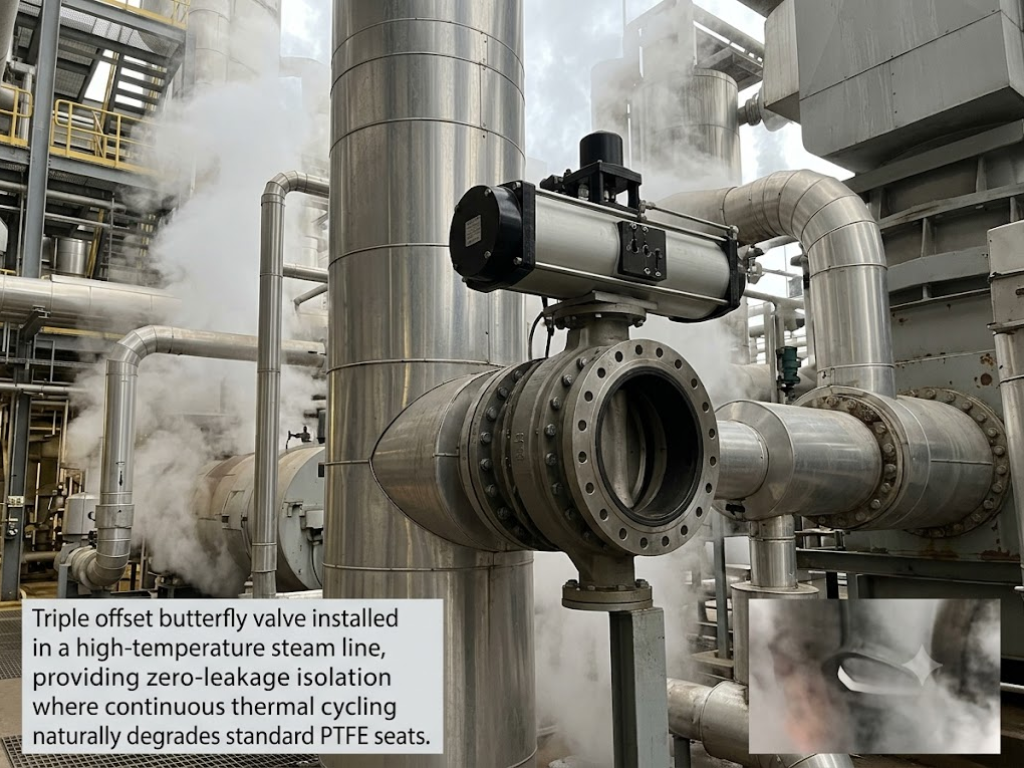

Vapor, produção de energia e aplicações a altas temperaturas O ensaio de expansão térmica

O vapor a alta temperatura revela a fraqueza fundamental da geometria de duplo deslocamento. À medida que a temperatura aumenta, o disco de aço inoxidável expande-se. Numa válvula de duplo deslocamento, essa expansão empurra a borda do disco com maior força contra a sede de PTFE, aumentando o atrito, acelerando o desgaste e deformando progressivamente o polímero. O modo de falha é gradual: o desempenho da vedação degrada-se ao longo de semanas ou meses, até que uma paragem programada revele uma sede que necessita de substituição.

Acima dos 300 °C, o problema agrava-se. O PTFE perde resistência mecânica progressivamente à medida que se aproxima do seu ponto de fusão, e os ciclos térmicos repetidos dos sistemas de vapor — que aquecem do frio até aos 350 °C e voltam a arrefecer — desgastam o material mais do que o funcionamento em estado estacionário a qualquer temperatura única. A experiência no terreno é inequívoca: as válvulas de duplo desvio utilizadas em serviços de vapor acima dos 350 °C desgastam as sedes a um ritmo tal que o preço de aquisição mais baixo se torna irrelevante ao fim de dois anos de funcionamento.

Uma válvula de desvio triplo resolve este problema ao eliminar completamente o polímero da equação. O anel de vedação laminado de aço inoxidável e grafite não tem qualquer limite de temperatura dentro da gama prática do vapor industrial (mesmo o vapor sobreaquecido a 550 °C está bem dentro da sua capacidade). E como o disco não roça na sede durante o curso, a expansão térmica não cria atrito adicional — o disco simplesmente encaixa-se no cone no momento do fecho, independentemente das suas dimensões expandidas (Artigo técnico do bcstvalve.com).

No que diz respeito a aplicações de produção de energia, a regra de decisão é simples: se a temperatura do vapor ultrapassar os 300 °C, o desvio duplo não deve ser considerado. A equipa de engenharia do seu fornecedor de válvulas deve ser capaz de lhe apresentar a classificação de temperatura de serviço contínuo do material da sede e explicar como esta tem em conta os ciclos térmicos, e não apenas o valor em estado estacionário.

Processamento químico, criogenia e meios extremos: a compatibilidade dos materiais é determinante

Nos serviços químicos e criogénicos, a escolha do tipo de compensação é secundária em relação à escolha da compatibilidade dos materiais, mas ambas estão interligadas, uma vez que o tipo de compensação determina quais os materiais disponíveis.

No caso de produtos químicos agressivos (ácidos fortes, solventes clorados, meios oxidantes), uma válvula de duplo deslocamento revestida a PTFE ou PFA é frequentemente a solução adequada. O revestimento proporciona uma barreira contínua contra a corrosão que nenhum metal — nem mesmo o Hastelloy — consegue igualar para determinadas combinações químicas, e a geometria de duplo deslocamento mantém o revestimento intacto, minimizando o contacto de atrito que poderia desgastar um revestimento macio. Para aplicações criogénicas, como o GNL a -162 °C, a equação inverte-se: é necessária uma válvula de desvio triplo totalmente metálica com um castelo prolongado que afaste a vedação da haste o suficiente da zona fria para se manter acima do ponto de congelamento. É necessário utilizar aço inoxidável austenítico (304L ou 316L); o aço ao carbono torna-se frágil às temperaturas do GNL.

No caso de pastas e fluidos que contenham sólidos abrasivos, a válvula de deslocamento triplo é claramente a melhor opção por uma razão simples: não existe uma sede macia na qual as partículas se possam incrustar. Numa válvula de deslocamento duplo que manuseie uma pasta, as partículas sólidas ficam retidas na superfície da sede de PTFE em cada fecho, criando vias de fuga permanentes. A sede metálica de uma válvula de deslocamento triplo liberta as partículas aquando da abertura, uma vez que não existe uma matriz macia para as reter.

---

O que ninguém lhe diz sobre os custos: a verdadeira diferença de preços e o custo total de propriedade

A maioria dos artigos comparativos reconhece que a impressão com triplo desvio custa mais do que a impressão com duplo desvio e, em seguida, muda de assunto. Eis o quadro de referência concreto de que necessita para tomar uma decisão orçamental.

Para uma válvula borboleta típica de DN150 (6 polegadas) Classe 150, os rácios aproximados de preço de compra são: modelo concêntrico de referência = 1×, deslocamento duplo = 2× a 3×, deslocamento triplo = 5× a 8×. Trata-se de rácios, não de cotações; os preços absolutos variam consoante o fabricante, o tipo de material e a quantidade encomendada; no entanto, estes multiplicadores mantêm-se válidos em todo o mercado.

O que o preço de compra não reflete é o custo total de propriedade. Considere uma válvula de duplo desvio numa aplicação de vapor de alto ciclo a 320 °C. A sede em PTFE precisa de ser substituída a cada 12 a 18 meses. Cada substituição implica o custo da própria sede, mais a mão-de-obra e o tempo de inatividade do sistema. Ao longo de cinco anos, isso equivale a três a quatro substituições da sede. Agora, compare uma válvula de deslocamento triplo com o mesmo tamanho e classe: o preço de compra é cerca de 3 vezes superior, mas a sede laminada de metal e grafite dura os cinco anos completos — muitas vezes dez ou mais — sem qualquer intervenção de manutenção. Em serviços de ciclo elevado ou a temperaturas elevadas, o custo total de propriedade (TCO) de cinco anos da válvula de deslocamento triplo pode ser inferior ao da válvula de deslocamento duplo, apesar do investimento inicial mais elevado.

O contraponto, igualmente verdadeiro e muitas vezes omitido, vem da própria comunidade de engenheiros: as válvulas de triplo deslocamento são sobredimensionadas em aproximadamente metade de todas as instalações. Um engenheiro veterano do site eng-tips.com, com mais de 30 anos de experiência na indústria de válvulas, foi direto ao ponto: “O triplo deslocamento é para quando não se pode, de forma alguma, ter uma fuga ou quando as temperaturas são extremas. Para tudo o resto, o duplo deslocamento dá conta do recado por uma fração do custo.” Se a sua aplicação envolve água limpa à temperatura ambiente, em condições inferiores à Classe 150, pagar 5 a 8 vezes mais por uma válvula de desvio triplo não é engenharia — é um gasto motivado pela ansiedade.

Uma das razões estruturais pelas quais o custo varia de forma tão acentuada consoante a origem do fornecimento é a eficiência da cadeia de abastecimento. Os fabricantes com produção integrada — maquinagem CNC interna, linhas de montagem próprias e relações diretas com fundições — evitam as margens de lucro em vários níveis que inflacionam os preços das marcas ocidentais para os mesmos tipos de peças fundidas e especificações de materiais. Uma unidade de 7 200 metros quadrados, com quatro linhas de produção dedicadas e uma equipa de 45 colaboradores, consegue produzir encomendas de lotes pequenos a médios com prazos de entrega de 7 a 10 dias úteis para configurações padrão e de aproximadamente 15 a 30 dias para válvulas de engenharia personalizada — cerca de um terço do prazo de entrega típico de um fabricante ocidental para especificações comparáveis. Essa diferença de rapidez, por si só, acarreta um custo: prazos de entrega mais curtos significam menos capital de giro imobilizado em stock e menos atrasos nos projetos. Uma equipa de engenharia com um historial de mais de 800 projetos concluídos consegue, normalmente, apresentar uma proposta de solução inicial no prazo de 24 horas para aplicações simples e uma proposta abrangente de projeto com vários produtos no prazo de 48 horas, para que não tenha de esperar semanas apenas para saber se o fornecedor consegue cumprir as suas especificações.

Se estiver a avaliar fornecedores, procure a combinação de especificações técnicas detalhadas e dados dimensionais que lhe permitem verificar o encaixe face a face, a montagem do atuador e a compatibilidade dos materiais antes de emitir uma ordem de compra, pois corrigir uma incompatibilidade nas especificações após a entrega custa muito mais do que garantir que tudo esteja correto desde o início.

---

Como decidir: um modelo de seleção com três perguntas

O esquema abaixo resume tudo o que foi abordado neste artigo em três perguntas. Responda-as por ordem e ficará a saber qual o tipo de deslocamento de que a sua aplicação necessita.

O fluxo de decisão de 3 perguntas Responda a estas perguntas e ficará a saber

Pergunta 1: Quais são a temperatura e a pressão de funcionamento?

Se a temperatura for superior a 400 °C ou se a classe de pressão for Classe 600 ou superior, a decisão é especificar uma válvula de triplo desvio. Não existem válvulas de duplo desvio na Classe 600; a temperaturas superiores a 400 °C, as sedes à base de PTFE não são viáveis. Se as condições estiverem abaixo de ambos os limiares, avance para a Pergunta 2.

Pergunta 2: Qual é o seu meio de processo?

Se se tratar de um hidrocarboneto (petróleo bruto, produtos refinados, gás natural, fluxos contendo H₂S), de um produto químico perigoso ou de uma pasta contendo sólidos abrasivos, especifique a configuração de triplo deslocamento. Os hidrocarbonetos atacam quimicamente as sedes em PTFE; os produtos químicos perigosos exigem a integridade contra fugas proporcionada pela vedação metal-metal de Classe VI; os sólidos abrasivos incrustam-se nas sedes macias e criam vias de fuga permanentes. Se o seu fluido for água limpa, águas residuais tratadas, produtos químicos leves compatíveis com PTFE ou RPTFE, ou gases não perigosos, avance para a Pergunta 3.

Pergunta 3: Quais são os seus requisitos em matéria de fugas e as obrigações decorrentes das normas do setor?

Se as especificações do seu projeto exigirem a certificação de segurança contra incêndio API 607, o desempenho de vazamento zero conforme a norma ANSI/FCI 70-2 Classe VI ou uma classificação de Nível de Integridade de Segurança (SIL) para isolamento crítico, especifique o modelo de triplo deslocamento. Estes são requisitos regulamentares: ou os cumpre ou a sua válvula será rejeitada. Se o seu requisito de fuga for de Classe V ou inferior e não for especificada qualquer certificação de segurança contra incêndio ou SIL, o deslocamento duplo é a melhor opção — cumpre os requisitos técnicos a um custo substancialmente mais baixo.

Armadilhas comuns e sinais de alerta Quando NÃO se deve seguir a escolha “óbvia”

Armadilha 1: “Vou comprar um sistema de compensação tripla para nunca ter de me preocupar com fugas.” As válvulas de triplo deslocamento são vedadas por torque numa única direção. Em tamanhos superiores a 24 polegadas, a vedação contra o fluxo inverso não é fiável; os utilizadores do eng-tips.com documentaram fugas em válvulas de triplo deslocamento de grande diâmetro instaladas ao contrário. Confirme sempre que a seta de direção do fluxo no corpo da válvula corresponde à sua tubagem e, se o seu sistema exigir uma vedação bidirecional fiável em diâmetros grandes, as válvulas de triplo deslocamento podem não ser a solução adequada.

Armadilha 2: “Escolhi o atuador com base no binário de funcionamento, por isso deve dar certo.” As válvulas de desvio triplo assentam em função do binário, e não da posição. O binário de assentamento pode chegar a ser o dobro do binário de funcionamento. Se o atuador tiver sido dimensionado com base no binário de funcionamento, a válvula fechará, mas não vedará. Verifique sempre se a potência do atuador excede o binário de assentamento multiplicado por um fator de segurança de 1,3 a 1,5 e confirme que o Binário Máximo Admissível da Haste (MAST) não é excedido.

Armadilha n.º 3: “A minha válvula concêntrica antiga era de DN200, por isso vou encomendar uma válvula de substituição de duplo desvio de DN200.” As dimensões face a face das válvulas API 609 da Categoria A (concêntricas) e da Categoria B (deslocamento duplo/triplo) com o mesmo diâmetro nominal diferem, por vezes, em 20 mm ou mais. O espaço existente na tubagem pode não ser suficiente para acomodar o corpo mais longo da Categoria B sem ser necessário cortar e voltar a soldar os flanges. Verifique a dimensão face a face no catálogo do fabricante e compare-a com o espaço disponível na sua instalação antes de efetuar a encomenda.

Armadilha n.º 4: “Todas as válvulas de desvio triplo provenientes da China são iguais; basta comprar a mais barata.” Uma válvula de desvio triplo genuína requer uma usinagem de precisão do corpo em três peças, o retificado da superfície cónica da sede e a montagem de um anel de vedação em grafite laminada. Estes não são processos que uma fábrica de válvulas de uso geral possa executar com um torno e uma máquina de soldar. Se o fornecedor não puder apresentar um relatório de ensaio API 609 que confirme a classificação de Categoria B, um certificado de ensaio de resistência ao fogo API 607 (se necessário) e certificados de ensaio de materiais (MTC de acordo com a norma EN 10204 3.1) para o corpo, o disco e os componentes de vedação, a válvula pode parecer uma válvula de desvio triplo numa fotografia, mas funcionar como uma válvula concêntrica com uma placa de identificação sofisticada. A secção seguinte aborda exatamente como verificar o que está a comprar.

---

Aquisição de válvulas de desvio duplo e triplo na China Uma lista de verificação prática

A China é o maior exportador mundial de válvulas industriais, e a diferença entre as melhores e as medianas é significativa. Uma válvula tripla de desvio chinesa bem concebida, fabricada numa unidade equipada com centros de maquinagem CNC, equipamentos de ensaio internos e uma equipa de engenharia experiente, apresenta um desempenho comparável ao das marcas ocidentais equivalentes, a um custo inferior de 30% a 50%. Uma válvula mal fabricada avaria ao fim de poucos meses. A diferença não é visível numa fotografia do produto.

Eis uma lista de verificação com cinco pontos que pode utilizar, independentemente do fabricante que estiver a avaliar:

1. Relatório de ensaio API 609 e confirmar a categoria. Muitas fábricas emitem relatórios de ensaio API 609 para válvulas da Categoria A (concêntricas) e apresentam-nos como prova de “conformidade com a norma API 609”, sem revelar que a Categoria A e a Categoria B são normas completamente diferentes. Uma válvula de desvio duplo ou triplo legítima deve possuir um relatório de ensaio da Categoria B. Solicite por escrito a designação específica da categoria.
2. Certificado de ensaio de resistência ao fogo API 607 (se aplicável). Se a sua aplicação for no setor do petróleo e do gás, isto é imprescindível. O certificado deve abranger a gama de dimensões e a classe de pressão específicas que está a encomendar, e não um modelo diferente do mesmo fabricante. Uma declaração genérica do tipo “a nossa empresa possui certificação API 607”, sem um certificado específico para cada modelo, constitui um sinal de alerta.
3. Certificação ISO 9001:2015. Este é o requisito básico do sistema de gestão da qualidade. Verifique se o certificado está válido e analise o âmbito da certificação — este deve abranger explicitamente a conceção e o fabrico de válvulas, e não apenas o comércio ou a distribuição.
4. Certificados de ensaio de materiais (MTC) de acordo com a norma EN 10204, pontos 3.1 ou 3.2. Para cada componente sob pressão — corpo, disco, haste, anel de assento — deve receber um certificado de ensaio de fábrica que indique o número do lote do material e confirme que a composição química e as propriedades mecânicas correspondem à classe especificada (por exemplo, ASTM A351 CF8M para peças fundidas em aço inoxidável 316, ASTM A216 WCB para aço ao carbono). Se o fornecedor hesitar em fornecer certificados de ensaio de fábrica (MTCs), presuma que o material não corresponde ao indicado na cotação.
5. Vídeo ou relatório do teste de selagem pré-embarque. Um fabricante de renome submeterá todas as válvulas a um ensaio de pressão antes de estas saírem da fábrica — normalmente, um ensaio do corpo a 1,5 vezes a pressão nominal, seguido de um ensaio da sede a 1,1 vezes a pressão nominal — e poderá fornecer uma gravação em vídeo do ensaio ou um relatório de ensaio assinado com o número de série da válvula. No caso das válvulas de desvio triplo, confirme se o ensaio é realizado na direção de fluxo preferencial e se a taxa de fuga está documentada de acordo com os critérios da norma ANSI/FCI 70-2 Classe VI.

Um fabricante em quem se pode confiar terá certificações que possam ser verificadas publicamente — como a ISO 9001, a CE e certificações de segurança funcional, tais como a SIL —, apoiadas por uma equipa de engenharia com uma década ou mais de experiência em projetos, e não apenas por um departamento de vendas. A sua portfólio completo de certificações devem estar disponíveis para análise antes de se comprometer com uma encomenda, e a equipa técnica deve ser capaz de analisar em pormenor os requisitos da sua aplicação em várias dimensões — meios, temperatura, pressão, normas de ligação, método de atuação, compatibilidade de materiais e regulamentos específicos do setor — antes de recomendar uma configuração.

---

Uma reflexão final: a escolha entre o desvio duplo e o desvio triplo não se resume a qual a válvula é “melhor”. Trata-se de determinar qual a válvula que melhor se adapta às suas condições reais de funcionamento, com o menor custo total de propriedade. Responda às três perguntas, verifique o que está a comprar e deixe que seja a sua aplicação — e não uma tabela de características ou um argumento de venda — a orientar a decisão. A equipa de engenharia da VINCER, com certificações que incluem a ISO 9001:2015, CE, RoHS, SIL e FDA, e experiência em projetos que abrange mais de 800 instalações nos setores do tratamento de água, petróleo e gás, processamento químico e produção de energia, está disponível para apoiar avaliações técnicas em www.vincervalve.com.

---
