Vedenkäsittelylaitoksen suunnittelu: periaatteet, prosessit ja parhaat käytännöt

Johdanto

Yksi tärkeimmistä siviili-, kemian- ja konetekniikan risteyskohdista on vedenkäsittelylaitoksen suunnittelu. Kyseessä on tieteenala, jonka tavoitteena on muuntaa raaka ja toisinaan saastunut pintavesi korkealaatuiseksi tuotteeksi, jota kunnat tai teollisuus voivat käyttää ihmisten kulutukseen. Nykyaikainen vedenkäsittelylaitos ei ole pelkkä säiliöiden ja putkien kokonaisuus, vaan monimutkainen, integroitu järjestelmä, joka pystyy käsittelemään monimutkaisia kemiallisia reaktioita ja fysikaalisia erotusprosesseja erilaisissa ympäristöolosuhteissa.

Vesihuollon elinkaaren kriittisin vaihe on suunnitteluvaihe. Se edellyttää syvällistä tietoa lähdeveden kemiallisista ominaisuuksista, sen käyttäjiksi tulevan väestön tai teollisuuden arvioiduista tarpeista sekä infrastruktuurin pitkän aikavälin kestävyydestä. Maailmanlaajuisen vesipulan lisääntyessä ja sääntelyvaatimusten tiukentuessa vedenkäsittelylaitosten suunnitteluperiaatteita on muutettava niin, että pelkän suodatuksen sijaan siirrytään kehittyneisiin ja automatisoituihin järjestelmiin, jotka pystyvät poistamaan uusia epäpuhtauksia, kuten mikromuoveja ja lääkejäämiä. Tämä artikkeli on yksityiskohtainen tekninen kuvaus vakaata vedenkäsittelylaitosta varten tarvittavasta arkkitehtonisesta ja toiminnallisesta suunnittelusta.

Vedenkäsittelylaitoksen suorituskyvyn merkitys

Vedenkäsittelylaitoksen toimintakyky on keskeinen tekijä väestön terveyden ja teollisuuden vakauden turvaamisessa. Ilman tehokkaasti toimivia puhdistusprosesseja vesivälitteiset taudit, kuten kolera ja punatauti, olisivat jatkuva uhka kaupunkiväestölle. Oikein suunniteltu vedenkäsittelylaitos on modernin kaupungin munuaiset, jotka puhdistavat myrkkyjä ja ylläpitävät kunnallisen vesihuollon tasapainoa.

Terveyden lisäksi näiden laitosten toimintakyky on ratkaisevan tärkeää siniselle taloudelle. Puolijohteiden valmistus, elintarvike- ja juomateollisuus sekä sähköntuotanto vaativat tietyn puhtausasteen vettä, jota ei voida saada luonnonlähteistä. Kun laitoksen toiminta häiriintyy, olipa syynä laitteiden toimintahäiriö tai virheellinen suunnittelu, taloudelliset seuraukset voivat olla katastrofaaliset ja johtaa teollisuuden sulkemisiin sekä valtaviin taloudellisiin menetyksiin. Lisäksi toiminnallinen tehokkuus näkyy suoraan ympäristövastuussa: optimaalisesti toimivat laitokset kuluttavat vähemmän kemikaaleja ja energiaa, mikä pienentää niiden kokonaishiilijalanjälkeä.

Alan standardit ja määräykset

Tiukka sääntelykehys on välttämätön, jotta vedenkäsittelylaitos olisi turvallinen, määräysten mukainen ja toiminnaltaan luotettava sen 20–30 vuoden elinkaaren ajan. Nämä standardit ulottuvat pelkkien vedenlaatutavoitteiden ulkopuolelle ja sääntelevät hankkeen kaikkia osa-alueita, paineastioiden rakenteellisesta kestävyydestä laitteistokomponenttien kemialliseen myrkyttömyyteen.

Seuraavassa taulukossa esitetään moniulotteinen luokittelu tärkeimmistä kansainvälisistä standardeista, jotka muodostavat nykyaikaisen vedenkäsittelyn suunnittelun “teknisen pohjan”:

Monimutkaisen suunnittelun muuntaminen luotettavaksi kokonaisuudeksi, jolla on kansainväliset sertifikaatit, päättyy laitteiston määrittelyyn, joka täyttää nämä sertifiointivaatimukset. Insinöörit voivat vähentää menestyksekkäästi toimintariskejä – kuten materiaalien kulumista, katastrofaalisia painehäiriöitä tai kemikaalien liukenemista – valitsemalla komponentteja, jotka täyttävät ja ylittävät nämä vaatimukset. Lopuksi näiden standardien noudattaminen takaa laitoksen toiminnan pitkäaikaisen luotettavuuden ja varmistaa kestävän sijoitetun pääoman tuoton (ROI) koko laitoksen käyttöiän ajan.

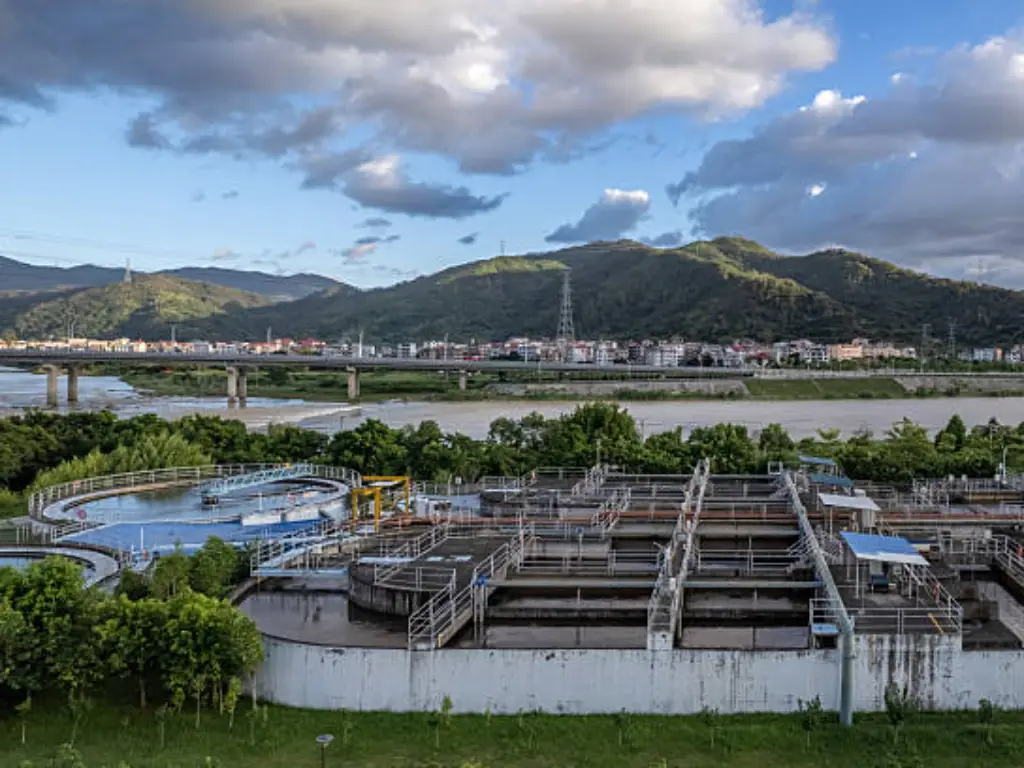

Vedenkäsittelylaitosten suunnittelu

Menestyvä laitos on tulosta huolellisesta suunnitteluvaiheesta, joka ulottuu pelkkää teknistä suunnittelua pidemmälle. Siinä on otettava huomioon lukuisia tekijöitä, jotta laitos olisi paitsi teknisesti moitteeton, myös yhteiskunnallisesti ja taloudellisesti toteuttamiskelpoinen.

Fyysinen sijainti ja sijoituspaikka

Perustärkeimmät päätökset koskevat laitoksen fyysistä sijaintia ja sijoituspaikkaa. Ihannetapauksessa laitoksen tulisi sijaita raakaveden lähdettä alemmalla korkeudella ja palvelualuetta korkeammalla. Insinöörin uskollisin ystävä on painovoima, ja hyödyntämällä sitä insinööri vähentää energiaa kuluttavien pumppausjärjestelmien käyttöä, joka on yleensä laitoksen kallein käyttökustannus. Lisäksi sijainnin tulisi olla 100 vuoden tulvavyöhykkeen ulkopuolella ja geologisesti vakaalla alueella; syväporausmaaperätutkimus on tarpeen sen varmistamiseksi, että maaperä kykenee kantamaan betonisten laskeutusaltaiden ja kirkastusaltaiden valtavan painon ilman epätasaista vajoamista.

Asettelu ja modulaarinen suunnittelu

Tärkeää on myös asettelu ja modulaarinen rakenne. Laitos on suunniteltava suoraviivaisen hydrauliikan periaatteiden mukaisesti painehäviön vähentämiseksi – painehäviö syntyy, kun vesi johdetaan mutkien ja kaarteiden läpi. Laitoksen rinnakkaista rakennetta, eli samankaltaisten, toisistaan riippumattomien järjestelmien muodostamaa kokonaisuutta, suositellaan vahvasti. Tämä modulaarisuus varmistaa, että jos yksi järjestelmä vaatii huoltoa tai siinä ilmenee vika, muut osat voivat edelleen toimittaa vettä yhteisölle ilman, että koko järjestelmää tarvitsee sulkea kokonaan.

Strateginen laitevalinta (CAPEX vs. OPEX)

Laitteiden valinta edellyttää ajattelutavan muutosta pääomamenojen (CAPEX) ja käyttökustannusten (OPEX) välillä. Vaikka halvat venttiilit ja pumput saattavat vaikuttaa houkuttelevilta tarjouskilpailuvaiheessa, ne voivat aiheuttaa valtavia huolto- ja seisokkikustannuksia. Suunnittelijoiden tulisi keskittyä korkean suorituskyvyn automaattisiin laitteisiin, joissa on digitaalinen takaisinkytkentä. Syövyttävissä ympäristöissä, kuten kemikaalien annostelualueilla tai suolanpoistolaitoksissa, tarvitaan materiaaleja kuten SS316-ruostumatonta terästä tai erityispinnoitteita, jotta laitteet kestävät koko 20-vuotisen käyttöikänsä.

Turvallisuus, suojaus ja turvatoimet

Laitoksen rakenteellinen rakenne tulisi integroida turvallisuus- ja kemikaalien suojausjärjestelmiin. Koska vedenkäsittelyssä käytetään vaarallisia aineita, kuten natriumhypokloriittia tai väkeviä happoja, kaikissa varastotiloissa tulisi olla toissijaiset suojakaivannot, jotka pystyvät ottamaan vastaan 110 prosenttia säiliön enimmäistilavuudesta. Kloorin kaltaisten kaasupohjaisten järjestelmien tapauksessa tarvitaan automaattisia puhdistusjärjestelmiä, jotka estävät mahdolliset vuodot ennen kuin ne pääsevät vuotamaan suojatilasta. Turvallisuus on myös kriittinen tekijä; suunnittelussa tulisi huomioida fyysinen suojaus sekä SCADA-verkon vahva kyberturvallisuuden vahvistaminen, jotta estetään luvaton pääsy tärkeisiin venttiilien ohjausjärjestelmiin.

Tuoksun, ulkonäön ja äänen hallinta

Hajujen, ulkonäön ja melun hallinta on tärkeintä, kun halutaan varmistaa, että laitoksella on yhteiskunnallinen toimilupa, etenkin kun laitokset sijaitsevat lähellä asuinalueita. Lietteen sakeutussäiliöt on katettu, ja hajujen hallitsemiseksi käytetään biosuodattimia tai hiilisuodattimia rikkivedyn neutraloimiseksi. Melua aiheuttavat korkeapainepuhaltimet ja pumput tulisi sijoittaa äänieristettyihin koteloihin. Esteettisyyden parantamiseksi laitoksessa käytetään niin sanottua teollista naamiointia, eli maisemointia, viherseiniä ja arkkitehtonisia verhouksia, joiden ansiosta laitos sulautuu ympäröivään ympäristöön eikä erotu siitä jyrkänä teollisena arpena.

Jätevesien päästöt ja jätehuolto

Jätevesipäästöstandardit määrittävät, miten laitos käsittelee omat jätteensä. Kaikissa jätevedenpuhdistamoissa syntyy huuhteluvesiä ja kemiallista lietettä, jotka on käsiteltävä ennen niiden päästämistä ympäristöön. Suunnittelussa tulisi olla erityinen jäännösjätteen käsittelylinja, joka tiivistää ja kuivattaa jätteet. Tuloksena syntyvän nesteen on täytettävä paikalliset ympäristömääräykset, ja kiinteän jäännöskakun on oltava stabiili, jotta se voidaan hävittää kaatopaikalle.

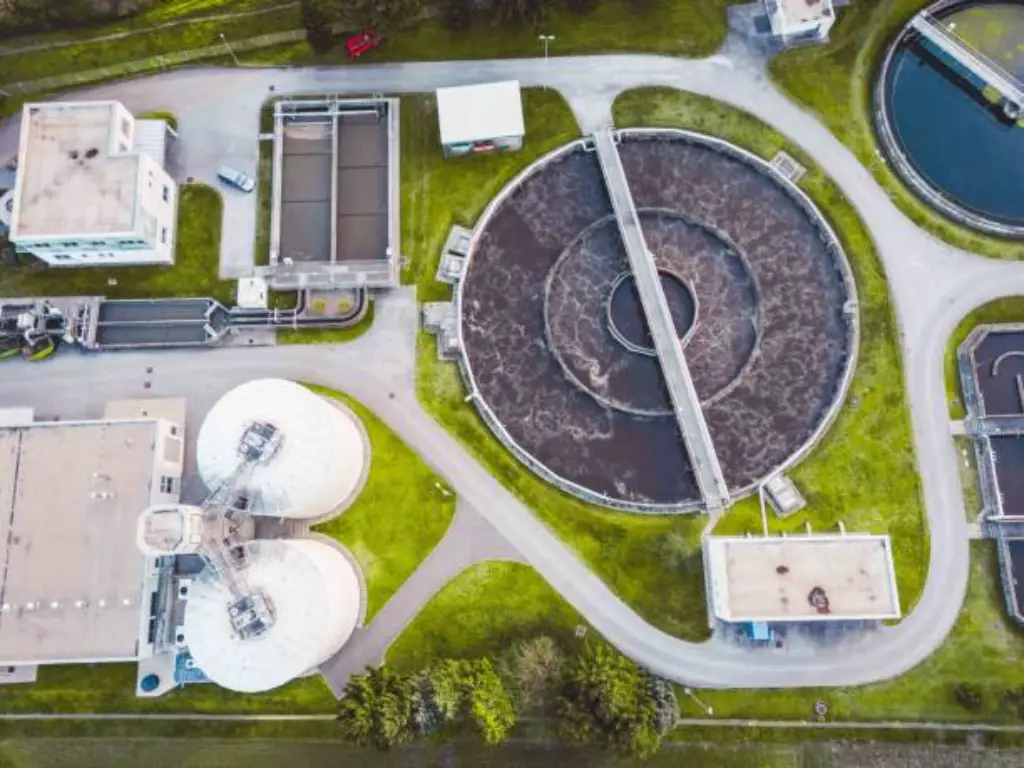

Vedenkäsittelyprosessit ja käsittelyketju

Käsittelyketju on looginen toimenpidesarja, jota käytetään veden siirtämiseen raakavedestä juomavedeksi.

Syöttö ja esikäsittely

Puhdistusprosessi alkaa raakaveden ottamisesta, jossa vesi johdetaan suojaristikkojen ja hienojen liikkuvien seulojen läpi roskien, muovin ja vesieläinten poistamiseksi; prosessiin lisätään esihapettavia aineita, kuten otsonia tai klooria, liuenneiden mineraalien, kuten raudan ja mangaanin, poistamiseksi sekä biologisen kasvun estämiseksi laitoksen sisäisissä putkistoissa. Vedenottonopeudet pidetään vähintään 0,15 m/s:n tasolla, jotta vältetään kalojen ja muiden vesieliöiden osuminen virtaukseen, taataan ympäristömääräysten noudattaminen ja suojellaan paikallisia ekosysteemejä.

Koagulaatio, flokkulointi ja sedimentaatio

Laitoksessa käytetään suurenergistä pikaseosta koagulanttien, kuten alunan, levittämiseen, jotta neutraloidaan niiden mikroskooppisten suspendoituneiden hiukkasten sähkövaraukset, jotka ovat liian kevyitä laskeutumaan itsestään. Tämän jälkeen seuraa vähäenergiaista, hellävaraista flokkulointivaihetta, joka edistää näiden neutraloitujen hiukkasten törmäilyä ja muodostaa painavampia flokkeja, jotka poistetaan tehokkaasti painovoiman avulla laskeutusaltaissa. Nämä altaat on yleensä varustettu lamellilevylaskeuttimilla, jotta tehokas laskeutumisala voidaan maksimoida ilman, että laitoksen fyysinen tilantarve kasvaa.

Suodatus (painovoima, paine, kalvo)

Kun kiintoaineet on poistettu suurina määrinä, kirkastettu vesi suodatetaan vielä hienojen hiukkasten ja taudinaiheuttajien poistamiseksi. Tämä tapahtuu joko perinteisillä painovoimaisilla hiekkasuodattimilla, joissa käytetään antrasiitti- ja hiekkakerroksia, tai moderneilla kalvosuodatusjärjestelmillä (ultrafiltraatio tai mikrofiltraatio), jotka toimivat absoluuttisina fyysisinä seuloina, joiden huokoskoko on enintään 0,01 mikronia, jolloin bakteerien ja virusten pääsy käsiteltyyn veteen estetään tehokkaasti.

Edistynyt puhdistus (GAC, ioninvaihto, RO, AOP)

Jos vesilähteissä on liuenneita orgaanisia aineita, suoloja tai uusia kemiallisia epäpuhtauksia, käytetään edistyneempiä puhdistusvaiheita, kuten rakeisen aktiivihiilen (GAC) adsorptiota tai käänteisosmoosia (RO), hajujen, torjunta-aineiden ja suolapitoisuuden poistamiseksi molekyylitasolla. Monimutkaisemmissa tapauksissa käytetään edistyneitä hapetusprosesseja (AOP), joissa UV-valoa yhdistetään vetyperoksidiin hydroksyyliradikaalien muodostamiseksi. Nämä hajottavat kirjaimellisesti sitkeät kemialliset epäpuhtaudet, jolloin lopputuote on mahdollisimman puhdasta.

Desinfiointi ja säilytys

Viimeinen este vesivälitteisille taudeille on tiukka desinfiointiprosessi, jossa käytetään klooria, klooramiineja tai UV-reaktoreita tarvittavan kontaktiajan (CT-arvo) saavuttamiseksi väliseinillä varustetuissa kirkasvesisäiliöissä. Tämän vaiheen tarkoituksena ei ole ainoastaan tappaa mahdolliset jäljellä olevat taudinaiheuttajat, vaan myös jättää veteen toissijainen desinfiointiainejäännös, kun vesi virtaa mailien pituisten jakeluputkistojen läpi, jotta se pysyy turvallisena ja steriilinä siihen asti, kunnes se saavuttaa kuluttajan hanan.

Jätteiden ja kiintoaineiden käsittely

Vastuullisessa käsittelyketjussa tulisi myös hävittää syntyvä jäte ohjaamalla kemiallinen liete ja suodattimen huuhteluvesi erityiseen jätteiden käsittelyketjuun. Tässä tapauksessa jäte kerätään sakeuttimiin ja käsitellään sen jälkeen vedenpoistolaitteilla, kuten sentrifugeilla tai hihnasuodatinpuristimilla, jolloin muodostuu vakaa ja kiinteä kakku, joka voidaan hävittää kaatopaikoille, ja kerätty nestemäinen suodatusvesi kierrätetään laitoksen alkuun vedenkäytön maksimoimiseksi ja ympäristöön päästettävän veden määrän vähentämiseksi.

Keskeiset järjestelmät ja infrastruktuuri

Vedenkäsittelylaitos on monimutkainen laite, joka tarvitsee useita elintoimintoja ylläpitäviä järjestelmiä:

• Hydraulinen jakelu ja virtauksen säätö: Laitoksen hydrauliikkajärjestelmä perustuu vankkaan, korroosionkestävään putkistoon, johon kuuluu epoksipinnoitettua pallografiittivalurautaa tai HDPE-muovia, sekä erittäin tarkkoihin venttiileihin, jotka varmistavat, että virtausnopeudet pysyvät optimaalisina ja että painehäviöt koko käsittelyketjussa minimoidaan energian tuhlauksen estämiseksi.
• Sähköjärjestelmät ja energianhallinta: Luotettavassa sähköinfrastruktuurissa hyödynnetään taajuusmuuttajia (VFD) pumppujen energiankäytön optimoimiseksi reaaliaikaisen kysynnän mukaan, ja järjestelmässä on varavirtalähteet, jotka varmistavat, että tärkeät desinfiointiprosessit voivat jatkua myös silloin, kun sähköverkko on kokonaan poissa käytöstä.
• Automaatio- ja SCADA-ohjausverkot: SCADA-arkkitehtuuri on laitoksen keskushermosto, jossa hyödynnetään niin sanottuja kyberturvallisuudeltaan vahvistettuja ohjelmoitavia logiikkaohjaimia (PLC) ja reaaliaikaista datan visualisointia, jotta operaattorit voivat ohjata kaikkia moottoreita, antureita ja venttiilejä etäohjauksella turvallisesta ja keskitetystä sijainnista käsin.
• Kemikaalien varastointi ja tarkka annostelu: Tarkkuusannostelupumppuja käytetään yhdessä turvallisten toissijaisten suojarakenteiden, ns. “bundien”, kanssa, jotta varmistetaan reagenssien asianmukainen ruiskuttaminen ja luodaan fyysinen este, joka suojaa henkilöstöä ja ympäristöä vaarallisilta vuodoilta tai roiskeilta.
• Seuranta- ja analyysilaitteet: Kattava mittausverkosto hyödyntää prosessin varrella asennettuja mittalaitteita, jotka antavat reaaliaikaista tietoa veden laadun keskeisistä parametreistä, kuten sameudesta, pH-arvosta ja jäännös klooripitoisuudesta, minkä ansiosta laitos voi automaattisesti säätää käsittelytasoja tai ohjata vaatimusten vastaisen veden pois.
• Siviilirakenteet ja rakenteellinen kestävyys: Suuret siviilirakenteet, kuten teräsbetoniset laskeutusaltaat ja varastointialtaat, suunnitellaan erityisillä vuorausmateriaaleilla ja sulfaattikestävillä materiaaleilla, jotta ne kestävät vuosikymmeniä jatkuvaa nestepainetta ja ympäristökuormitusta ilman, että rakenne romahtaa tai niissä syntyy vuotoja.

Suunnittelulaskelmat ja hydrauliset näkökohdat laitoksen tehokkaan toiminnan varmistamiseksi

Hydrauliikka on vedenkäsittelylaitoksen näkymätön verenkiertojärjestelmä. Pelkkä vedenlaatuvaatimukset täyttävän laitoksen suunnittelu ei riitä, vaan tavoitteena on saada järjestelmä toimimaan ilman pullonkauloja, kuluttamaan mahdollisimman vähän energiaa ja kestämään vuosia vaihtelevaa kuormitusta. Tämän saavuttamiseksi insinöörien on katsottava käsittelyprosessin ulkopuolelle ja otettava huomioon virtauksen fysiikka.

Energiahäviöiden vähentäminen: painehäviö ja järjestelmän paine

Laitoksessanne on lukuisia putkia, venttiilejä ja suodattimia, jotka voivat aiheuttaa energiahukkaa. Kitka aiheuttaa paineen laskua, kun vesi virtaa näiden osien läpi – painehäviö. Jos tällaiset laskelmat eivät ole tarkkoja, saatatte päätyä pumppuihin, jotka eivät pysty tuottamaan tarvittavaa virtaamaa, tai toisaalta ylimitoitettuihin pumppuihin, jotka nostavat sähkölaskua ja saattavat jopa lakata toimimasta.

Hazen-Williamsin yhtälö on alan vakiomenetelmä tämän kitkan laskemiseksi:

(Jossa L on putken pituus, Q virtaus, C kitkakerroin ja d halkaisija.)

Käytännössä pätee, että mitä pienempi painehäviö on, sitä pienempi on kokonaisdynaaminen paine (TDH) ja sitä pienemmät ovat kuukausittaiset käyttökustannukset (OPEX). Tämän maksimoimiseksi strategisena ratkaisuna on valita putket, joilla on korkea C-arvo, kuten HDPE- tai UPVC-putket, jotka säilyttävät sileytensä vuosikymmenten käytön ajan. Lisäksi putkistoa suunniteltaessa on mahdollista korvata jyrkät 90 asteen mutkat pitkän säteen mutkilla, mikä voi vähentää turbulenssia huomattavasti, ja monissa tapauksissa pumppausenergian tarvetta voidaan vähentää 10–15 prosenttia.

Hydraulisen viipymäajan (HRT) optimointi: Biologinen kello

Ajattele HRT:tä kontaktiaikana, jota kemia ja fysiikka tarvitsevat toimiakseen. Se voi olla desinfiointikammio tai laskeutusalta, mutta veden tulisi pysyä laitteistossa riittävän kauan, jotta kemialliset reaktiot ehtivät tapahtua tai hiukkaset ehtivät laskeutua. Virheelliset tilavuuslaskelmat aiheuttavat oikosulun, jossa käsittelemätön vesi ei kulje ensisijaisten käsittelyvyöhykkeiden läpi vaan poistuu laitoksesta liian aikaisin.

Peruslaskelma on seuraava:

Sen lisäksi, että säiliön kokoa voidaan kasvattaa – mikä on kallista ja vie tilaa –, suorituskykyä voidaan parantaa huomattavasti säätelemällä veden virtausta kyseisessä tilavuudessa. Säiliöön on integroitava ohjausseinät tai mutkittelevat virtausratkaisut, jotta koko säiliön tilavuus voidaan hyödyntää täysimääräisesti. Näin vältetään kuolleet alueet ja saavutetaan pienempi, taloudellisempi tilantarve, samalla kun veden laatu on yhtä hyvä kuin huomattavasti suuremmassa, tehottomasti suunnitellussa säiliössä.

Painovoima vs. nopeus: Pinnan ylivuotomäärä (SOR)

Selkeyttimen tehokkuus perustuu hienoon tasapainoon: veden ylöspäin suuntautuvan virtausnopeuden ja jätehiukkasten alaspäin suuntautuvan laskeutumisnopeuden välillä. Tätä kutsutaan pinnan ylivuotonopeudeksi (SOR). Kun ylöspäin suuntautuva virtaus on liian nopea, se voittaa painovoiman ja vetää flokit (lietteen) suodattimiin, jolloin ne tukkeutuvat ja vaativat toistuvia ja kalliita vastavirtahuuhteluja.

Lasketaan seuraavasti:

Jatkokäsittelysuodattimien tehokkain suoja on vakaa SOR-arvo. Kun kiintoaineet pysyvät selkeytysaltaassa, pidennät suodatinmateriaalin käyttöikää ja säästät tuhansia galloneja vettä, jotka muuten menisivät hukkaan vastavirtahuuhtelussa. Hankkeissa, joissa tilaa on vähän, lamelliselkeyttimet (viistolevyiset laskeuttimet) ovat paras suunnitteluvaihtoehto. Näissä laitteissa hyödynnetään päällekkäin asetettuja levyjä tehokkaan laskeutumisalan lisäämiseksi, minkä ansiosta voit käsitellä suuria virtaamia vain murto-osalla tilasta.

Voimalaitos: Pumpun kartoitus ja paras hyötysuhdepiste (BEP)

Pumput muodostavat suurimman yksittäisen erän laitoksen energialaskussa. Jokaisella pumpulla on oma optimaalinen hyötysuhdepiste (BEP) – se on se piste, jossa se muuntaa sähkön virtaukseksi mahdollisimman vähäisellä energiahukalla. Pumpun käyttö BEP-pisteen ulkopuolella aiheuttaa liiallista lämmönkehitystä, tärinää sekä laakereiden tai tiivisteiden ennenaikaista kulumista.

Insinöörit mittaavat tätä suorituskykyä ominaiskulutuksella:

(missä n on hyötysuhde.)

Jotta tehokkuus voidaan varmistaa erilaisissa virtausolosuhteissa, on tärkeää, ettei virtausta rajoiteta venttiileillä, sillä tämä aiheuttaa valtavaa hydrauliikkahukkaa. Sen sijaan on käytettävä taajuusmuuttajia (VFD). Taajuusmuuttaja mahdollistaa moottorin kierrosnopeuden säätämisen reaaliaikaisen tarpeen mukaan samalla, kun pumppu pidetään mahdollisimman lähellä sen optimaalista toimintapistettä (BEP). Tämä strategia voi vähentää energiankulutusta jopa 30 prosenttia ja minimoi huomattavasti suunnittelemattomat seisokit.

Suunnittelun validointi ja suorituskykytestaus: koeajot laitoksen käyttöönottoon asti

Vaikka viimeinen testi on kenttäkäyttöönotto, vedenkäsittelylaitoksen toimintavarmuus varmistetaan jo alkuvaiheessa digitaalisessa suunnitteluvaiheessa intensiivisten simulointien ja rasitustestien avulla. Rakentamisen päätyttyä teoreettinen mallinnus korvataan laitoksen toimintakyvyn validoinnilla suhteessa sen suunnitteluperusteisiin. Tässä vaiheessa poistetaan hydrauliset pullonkaulat ja optimoidaan käyttökustannukset (OPEX) ennen kuin laitos otetaan täysimittaiseen käyttöön.

• Kuivakäyttöönotto: Komponenttien toimintakunto: Insinöörit suorittavat piiritestauksen ennen veden lisäämistä järjestelmään varmistaakseen, että SCADA-järjestelmä pystyy kommunikoimaan pinnanantureiden ja automaattiventtiilien kanssa. Moottorin pyörimissuunnan ja sekoittimen asennon tarkistaminen tässä vaiheessa estää mekaanisten vaurioiden syntymisen ensimmäisen täytön aikana. Tämä kuivakäyttö varmistaa, että laitoksen automaatiologiikka on valmis käsittelemään todellisia hydraulisia kuormia.
• Hydraulinen kuormitustestaus: HGL-validointi: Hydraulinen tasolinja (HGL) validoidaan täyttämällä järjestelmä puhtaalla vedellä. Insinöörit varmistavat, että todellinen painehäviö vastaa suunniteltua arvoa mittaamalla vedenpinnat huippuvirtauksen aikana. Tämä on olennaista fyysisten pullonkaulojen, kuten venttiileissä esiintyvän odottamattoman kitkan, tunnistamiseksi, sillä ne voivat johtaa ylävirran ylivuotoihin tai pumpun kavitaatioon.
• Prosessin vakauttaminen ja kemiallinen hienosäätö: Hydrauliikan vakiinnuttamisen jälkeen teoreettiset annostusmäärät korvataan reaaliaikaisilla tiedoilla. Kemikaalihukkaa voidaan vähentää huomattavasti optimoimalla nopeusgradientin (G-arvo) ja koagulantin annostuksia raakaveden todellisen laadun mukaan. Tässä prosessissa käyttäjät vakauttavat lietekerroksen selkeytysaltaissa, jotta pinnan ylivuotomäärä (SOR) pysyy vakaana ja kiintoaineet eivät tukki alavirran suodattimia.
• Suorituskyvyn takuutestaus (PGT): PGT on täyden kapasiteetin koeajo (yleensä 72 tuntia – 7 päivää), jolla osoitetaan, että laitos täyttää suunnittelustandardinsa. Veden laadun lisäksi sillä varmennetaan spesifinen energiankulutus (kWh/m³). Kun energiankulutus ylittää tavoitteet, se tarkoittaa yleensä, että pumput eivät toimi parhaalla hyötysuhteellaan (BEP), ja niitä on säädettävä pitkän aikavälin kestävyyden varmistamiseksi.
• Toimintavalmius ja vertailuanalyysi: Käyttöönotto päättyy “suorituskykyvertailuarvon” laatimiseen. PGT-testissä saavutettujen tarkkojen teho- ja kemikaalituottojen kirjaaminen toimii vertailukohtana tulevissa vianmääritystilanteissa. Kun nämä tiedot sisällytetään vakiotoimintamenettelyihin (SOP), käyttötiimi pystyy ylläpitämään laitoksen suunnitellun tehokkuuden sen koko elinkaaren ajan.

Yleisiä sudenkuoppia ja riskienhallintastrategioita

Jotta vedenkäsittelylaitos olisi luotettava pitkällä aikavälillä, suunnittelijoiden tulisi mennä yleisiä varotoimia pidemmälle ja keskittyä niihin teknisiin laiminlyönteihin, jotka aiheuttavat järjestelmän vikaantumisen. Kun nämä tekniset sudenkuopat on tunnistettu ja niiden torjuntastrategiat on sisällytetty infrastruktuuriin, laitos voi pysyä vaatimusten mukaisena myös silloin, kun se joutuu äärimmäisen rasituksen kohteeksi.

• Kausittaisten lähdeveden vaihteluiden huomioimatta jättäminen: Yleinen virhe on suunnitella käsittelyketju keskimääräisten vedenlaatuarvojen perusteella, mikä johtaa usein laitoksen ylikuormittumiseen voimakkaiden valumien aikana esiintyvien kausittaisten sameushuippujen tai odottamattomien leväkukintojen vuoksi. Riskin vähentämiseksi on tarpeen asentaa niin sanotut adaptiiviset annostelujärjestelmät, jotka on kytketty reaaliaikaisiin raakavesiantureihin, sekä ottaa käyttöön esisedimentaatioaltaat tai liuenneen ilman flotaatioyksiköt (DAF), joiden avulla laitos pystyy selviytymään kiintoainekuormituksen äkillisistä nousuista ilman, että puhdistettavan veden laatu heikkenee.
• Hydraulisen ylipainesuojauksen heikkoudet: Useimmissa laitoksissa tapahtuu tuhoisia putkien tai liitosten rikkoutumisia, koska suunnittelussa ei ole otettu huomioon niin sanottua vesivasaraa, joka on korkeapaineinen paineaalto, joka syntyy pumpun äkillisen vian tai venttiilin äkillisen sulkeutumisen seurauksena. Tätä riskiä torjutaan asentamalla paineentasausastioita ja ilma-tyhjiöventtiileitä putkiston korkeimpiin kohtiin sekä käyttämällä taajuusmuuttajia (VFD), jotka mahdollistavat pehmeän käynnistys- ja pysäytyssekvenssin koko vesijärjestelmän rakenteellisen eheyden varmistamiseksi.
• Materiaalin hajoaminen ja kemiallinen yhteensopimattomuus: Heikkolaatuisempien seosten tai vakiopäällysteiden käyttö kemikaalien annostelualueilla johtaa todennäköisesti nopeaan korroosioon ja suunnittelemattomiin seisokkeihin, etenkin kun kyseessä ovat aggressiiviset reagenssit, kuten rautakloridi tai natriumhypokloriitti. Insinöörien tulisi käyttää kaikissa kosteuden kanssa kosketuksiin joutuvissa osissa korkean suorituskyvyn materiaaleja, kuten duplex-ruostumatonta terästä, kuituvahvistettua muovia (FRP) tai erityisiä termoplastisia vuorauksia, jotta mekaaniset komponentit kestävät syövyttäviä olosuhteita koko 20-vuotisen suunnitellun käyttöikänsä ajan.
• Automaatiovirheet ja toimilaitteiden luotettavuus: Nykyaikaisessa laitoksessa vaarallisin vikatilanne on virtauksen hallinnan menetys sähkökatkon tai järjestelmän kaatumisen sattuessa, mikä voi aiheuttaa vaarallisia kemikaalien ylivuotoja tai puhdasvesisäiliön tulvimista. Tämän ongelman ratkaisemiseksi kriittisissä prosessikohdissa tulisi käyttää korkean suorituskyvyn automaattiventtiilejä, joissa on vikasietoiset toimilaitteet (pneumaattiset jousipaluutoimiset tai akkuvarmistetut sähkötoimiset). Näiden automaattisten ratkaisujen kaksinkertainen etu on, että ne mahdollistavat virtauksen tarkan hallinnan kemikaalien hävikin minimoimiseksi sekä tilanteen etävalvonnan ilman, että hätätilanteessa tarvitaan vaarallista manuaalista puuttumista.

Viimeinen vaihe näiden suunnittelustrategioiden toteuttamisessa tehokkaaksi ja luotettavaksi kokonaisuudeksi on tarkkuussuunnitellun laitteiston valinta, kuten Vincerin automaattiventtiilit.

Vincer Precisionin automatisoidut venttiilit: laitoksen pitkäaikaisen luotettavuuden salaisuus

Suorituskykyisen vedenkäsittelyjärjestelmän suunnittelu on vain niin luotettava kuin sen toimintaperiaatetta toteuttavat venttiilit. Vincer täyttää monimutkaisen suunnittelun ja kenttäolosuhteiden välisen kuilun tarjoamalla yli 20 erikoistunutta alaluokkaa automatisoituja venttiilejä, jotka kaikki on valmistettu korkealaatuisista raaka-aineista ja joissa on laadukkaita tuontitiivisteitä. Nämä osat on suunniteltu erityisesti kestämään nykyaikaisten käsittelylaitosten korkeita lämpötiloja, hankaavia aineita ja syövyttäviä olosuhteita, mikä pidentää järjestelmän käyttöikää huomattavasti.

Ratkaisukeskeinen toimintatapa on se, mikä erottaa Vincerin muista. Yli kymmenen vuoden kokemuksella alalta insinööritiimimme soveltaa perusteellista 8-ulotteista analyysia, jossa otetaan huomioon väliaine, paine, lämpötila ja ympäristötekijät, jotta jokainen venttiili sopii täydellisesti käyttötarkoitukseensa. Tämä huolellinen yksityiskohtiin kiinnitetty huomio perustuu kansainvälisiin standardeihin, kuten ISO 9001-, CE-, SIL- ja FDA-sertifiointeihin, jotka takaavat kansainvälisten turvallisuus- ja laatustandardien täydellisen noudattamisen.

Vincer toimittaa alustavat tekniset tarjoukset 24–48 tunnin kuluessa yksinkertaistamalla hankintaprosessia yhden luukun palvelumallin avulla. Autamme suunnittelijoita säästämään investointeja tarkkuudesta tinkimättä ja tarjoamme erittäin tehokkaan vaihtoehdon perinteisille kansainvälisille tuotemerkeille. Kun hankit komponenttia Vincerin kautta, et hanki pelkästään komponenttia, vaan todistetusti toimivan teknisen ratkaisun, joka on suunniteltu toimimaan pitkällä aikavälillä häiriöttä.

Digitaaliset suunnittelutyökalut ja ohjelmistot vedenkäsittelylaitosten suunnitteluun

Digitaalinen integraatio ei ole enää ylellisyyttä nykypäivän vedenkäsittelylaitosten suunnittelussa, vaan se on projektin onnistumisen kulmakivi. Nämä ohjelmistoratkaisut toimivat insinööriprojektin digitaalisena hermostona, joka yhdistää teoreettiset laskelmat ja pitkän aikavälin toiminnallisen todellisuuden. Siirtyminen 2D-piirustuksista dataa sisältäviin 3D-malleihin antaa insinööreille mahdollisuuden ennustaa suorituskykyä, poistaa rakentamiseen liittyviä ristiriitoja sekä optimoida merkittävästi investointeja ja käyttökustannuksia.

Säännösten noudattamisen yli: edistykselliset teknologiat ja älytehtaan kehittäminen

Teknisten standardien muuttuessa nykyaikainen vedenkäsittelylaitos määritellään uudelleen korkean teknologian resurssien talteenottokeskukseksi. Menestyäkseen tässä uudessa toimintaympäristössä tarvitaan tarkkuuteen painottuvaa laitteistoa ja ennakoivaa digitaalista älykkyyttä, jotta voidaan taata pitkän aikavälin toimintavarmuus ja tehokkuus.

• Tehokas kalvosuodatus ja veden talteenotto: Suunnittelu on muuttunut nykyaikaiseksi malliksi, jossa jätevettä käsitellään toissijaisena vesilähteenä eikä sivutuotteena. Uusimmat teknologiat, kuten ultrafiltraatio (UF), käänteisosmoosi (RO) ja membraanibioreaktorit (MBR), ovat nykyään suorituskykyisten laitosten ydin, ja ne toimivat veden jalostamoina. Tiheiden membraanikokoonpanojen avulla insinöörit pystyvät talteenottamaan vettä teollisuus- tai jopa juomakelpoiseksi laaduksi huomattavasti pienemmällä tilantarpeella, ja veden 1:1-uudelleenkäyttö on suunnittelutavoite.
• Nollapäästö (ZLD) ja kiertotalous: Nollanesteenpoisto (Zero Liquid Discharge, ZLD) on tulossa teollisen infrastruktuurin keskeiseksi suunnitteluvaatimukseksi, jotta tiukimmatkin ympäristövaatimukset täyttyvät. Näissä järjestelmissä hyödynnetään tehokasta haihdutusta ja kiteytystä, joiden avulla jopa 99 prosenttia jätevedestä voidaan ottaa talteen, mikä käytännössä eliminoi nestemäisen päästön. Jätteiden vähentämisen lisäksi uuden sukupolven ZLD-ratkaisut on suunnattu niin sanottuun mineraalien talteenottoon, jossa arvokkaat suolat ja kemikaalit uutetaan suolaliuoksesta. Näin käsittelykustannukset muutetaan kiertotalouden tulonlähteiksi ja suojellaan paikallisia ekosysteemejä.
• Tekoäly ja esineiden internet: Ennakoivan “älytehtaan” nousu: “Smart Plant” -konseptin kehittäminen on askel eteenpäin reaktiivisen valvontajärjestelmän kehityksessä kohti tekoälyyn perustuvaa ennakoivaa ohjausta. Tiheän IoT-anturiverkoston käyttöönoton myötä laitokset pystyvät käsittelemään reaaliaikaista tulovirtaustietoa ja sääolosuhteita ennustaakseen kuormituspiikkejä ennen kuin ne saavuttavat ottopaikan. Tämän älykkään järjestelmän avulla kemikaalien annostelua ja energiankäyttöä voidaan optimoida itsenäisesti. Näiden millisekunnin tarkkuudella tehtävien säätöjen toteuttaminen vaatii suorituskykyistä laitteistoa, kuten Vincer-älytoimilaitteita, jotka tarjoavat tarkkuuden ja digitaalisen palautteen järjestelmän tasapainon ylläpitämiseksi epävakaissa olosuhteissa.
• Digitaaliset kaksoset ja reaaliaikainen suorituskyvyn simulointi: Digitaaliset kaksoset, jotka ovat fyysisen laitoksen dynaamisia, datapohjaisia simulaatioita, ovat nykyään käytössä modernissa suunnittelussa koko laitoksen elinkaaren hallinnassa. Näiden mallien avulla käyttäjät voivat suorittaa virtuaalisia ”mitä jos” -simulaatioita prosessimuutosten vaikutusten selvittämiseksi vaarantamatta laitosten vakautta. Digitaalinen kaksonen pystyy havaitsemaan pienimmätkin suorituskyvyn muutokset pumpuissa tai kalvoissa ennen fyysisen vian syntymistä, mikä siirtää laitoksen kohti ennakoivaa kunnossapitomallia, maksimoi kaikkien komponenttien suunnitellun käyttöiän ja takaa 100-prosenttisen käytettävyyden.

Vedenkäsittelyn kehityssuunta on selvästi siirtymässä kohti täysin itsenäistä suljettua ekosysteemiä, jossa laitokset pyrkivät oletuksena resurssien talteenottoon hävittämisen sijaan. Tulevaisuuden vedenkäsittelylaitokset tulevat olemaan itseoppivia resurssikeskuksia, joissa digitaalisen älykkyyden ennustavat ominaisuudet yhdistyvät suorituskykyisen laitteiston tarkkuuteen. Nämä laitokset eivät ainoastaan aiheuta lähes lainkaan ympäristövaikutuksia, vaan ne tarjoavat myös vankan, dataan perustuvan pohjan maailmanlaajuiselle vesiturvallisuudelle ja kestävyydelle.

Johtopäätös

Vedenkäsittelylaitoksen suunnittelu on merkittävä hanke, jossa on löydettävä tasapaino tekniikan vaatimusten ja väestön palvelemisen tarpeiden välillä. Ensimmäisestä vedenottokohdasta viimeiseen desinfiointiin asti jokainen vaihe on laskettava tarkasti ja toteutettava aineksilla, jotka kestävät aikaa. Noudattamalla kansainvälisiä standardeja, hyödyntämällä uusimpia digitaalisia työkaluja ja valitsemalla luotettavia kumppaneita tärkeimpien infrastruktuurikomponenttien, kuten automaattiventtiilien, toteuttamiseen insinöörit voivat varmistaa, että tämä arvokkain luonnonvara on turvallista, puhdasta ja käytettävissä myös tuleville sukupolville.

Usein kysyttyjä kysymyksiä

K: Miten vedenkäsittelylaitos on suunniteltu?

A: Tutkitaan raakaveden laatua, määritetään jäteveden laatutavoitteet, valitaan puhdistusprosessiketju, suoritetaan hydraulinen mitoitus ja otetaan käyttöön automaattiset ohjausjärjestelmät.

K: Paljonko vesilaitoksen rakentaminen maksaisi?

A: Kustannukset riippuvat päivittäisestä käsittelykapasiteetista (MGD), puhdistustekniikan kehittyneisyydestä, paikallisista maa- ja työvoimakustannuksista sekä tarvittavasta automaatioasteesta.

K: Mitkä ovat vedenkäsittelylaitoksen 7 prosessia?

A: Seitsemään vaiheeseen kuuluvat vedenotto, seulonta, koagulaatio/flokkulointi, sedimentaatio, suodatus, desinfiointi sekä lopullinen varastointi ja jakelu.

K: Mitä kemikaaleja käytetään vedenkäsittelyssä?

A: Yleisiä kemikaaleja ovat esimerkiksi koagulantit (aluna), pH:n säätöaineet (kalkki tai sooda), desinfiointiaineet (kloori tai otsoni) sekä fluorointiaineet.
