¿Qué es la caída de presión? Significado, causas y cómo afecta al flujo de fluidos

Introducción

En el exigente ámbito de la dinámica de fluidos, el concepto de caída de presión se erige como uno de los parámetros más importantes para evaluar la viabilidad y la eficiencia de un sistema. A menudo denotada como ΔP, la caída de presión representa la pérdida irremediable de energía potencial a medida que un fluido circula por una red de tuberías. Para el ingeniero industrial o el responsable de instalaciones, este fenómeno no es meramente una abstracción teórica que aparece en los libros de texto, sino una limitación operativa fundamental que determina el dimensionamiento de las bombas, la selección de las válvulas y el rendimiento económico global de la planta. Comprender el equilibrio entre los requisitos de caudal y el gasto energético es esencial para mantener un entorno de control de fluidos estable, seguro y rentable.

¿Qué es la caída de presión?

Para comprender la esencia de la caída de presión, primero hay que analizar un sistema de fluidos desde el punto de vista de la termodinámica. La presión, en este contexto, es una manifestación de la energía interna del fluido. Cuando un líquido o un gas se desplaza del punto A al punto B dentro de un conducto, se encuentra inevitablemente con resistencia. Esta resistencia obliga a consumir energía para mantener el movimiento. En consecuencia, la presión en el punto aguas abajo es invariablemente inferior a la de la fuente aguas arriba. En un entorno perfectamente idealizado y sin fricción —del tipo descrito en la física newtoniana básica—, el fluido fluiría indefinidamente sin pérdida de presión. Sin embargo, en el mundo físico, la entropía persiste. Definimos la caída de presión como la diferencia de presión total entre dos puntos de una red por la que circula un fluido. Esta pérdida es, en esencia, la conversión de energía mecánica en energía térmica, que luego se disipa en el entorno. Es el “impuesto” que la física impone a toda sustancia en movimiento dentro de un sistema industrial. La magnitud de esta caída viene determinada por una compleja interacción de variables: la velocidad del fluido, sus propiedades físicas —como la viscosidad y la densidad— y la configuración geométrica del recorrido que sigue. En cualquier aplicación industrial, desde conductos de vapor a alta presión hasta delicados sistemas de dosificación química, gestionar este ΔP marca la diferencia entre un sistema que funciona correctamente y otro que falla prematuramente debido a la falta de energía o a la fatiga mecánica.

¿Qué provoca la caída de presión? Entender las pérdidas mayores y menores

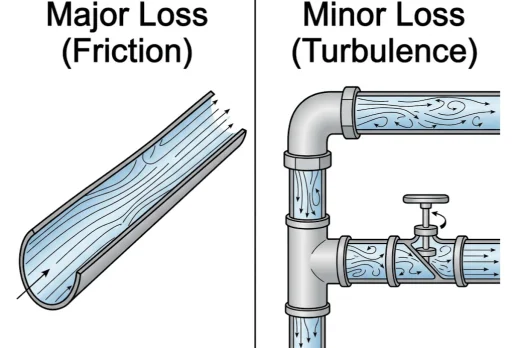

La caída de presión total en un sistema rara vez se debe a un único factor. Los ingenieros clasifican estas pérdidas en dos tipos principales: pérdidas mayores y pérdidas menores. Aunque la terminología podría sugerir una jerarquía de importancia, en muchos sistemas industriales compactos las pérdidas “menores” pueden, de hecho, superar a las “mayores”.

Fricción y rugosidad en las tuberías (pérdidas importantes)

Las principales pérdidas se deben a la caída de presión que se produce a lo largo de los tramos rectos de la tubería. Esto se debe principalmente a la fricción superficial entre el fluido en movimiento y la superficie interna de la tubería. A nivel microscópico, ninguna pared de tubería es perfectamente lisa. Ya sea de acero inoxidable, acero al carbono o polietileno de alta densidad, la superficie interna presenta un cierto grado de “rugosidad” que altera las capas de fluido más cercanas a la pared. En un régimen de flujo laminar, en el que el fluido se desplaza en capas lisas y paralelas, la caída de presión es relativamente predecible y varía linealmente con la velocidad. Sin embargo, la mayoría de las aplicaciones industriales operan en régimen turbulento. En este caso, las partículas del fluido se mueven de forma caótica y la interacción con la rugosidad interna de la tubería se vuelve más violenta. La ecuación de Darcy-Weisbach es la referencia por excelencia para calcular estas pérdidas:

Dónde:

• f es el coeficiente de fricción (determinado por el número de Reynolds y la rugosidad relativa).
• L es la longitud del tubo.
• D es el diámetro interior.
• v es la velocidad del flujo.

A medida que aumenta la velocidad del fluido, la caída de presión aumenta proporcionalmente al cuadrado de dicha velocidad. Esto significa que duplicar el caudal que circula por la misma tubería no solo duplica la caída de presión, sino que la cuadruplica. Además, a medida que las tuberías envejecen, la corrosión y la acumulación de incrustaciones aumentan la rugosidad interna, lo que provoca un aumento progresivo de las pérdidas importantes a lo largo del ciclo de vida del sistema.

Componentes internos y cambios de dirección (pérdidas menores)

Las pérdidas menores son las caídas de presión atribuidas a componentes específicos del sistema, como válvulas, codos, tes, expansiones y contracciones. Estos componentes obligan al fluido a cambiar de dirección, modificar su velocidad o atravesar geometrías restrictivas. Cada vez que un fluido se encuentra con un codo de 90 grados o una válvula parcialmente cerrada, el patrón de flujo uniforme se ve interrumpido, lo que genera remolinos y vórtices. Esta turbulencia consume una cantidad significativa de energía cinética. En configuraciones industriales complejas, donde el espacio es escaso, el efecto acumulativo de estos accesorios suele determinar la altura manométrica total del sistema. Por ejemplo, una válvula de globo estándar, debido a su recorrido interno tortuoso, genera una caída de presión mucho mayor que una válvula de bola de paso total. Los ingenieros suelen utilizar el método de la “longitud equivalente” para simplificar estos cálculos, tratando cada accesorio como si fuera un tramo de tubería recta de una longitud específica que produciría una pérdida de presión idéntica.

Comprender los efectos: cómo la caída de presión afecta a la eficiencia y la seguridad del flujo de fluidos

Las consecuencias de una caída de presión no controlada van mucho más allá de la mera pérdida de energía. Altera de forma fundamental el comportamiento del fluido y la integridad de los equipos. Uno de los efectos más inmediatos es la reducción de la eficiencia del caudal. Si la caída de presión en un sistema es mayor de lo previsto durante la fase de diseño, es posible que la bomba o el compresor no puedan suministrar el volumen de fluido necesario al punto de uso final. Esto da lugar a cuellos de botella operativos. En los sistemas de climatización, esto podría manifestarse como una refrigeración insuficiente en determinadas zonas; en una planta química, podría significar que un reactor no reciba el agua de refrigeración necesaria, lo que provocaría un desbocamiento térmico. La seguridad también es una preocupación primordial. Cuando un líquido experimenta una caída brusca de presión —a menudo al pasar a través de un conjunto de válvula restrictivo—, la presión local puede descender por debajo de la presión de vapor del fluido. Esto hace que el líquido hierva y forme burbujas de vapor, un fenómeno conocido como “flashing”. Si posteriormente la presión se recupera aguas abajo, estas burbujas colapsan con una fuerza inmensa, lo que provoca cavitación. La cavitación produce ruido, vibraciones y «microchorros» localizados de líquido que pueden picar y erosionar incluso las superficies metálicas más duras. Además, una caída de presión excesiva se correlaciona directamente con una alta velocidad y turbulencias, lo que aumenta la vibración mecánica dentro de la tubería. Con el tiempo, esta vibración puede provocar fallos por fatiga en soldaduras, soportes e instrumentación sensible. Por lo tanto, la monitorización de ΔP no es solo una cuestión de eficiencia; es una parte vital de un programa integral de integridad de activos.

Matemáticas de ingeniería: cálculo de la diferencia de presión (ΔP) y la importancia del valor Cv

Para un fabricante de válvulas accionadas, la herramienta matemática más importante es el coeficiente de caudal, o Cv. Aunque la ecuación de Darcy-Weisbach es excelente para las tuberías, el valor Cv es el estándar para cuantificar la capacidad de caudal de una válvula en relación con la caída de presión a través de ella. El valor Cv se define como el volumen de agua (en galones estadounidenses) a 60 °F que fluirá a través de una válvula por minuto con una caída de presión de 1 psi. La fórmula básica para el caudal de un líquido es:

Dónde:

• Q es el caudal (gpm).
• ΔP es la caída de presión a través de la válvula (psi).
• SG es la densidad del fluido.

Esta ecuación constituye el nexo entre la física teórica y la selección del hardware. Si un ingeniero conoce el caudal requerido (Q) y la caída de presión máxima admisible (ΔP) que el sistema puede tolerar sin comprometer la capacidad de la bomba, puede calcular el valor Cv necesario y seleccionar el tamaño adecuado de la válvula en el catálogo del fabricante. En aplicaciones con gases, el cálculo se vuelve considerablemente más complejo debido a la compresibilidad del fluido. Hay que tener en cuenta factores como la presión absoluta de entrada, la temperatura y si el flujo está “estrangulado” (alcanzando la velocidad sónica en el cuello de la válvula). Independientemente del estado del fluido, el Cv sigue siendo la medida definitiva de la eficiencia “aerodinámica” o “hidrodinámica” de una válvula. Un valor de Cv más alto para un tamaño de válvula determinado indica un recorrido interno más aerodinámico y una caída de presión inherente menor.

Diagnóstico operativo: una matriz sistemática de resolución de problemas para sistemas de fluidos

Durante la vida operativa de una planta de procesamiento, la caída de presión rara vez es un valor estático; se trata de un indicador dinámico del estado del sistema. Cuando el responsable de una instalación observa que “la presión del sistema es insuficiente”, está ante un síntoma cuya resolución requiere un marco de diagnóstico riguroso. Una resolución eficaz de problemas no es un ejercicio de conjeturas, sino un aislamiento sistemático de variables, equilibrando la energía suministrada por el motor primario (la bomba o el compresor) frente a la resistencia impuesta por la red. Para diagnosticar un sistema con bajo rendimiento, hay que clasificar las observaciones en una matriz lógica basada en la relación entre el caudal (Q) y la presión diferencial (ΔP).

Escenario A: ΔP anormalmente alto con caudal reducido

Cuando la caída de presión en un segmento concreto —como una estación de válvulas o un banco de filtros— supera los parámetros de diseño, el sistema está experimentando resistencia excesiva. La lógica diagnóstica apunta a tres causas principales:

• Obstrucción interna (el fenómeno de la obstrucción): En muchos circuitos industriales, la acumulación gradual de residuos o incrustaciones en el interior de un filtro o tamiz aumenta la “rugosidad” interna y reduce la sección transversal efectiva de paso. Esto obliga al fluido a acelerar al pasar por orificios más pequeños, lo que provoca un pico en ΔP.
• Desalineación de la válvula o ajuste incorrecto: Si una válvula accionada no está calibrada para alcanzar su posición de apertura total, o si el conjunto interno se ha sustituido por una variante con un valor Cv inferior, la válvula se convierte en un cuello de botella permanente.
• Tuberías de diámetro insuficiente para la ampliación del sistema: A menudo, las plantas aumentan su capacidad de producción añadiendo nuevos puntos de consumo final sin mejorar las tuberías colectoras. Esto obliga a que la velocidad sea mayor en los conductos existentes, donde la diferencia de presión (ΔP) aumenta con el cuadrado de la velocidad, tal y como establece la ecuación de Darcy-Weisbach.

Escenario B: Caudal bajo a pesar de un ΔP “normal” o bajo

Se trata de un modo de fallo más sutil. Si la caída de presión en las válvulas y los accesorios parece estar dentro de los límites de diseño, pero el equipo terminal no recibe suficiente fluido, es probable que el problema sea deficiencia de fuentes de energía en lugar de resistencia al flujo.

• Deterioro del rendimiento de las bombas y compresores: Las bombas centrífugas funcionan según una “curva de altura manométrica y caudal” específica. A medida que los impulsores internos se desgastan o las juntas se deterioran, es posible que la bomba ya no sea capaz de proporcionar la “altura dinámica total” (TDH) necesaria para superar incluso una caída de presión normal.
• Elusión del sistema: En circuitos complejos, una válvula de derivación parcialmente abierta o una junta interna con fugas pueden hacer que el fluido siga la ruta de menor resistencia, “robando” así presión de la línea principal del proceso.
• Instrumentación inexacta: Antes de iniciar las reparaciones mecánicas, es necesario comprobar los transductores. Un sensor de presión desajustado puede dar una falsa sensación de seguridad, ocultando un problema sistémico más grave.

La matriz de diagnóstico: síntomas y relaciones causales

Para simplificar la evaluación sobre el terreno, Vincer propone la siguiente lógica de diagnóstico:

Al considerar la caída de presión como una herramienta de diagnóstico, en lugar de una mera pérdida, los ingenieros pueden pasar del mantenimiento reactivo a la optimización proactiva. En Vincer, animamos a nuestros socios a que consideren el ΔP en nuestras válvulas accionadas como una “revisión de estado” continua de todo el circuito de fluidos. Resolver estas anomalías técnicas no es solo una tarea de ingeniería, sino una necesidad económica, tal y como demuestran las realidades operativas en diversos sectores.

Realidades del sector: cómo la caída de presión afecta a tus operaciones

Para apreciar el impacto tangible de estos principios, debemos fijarnos en sectores industriales concretos. La red de tuberías es el “sistema circulatorio” de la fábrica moderna, y la caída de presión es la resistencia que debe superar para seguir funcionando. En los sistemas de climatización, la caída de presión estática en los conductos supone una lucha constante. Si los filtros de aire están obstruidos o los reguladores de flujo están mal calibrados, el ventilador debe esforzarse más, lo que provoca un aumento del consumo energético. En grandes edificios comerciales, incluso una reducción mínima de la caída de presión prevista puede suponer un ahorro anual de miles de dólares en electricidad. En los sistemas de aire comprimido, la caída de presión supone, en esencia, una pérdida de dinero. La generación de aire comprimido es uno de los costes de servicios públicos más elevados en una planta de fabricación. Si un sistema sufre una caída de 10 psi debido a una tubería de sección insuficiente o a un exceso de accesorios entre el compresor y la herramienta, el compresor debe ajustarse a una presión de descarga más alta para compensarlo. Esto no solo aumenta la factura energética, sino que también acelera el desgaste de los componentes internos del compresor. En el control de procesos industriales, como en las refinerías de petróleo o las plantas de tratamiento de aguas, la caída de presión a través de una válvula de control se utiliza para modular el caudal. Sin embargo, si la válvula es de un tamaño excesivo, debe funcionar cerca de su asiento para crear la caída necesaria, lo que provoca inestabilidad y “oscilación”. Por el contrario, una válvula de tamaño insuficiente creará un cuello de botella permanente, lo que obligará a las bombas de alimentación principales a consumir una potencia excesiva para impulsar el fluido a través de la restricción.

Por qué la caída de presión es el factor decisivo para el rendimiento de las válvulas accionadas

Como fabricante de válvulas accionadas, Vincer es consciente de que la caída de presión es la variable principal que determina la carga mecánica sobre los componentes de accionamiento. Una válvula accionada —ya sea neumática o eléctrica— no debe limitarse a permanecer en la tubería, sino que debe ser capaz de moverse contrarrestando las fuerzas generadas por el fluido.

Cálculo de los requisitos de par de los actuadores en condiciones de alto delta P

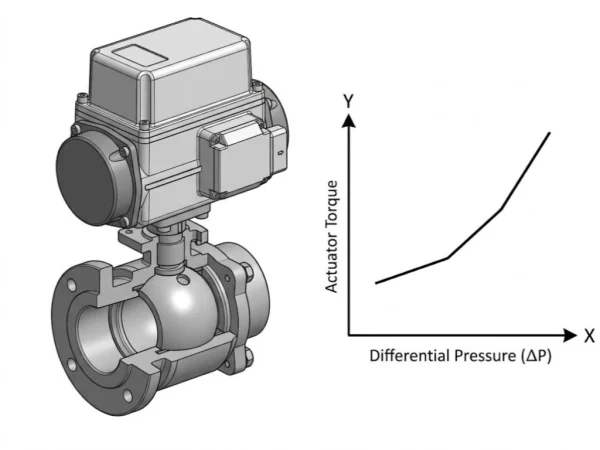

La relación entre ΔP y el par del actuador es directa y considerable. Cuando una válvula de bola o una válvula de mariposa se encuentra en posición cerrada, la presión aguas arriba (P₁) empuja el elemento de cierre (la bola o el disco) contra el asiento aguas abajo. Cuanto mayor es la presión diferencial (ΔP = P₁ – P₂), mayor es la fricción entre las superficies de sellado. Para abrir la válvula, el actuador debe proporcionar suficiente “par de arranque” para superar esta fricción estática. Si la caída de presión es superior a la especificada en el diseño, un actuador estándar podría bloquearse, o un motor eléctrico podría sobrecalentarse y activar su protección térmica. Además, a medida que la válvula comienza a abrirse, la velocidad del fluido aumenta, generando fuerzas dinámicas (par hidrodinámico) que pueden ayudar o oponerse al movimiento del actuador. En Vincer no nos limitamos a tener en cuenta el tamaño de la válvula; realizamos rigurosos cálculos de par basados en el ΔP específico del cliente para garantizar que el actuador se adapte perfectamente a la aplicación.

Vincer Solutions: Válvulas de ingeniería de precisión para entornos extremos

La filosofía de ingeniería de Vincer se centra en neutralizar las fuerzas destructivas de la caída de presión, al tiempo que se maximiza la vida útil del conjunto accionado. Como “guardianas” de su proceso, nuestras válvulas están diseñadas para los sectores más exigentes, entre los que se incluyen Tratamiento del agua, Petróleo y gas, desalinización, procesamiento químico y Energías renovables. Nuestro enfoque orientado a las soluciones se centra en tres pilares fundamentales:

• Accionamiento de precisión: VINCER válvulas eléctricas están diseñados para integrarse a la perfección en los sistemas de automatización, con un bajo consumo energético y un control optimizado del caudal. Al mismo tiempo, nuestros actuadores neumáticos ofrecer soluciones de respuesta rápida, alcanzando velocidades de menos de un segundo—para garantizar una seguridad y una eficiencia de los procesos óptimas.
• Excelencia en la fabricación: Gestionamos cada fase, desde la selección de la materia prima hasta el montaje final, con precisión quirúrgica. Gracias al uso de tecnología de producción avanzada, mantenemos un Índice de superación del 95%+, lo que garantiza un funcionamiento sólido y sin fugas incluso en los entornos más corrosivos.
• Fiabilidad sostenible: Nuestras válvulas están diseñadas para soportar elevadas fuerzas de cizallamiento, al tiempo que reducen el impacto medioambiental gracias a un funcionamiento constante y que requiere poco mantenimiento.

Ya sea en el tratamiento de aguas residuales o en la producción farmacéutica, Vincer ofrece soluciones inteligentes de control de fluidos que transforman los retos que plantean los altos ΔP en operaciones estables y eficientes desde el punto de vista energético.

Consejos prácticos para minimizar las pérdidas de presión no deseadas en tu sistema

Reducir las caídas de presión no deseadas es un reto con múltiples facetas que requiere atención en todas las fases del ciclo de vida del sistema:

• Optimizar Tubo Tallas: No se deben elegir tuberías de diámetro inferior al adecuado con el fin de ahorrar en los costes iniciales de material. El coste energético a largo plazo de un sistema de alta velocidad y gran caída de presión supera con creces el ahorro que supone utilizar acero de menor diámetro.
• Seleccionar válvulas de paso total: Cuando no se requiera modulación, utilice válvulas de bola de paso total. Estas ofrecen una trayectoria de flujo “directa” que las hace prácticamente invisibles para el fluido, con un Cv casi igual al de un tramo de tubo recto.
• Racionalizar los accesorios: Cada codo y cada te son un punto de pérdida de energía. Simplifica el trazado de las tuberías para minimizar los cambios de dirección. Utiliza codos de radio largo en lugar de los de radio corto siempre que sea posible.
• Sistema de monitorización Salud: Instale manómetros o transmisores de presión antes y después de los componentes críticos, como filtros e intercambiadores de calor. Un aumento de la diferencia de presión (ΔP) en un filtro es una señal clara de que es necesario realizar un mantenimiento.
• Utiliza válvulas accionadas de alto rendimiento: Asegúrate de que las válvulas de control tengan el tamaño adecuado. Una válvula demasiado grande o demasiado pequeña para la caída de presión requerida provocará un control deficiente y un aumento de la turbulencia en el sistema.

Conclusión

La caída de presión es una realidad ineludible del transporte de fluidos, una expresión fundamental de las leyes de la física que rigen las operaciones industriales. Desde la fricción microscópica en la pared de la tubería hasta las enormes cargas mecánicas a las que se ve sometida una válvula de bola accionada, ΔP dicta los límites de lo que es posible en el diseño de sistemas. Al comprender sus causas —tanto las principales como las secundarias— y calcular con precisión sus efectos mediante parámetros como el valor Cv, los ingenieros pueden diseñar sistemas que no solo sean funcionales, sino también excepcionalmente eficientes. En Vincer Valve, seguimos comprometidos a proporcionar el equipamiento y los conocimientos técnicos necesarios para dominar estas fuerzas, garantizando que sus sistemas de control de fluidos funcionen con la precisión y la fiabilidad que exige la industria moderna.

Preguntas frecuentes

P: ¿Qué es la caída de presión en una válvula?

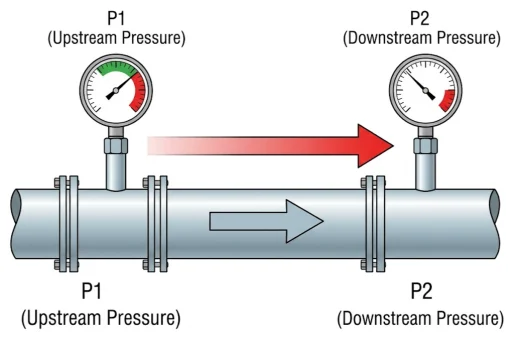

La caída de presión en la válvula (ΔP) es la diferencia entre la presión del fluido en la entrada de la válvula (P1) y en la salida (P2). Representa la energía que se pierde cuando el fluido vence la resistencia interna, la fricción y la turbulencia generadas por los componentes internos de la válvula y el recorrido del flujo.

P: ¿Cuál es la regla general para las válvulas de control? caída de presión?

Para un control eficaz, la regla general es que la caída de presión a través de una válvula de control debe ser de al menos De 25% a 33% (un tercio) de la caída de presión dinámica total del sistema al caudal máximo. Como alternativa, una caída mínima de 10–15 psi (0,7–1,0 bar) Se suele mencionar para garantizar que la válvula mantenga el control sobre el caudal.

P: ¿Qué significa «PN-40» en una válvula?

PN significa Presión nominal (Presión nominal). El número 40 indica la presión nominal en barras. Por lo tanto, la referencia PN-40 indica que la válvula está diseñada para funcionar a una presión máxima de servicio de Cuarenta compases a una temperatura de referencia (normalmente 20 °C).

P: ¿Cuál es el punto crítico? caída de presión de una válvula?

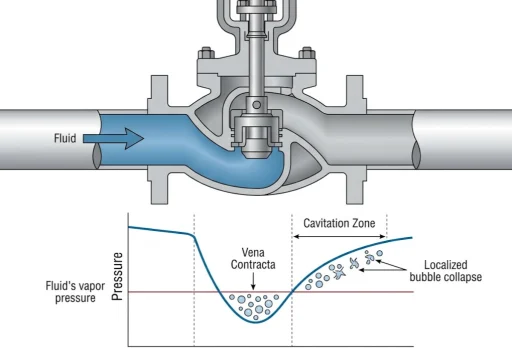

La caída de presión crítica es el punto en el que el caudal que pasa por la válvula se convierte en “se atragantó”.” En esta fase, aumentar aún más la caída de presión no incrementará el caudal, ya que el fluido ha alcanzado la velocidad del sonido (en el caso de los gases) o está sufriendo una vaporización o cavitación significativa (en el caso de los líquidos) en el punto más estrecho (vena contraída).
