Inleiding
Waterbehandelingssystemen zijn een van de belangrijkste knooppunten in het gecompliceerde netwerk van de moderne industriële beschaving, omdat ze de sleutel vormen tot het beheer van hulpbronnen en de gezondheid van de bevolking. Binnen deze waterbehandelingsprocessen zijn afsluiters van waterbehandelingsinstallaties de basisbedieningsapparaten die de vloeistofstroom, de druk en het vloeistofvolume regelen in complexe systemen van filtratie en chemische behandeling. Deze elementen zijn niet alleen passieve hardware; het zijn de dynamische regelaars van een hydraulisch evenwicht en systeemefficiëntie die moeten worden gehandhaafd tegen de veranderende vraag en de veranderende kwaliteit van het ruwe water.
De taxonomie en functionele dynamiek van deze kleppen zijn van cruciaal belang voor elke ingenieur of faciliteitsmanager die de betrouwbaarheid van het systeem, naleving van de regelgeving en de eigendomskosten op lange termijn wil maximaliseren in een wereldeconomie met steeds meer water onder druk.
Inzicht in waterbehandelingskleppen
Om de rol van een waterbehandelingsklep te begrijpen, is het noodzakelijk om deze in eerste instantie te beschouwen als een zorgvuldig ontworpen interface tussen twee evenwichtstoestanden van vloeistoffen. In de eenvoudigste betekenis van het woord is een klep een mechanisch mechanisme dat de vloeistofstroom blokkeert, omleidt of regelt door verschillende openingen te openen, te sluiten of gedeeltelijk te blokkeren. Maar wanneer deze definitie wordt toegepast op waterbehandeling, wordt ze uitgebreid tot de behandeling van vloeistoffen met meerdere fasen, corrosieve chemische reagentia en verschillende thermische profielen.
Het werkingsprincipe van deze kleppen is gebaseerd op het contact van een interne sluitingscomponent, bv. schijf, kogel of klep, met een stationaire zitting en een stationaire ringzitting. De doeltreffendheid van dit contact is de integriteit van de klep. De belangrijkste onderdelen zijn meestal de behuizing (het drukvat), de motorkap (het deksel van de interne onderdelen), de bekleding (de interne onderdelen die in contact komen met de media) en de actuator (het mechanisme dat de bekleding beweegt). De materiaalkeuze voor deze onderdelen in de waterbehandeling is niet willekeurig; het is een berekende reactie op de chemische kenmerken van het water en de fysieke belasting van het systeem.
Kritische toepassingen: Hoe kleppen filtratie, RO en afvalwaterprocessen ondersteunen
Waterbehandeling is niet één proces, maar een reeks onderling verbonden stappen, elk met een andere reeks hydraulische uitdagingen en typische toepassingen.
Filtratiesystemen
Bij traditionele zand- of koolstoffiltratie worden de ingewikkelde terugspoelcycli toegeschreven aan het gebruik van kleppen. Onder normale omstandigheden dwingen de kleppen het water door het filtermedium naar beneden. Maar met de opbouw van deeltjes stijgt de drukval over het filter en is een omkering van de stroming nodig. Hiervoor is een gecoördineerde reeks klepbewegingen nodig, meestal van vlinder- of globe-kleppen, om de stroom om te leiden, de media te roeren en de vastzittende vaste deeltjes te verwijderen. De nauwkeurigheid van dergelijke bewegingen bepaalt de levensduur van het filterbed en de zuiverheid van het effluent.
Omgekeerde osmose (RO)
Het RO-proces is een hogedrukomgeving waarin kleppen te maken hebben met grote osmotische verschillen en hoge debieten. In dit geval worden kleppen toegepast in de besturing van hogedrukpompen en bij het afvoeren van pekel. De kleppen die gebruikt worden in RO moeten bestand zijn tegen een druk die meestal hoger is dan 60 bar en tegen de corrosieve eigenschappen van geconcentreerde pekel. De klep is in dit geval de bewaker van de integriteit van het membraan, die terugstroming voorkomt en de dunne lijn balanceert tussen de terugwinning van het permeaat en de vervuiling van het membraan.
Behandeling van afvalwater
In afvalwaterprocessen doet zich het probleem voor van niet-Newtoniaanse vloeibare slurries en vloeistoffen met grote organische en anorganische vaste stoffen. Bij specifieke afvalwaterbehandelingstoepassingen moeten afsluiters, vooral mesafsluiters en klepafsluiters, zo worden ontworpen dat ze door vaste deeltjes snijden zonder de afdichting aan te tasten. Het is meestal anaeroob en chemisch vijandig en heeft kleppen nodig die bestand zijn tegen waterstofsulfidecorrosie en abrasieve slijtage door duizenden bedrijfscycli.
Hoofdtypen waterbehandelingskleppen
Afsluiters in waterbehandeling worden meestal ingedeeld volgens hun hoofddoel: isolatie, regeling of bescherming.
Afsluiters: Vlinderkleppen, kogelkranen en schuifafsluiters
De binaire operators van de hydraulische wereld zijn isolatiekleppen, die volledig open of volledig gesloten moeten zijn.
- Vlinderkleppen: Deze worden gebruikt om het debiet te regelen met behulp van een roterende schijf. Ze genieten de voorkeur in grootschalige watertoevoersystemen omwille van hun kleine afmetingen en verminderde verhouding tussen kosten en koppel.
- Kogelkranen: Deze hebben een bolvormige schijf met een gat, wat goede afdichtingseigenschappen biedt en een vrij doorstroompad, wat de drukval vermindert. Ze zijn het meest geschikt voor hogedrukisolatie in chemische toevoerleidingen.
- Schuifafsluiters en mesafsluiters: Deze zijn gebaseerd op het gebruik van een glijdende plaat om stroming te voorkomen. Mesafsluiters zijn ook nodig, vooral bij slibbeheer waar de scherpe rand van de afsluiter door dikke vezelachtige materialen kan snijden die anders een normale klepzitting zouden blokkeren.
Regeling en besturing: Bol-, regel- en magneetventielen
Regelkleppen worden gebruikt wanneer een systeem geleidelijke veranderingen nodig heeft in tegenstelling tot binaire omstandigheden.
- Globe ventielen: De binnengeometrie vormt een kronkelig pad voor de vloeistof, wat een uiterst nauwkeurige smoorklep en debietregeling mogelijk maakt, maar ten koste gaat van een verhoogde drukval.
- Regelkleppen: Deze hebben vaak geavanceerde klepstandstellers die reageren op 4-20mA signalen, waardoor de stroomsnelheid automatisch kan worden geregeld in reactie op real-time sensorgegevens van het behandelingsproces.
- Magneetventielen: Dit zijn elektromagnetische kleppen die worden gebruikt voor aan/uit-regeling in leidingen met een kleinere diameter, meestal in een laboratoriumwatersysteem of een specifiek doseerstation van een chemische stof.
Bescherming en specialiteit: Terugslag- en Plugventielen
Kleppen worden gebruikt om de veiligheid in een hydraulisch systeem te garanderen door catastrofale storingen te voorkomen.
- Terugslagkleppen: Deze terugslagkleppen voor waterbehandeling bieden automatische terugstroombeveiliging. Ze worden gebruikt in pompstations om de pomp te beschermen tegen het zogenaamde waterslageffect, een plotselinge drukverhoging die optreedt wanneer een pomp wordt uitgeschakeld en de waterkolom van richting probeert te veranderen.
- Stopkleppen: Deze werken door middel van een cilindrische of conische plug om stroming te voorkomen of toe te staan. Ze zijn ook zeer nuttig in abrasieve waterservices omdat de zittingoppervlakken niet worden blootgesteld aan de stromingsstroom wanneer de klep open is.
Wereldwijde naleving: Navigeren door AWWA-, NSF- en ISO-normen
Veiligheid en interoperabiliteit in het mondiale institutionele kader voor waterbeheer zijn gebaseerd op naleving. Normen zijn niet slechts aanbevelingen; het zijn de schriftelijke verwachtingen van de markt.
- AWWA (American Water Works Association): Deze normen zijn de standaard van de gemeentelijke watersystemen. Een klep die AWWA C504 (vlinderkleppen) of C509 (veerkrachtige schuifafsluiters) is, is gedurende een langere periode blootgesteld aan de speciale eisen van het nutsbedrijf.
- NSF/ANSI 61: Het is waarschijnlijk de belangrijkste norm voor de gezondheid van de bevolking. Het zorgt ervoor dat de materialen die worden gebruikt in de klep, de elastomeren, de coatings en de legeringen niet in het drinkwater lekken met schadelijke verontreinigingen (zoals lood of chemische bijproducten).
- ISO 9001 en ISO 14001: Deze certificeren het kwaliteitsbeheer en de milieuverantwoordelijkheid van de fabrikant. Voor een inkoper minimaliseren deze normen het risico van asymmetrische informatie, wat hem de garantie geeft dat de klep is geproduceerd in een uniform, gecontroleerd proces.
Technische selectiecriteria: Balans tussen stroming, druk en materiaalwetenschap
De keuze van een waterbehandelingsklep is een multidimensionaal optimalisatieprobleem waarbij een afweging moet worden gemaakt tussen hydraulische prestaties en de agressieve chemie van het procesmedium.
Hydraulische dynamiek en controlestabiliteit
De primaire technische overweging is de drukval (ΔP), uitgedrukt via de stromingscoëfficiënt (Cv). De heersende relatie wordt gedefinieerd door:
Waarbij Q het debiet is en SG het soortelijk gewicht van de vloeistof. Naast alleen het debiet moeten ingenieurs ook rekening houden met de klepinstantie en de stromingsaard (lineair vs. gelijkmatig percentage). Een goede selectie vermindert de energiebelasting en voorkomt cavitatie, wat een lokale druk is die lager is dan de dampdruk, wat resulteert in imploderende bellen die interne onderdelen beschadigen. In hogedrukmembraantoevoerleidingen is het belangrijk om een klep te kiezen met een hoge terugwinningsfactor voor vloeistofdruk (FL) om gesmoorde stroming en akoestische trillingen te voorkomen.
Geavanceerde materiaalwetenschap
In zuiveringsinstallaties is water vaak een drager voor agressieve oxidanten zoals chloor en ozon. Corrosie is niet gewoon verbranding in slow motion, maar een elektrochemische corrosie die systeemfouten kan veroorzaken.
- Metalen legeringen: Hoewel 316/316L roestvast staal gebruikt wordt in algemene toepassingen, zijn Duplex en Super Duplex roestvast staal nodig in toepassingen voor omgekeerde osmose (RO) met een hoog zoutgehalte vanwege hun hoge PREN (Pitting Resistance Equivalent Number), dat bestand is tegen door chloride veroorzaakte spanningscorrosie.
- Elastomeer integriteit: De materiaalkeuze voor veerkrachtige zittingen wordt bepaald door de chemische compatibiliteit. EPDM is zeer hydrolytisch stabiel in algemeen watergebruik en Viton (FKM) is nodig in hoge concentraties ozon of zure doseerstromen om zwelling en verlies van elasticiteit te voorkomen. Bovendien is het noodzakelijk om de oppervlakteruwheid (Ra) van interne onderdelen te controleren om biofilmvorming te beperken.
Materiaalcategorie | Algemene cijfers | Technisch metrisch | Aanbevolen toepassingen |
Austenitisch staal | 316 / 316L | PREN ≈ 24 | Drinkbaar water, gemeentelijke systemen, lichte corrosie. |
Duplex Staal | 2205 (S32205) | PREN ≈ 35 | Brak water, afvalwater, membraanfiltratie. |
Super Duplex Staal | 2507 (S32750) | PREN ≈ 40 | Zeewater RO, pekel, agressieve ontzilting. |
Veerkrachtige elastomeren | EPDM | Hoge hydrolytische stabiliteit | Algemene watervoorziening, zwakke zuren, weerstand tegen veroudering. |
Fluorelastomeren | Viton (FKM) | Hoge weerstand tegen oxidatie | Chemische dosering (ozon), geconcentreerde zuren, hoge temperatuur. |
Totale eigendomskosten (TCO)
Technische selectie is van strategisch belang om de Total Cost of Ownership (TCO) te maximaliseren via de balans tussen initiële CAPEX en OPEX op lange termijn. Naast de aankoopprijs verlagen hoogwaardige kleppen de belasting op energieverliezen en verlengen ze de levensduur. De oplopende kosten van ongeplande stilstand en vroegtijdige vervanging worden verminderd door de MTBF (Mean Time Between Failure) te maximaliseren om een hoge levenscycluswaarde en ROI-duurzaamheid te garanderen.
De efficiëntie- en precisiekloof: de beperkingen van de traditionele werkwijze aanpakken
Het traditionele gebruik van handmatige bediening van kleppen vormt een prestatieplafond in de hedendaagse waterzuivering. Hoewel handmatige kleppen effectief zijn in het geval van statische isolatie, zijn ze niet opgewassen tegen de dynamische behoeften van membraansystemen met hoge stroomsnelheid en gecompliceerde filtratiecycli.
Overgangsdynamiek en systeemintegriteit
Reactietijd is de grootste beperking. Bij een barst of drukgolf in een leiding kan het enkele minuten duren om een handbediende klep met een grote diameter te sluiten, met 50 tot 100 omwentelingen van het handwiel. Een geautomatiseerde actuator doet dit in enkele seconden. Bovendien maakt automatisering Soft-Closure-profielen mogelijk, waarbij de PLC de sluitsnelheid aanpast om waterslag (hydraulische schok) te verminderen, een fenomeen dat leidingen kan scheuren en kwetsbare RO-membranen kan beschadigen en dat niet betrouwbaar kan worden geregeld met handmatige bediening.
Sequentiële precisie in filtratie
Handbediende kleppen zijn "donkere" middelen; ze geven geen feedback aan de controlekamer. Geautomatiseerde kleppen, uitgerust met slimme klepstandstellers, veranderen de klep in een gegevenspunt. Real-time terugkoppeling over klepstand, koppelprofielen en cyclustellingen maakt voorspellend onderhoud mogelijk en stelt het SCADA-systeem in staat om de hydraulische balans van de hele fabriek te optimaliseren, waardoor de totale energievoetafdruk van de faciliteit wordt verminderd.
Transparante gegevens en SCADA-integratie
Handbediende kleppen zijn duistere activa; ze geven geen feedback aan de controlekamer. Met geautomatiseerde kleppen met slimme klepstandstellers wordt de klep een gegevenspunt. Live feedback over de klepstand, koppelprofielen en cyclustellingen kan worden gebruikt om voorspellend onderhoud te implementeren en om het SCADA-systeem in staat te stellen de hydraulische balans van de hele fabriek te optimaliseren, waardoor de totale energievoetafdruk van de faciliteit wordt geminimaliseerd.
Toekomstbestendigheid met automatisering: De strategische waarde van geautomatiseerde kleppen
Om de efficiëntiekloof te overbruggen, gebruikt de industrie geautomatiseerde klepsystemen als het "centrale zenuwstelsel" van moderne waterzuiveringsinstallaties, waardoor onmiddellijke, gegevensgestuurde aanpassingen mogelijk zijn. Vincer, een leider op het gebied van intelligente vloeistofregeling, biedt hoogwaardige oplossingen die zijn ontworpen voor de zware eisen van ontzilting en afvalwaterbeheer, waarbij de activiteiten worden verschoven van reactieve respons naar proactieve precisie.
- Vincer elektrisch bediende kleppen: Deze units leveren een ongeëvenaarde precisie in het regelen van debiet, druk en temperatuur. Ze zijn ontworpen voor veeleisende industriële omgevingen en kunnen naadloos worden geïntegreerd met SCADA-, PLC- en DCS-systemen, waardoor operators volledige controle op afstand en real-time transparantie krijgen.

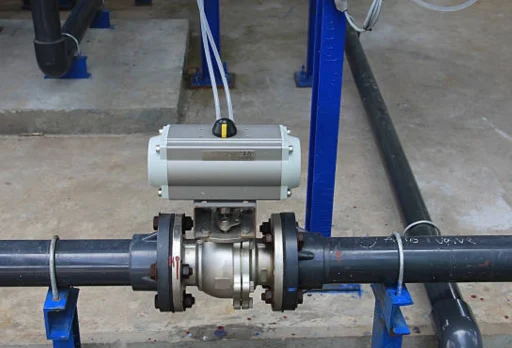

- Vincer Pneumatisch bediende kleppen: Deze kleppen zijn ontworpen met het oog op snelheid en bieden een snelle responstijd van minder dan een seconde. Ze zijn de gouden standaard voor hoog-cyclische toepassingen waar veiligheid, lekpreventie en een hoge doorvoer van het grootste belang zijn.
De strategische waarde van automatisering ligt in de drastische vermindering van de operationele uitgaven (OPEX). Hoewel de initiële investering groter is dan bij handmatige alternatieven, zorgt de optimalisatie van chemicaliënverbruik, energieverbruik en arbeidsuren voor een snelle ROI. Door de "informatie-asymmetrie" te elimineren, biedt Vincer een continue gegevensstroom van cyclustellingen en gezondheidsstatus, zodat uw installatie optimaal blijft presteren.
Proactief onderhoud: Beste praktijken voor een duurzame infrastructuur
Onderhoud in waterbehandeling moet worden gezien als een "verzekeringspolis" tegen catastrofale systeemstoringen. Een reactieve aanpak - wachten tot een klep lekt voordat je hem repareert - is een recept voor dure noodstops.
- Stochastische faalpreventie: In plaats van aan te nemen dat kleppen hun nominale levensduur meegaan, moet je een schema opstellen voor regelmatige "cycli". Kleppen die jarenlang in één stand blijven staan, kunnen "vastlopen" door de ophoping van mineralen. Regelmatig gebruik zorgt ervoor dat de trim vrij en functioneel blijft.
- Vervanging elastomeer: Afdichtingen en pakkingen hebben een beperkte houdbaarheid. Proactieve vervanging van deze onderdelen om de 3-5 jaar voorkomt de langzame degradatie van de afdichtingsintegriteit.
- Voorspellende diagnostiek: Moderne geautomatiseerde kleppen kunnen het koppel controleren dat nodig is om de schijf te bewegen. Een opwaartse trend in het koppel is een "voorlopende indicator" van wrijving of opbouw van vuil, waardoor onderhoud gepland kan worden. voor de klep faalt.
- Smering en Milieu Bescherming: Door ervoor te zorgen dat externe bewegende delen en actuatorbehuizingen worden beschermd tegen de vochtige, vaak corrosieve atmosfeer van een zuiveringsinstallatie, wordt voorkomen dat externe roest de interne prestaties aantast.
Conclusie
De selectie, het gebruik en het onderhoud van waterbehandelingskleppen vormen een cruciaal kruispunt van werktuigbouwkunde, chemie en economische strategie. Zoals we hebben onderzocht, zijn deze componenten veel meer dan eenvoudige poorten; het zijn de precisie-instrumenten die zorgen voor het hydraulische evenwicht van onze meest vitale systemen. Van de strenge eisen van AWWA- en NSF-normen tot het transformatieve potentieel van geautomatiseerde bediening, de keuzes die gemaakt worden bij de aanschaf van afsluiters hebben ingrijpende gevolgen voor de veiligheid en efficiëntie van de waterinfrastructuur.
In een tijdperk waarin precisie van het grootste belang is, is de overstap naar geautomatiseerde oplossingen niet langer een luxe maar een strategische noodzaak. Door het gebrek aan efficiëntie aan te pakken met krachtige elektrische en pneumatische systemen, kunnen waterzuiveringsinstallaties een niveau van controle bereiken dat voorheen onmogelijk was. Uiteindelijk dient een goed gekozen afsluiter, onderhouden met een proactieve filosofie, als de stille bewaker van de watercyclus, die ervoor zorgt dat deze kostbaarste bron wordt beheerd met het respect en de technische nauwkeurigheid die het verdient.
