Mesafsluiter versus schuifafsluiter: het ontwerpverschil dat bepalend is voor storingen of betrouwbaarheid

Als je ooit een standaard schuifafsluiter hebt gespecificeerd voor een afvalwater-, slurry- of pulpleiding — om vervolgens binnen zes maanden te ontdekken dat deze vastzat, intern lekte of niet volledig kon worden gesloten — dan ken je die frustratie maar al te goed. De afsluiter zelf was niet defect. Het was simpelweg niet het juiste gereedschap voor deze klus.

Hieronder wordt uitgelegd waarom dat zo is, waarin een messchuifklep zich op ontwerpniveau onderscheidt van een conventionele schuifklep, en hoe u de juiste keuze kunt maken voor uw toepassing.

De ontwerpfilosofie — Waarom de “Pocket” het verschil maakt

Elke standaard schuifafsluiter heeft een ingebouwd ontwerpkenmerk waardoor hij voor bepaalde media de verkeerde keuze is — en voor andere juist de juiste. Dat kenmerk is de holte in het huis, oftewel de “uitsparing”, onder de schuif. Inzicht in dit ene geometrische verschil is de sleutel tot alle andere vergelijkingen tussen deze twee soorten afsluiters.

Hoe de “uitsparing” van een standaard schuifafsluiter vuil vasthoudt — en waarom dit niet werkt

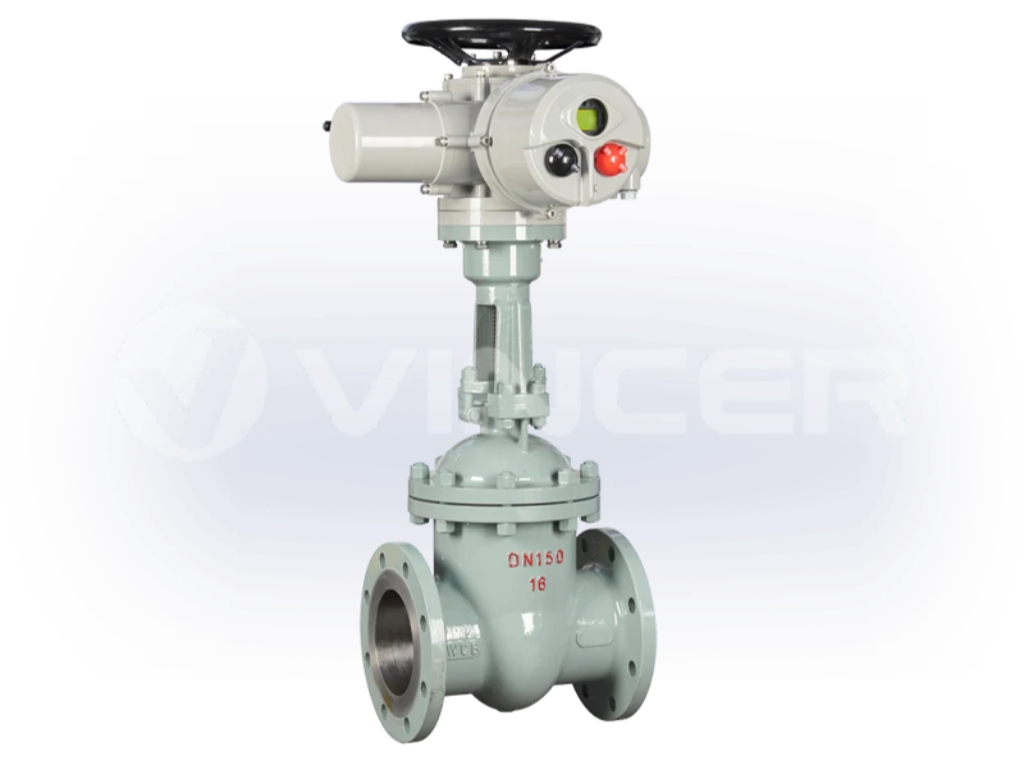

Bij een conventionele schuifafsluiter wordt de afdichting verkregen door een wigvormige of parallelle schijf in een verzonken zitting aan de onderkant van het klephuis te drukken. Deze zitting is essentieel voor een strakke metaal-op-metaal-afsluiting, maar brengt ook verborgen kosten met zich mee.

In elk medium dat zwevende deeltjes bevat, verandert de holte in een bezinkbak. Terwijl de vloeistof door de klep stroomt, zakken zwaardere deeltjes naar beneden in deze holte. In de loop van weken of maanden verdicht het opgehoopte vuil zich tot een verharde laag. Het verloop van de storing is voorspelbaar: de klep kan niet meer volledig sluiten, de afdichtingsvlakken raken bekrast door vastzittend gruis, er ontstaat interne lekkage, de spindel loopt vast onder ongelijkmatige belasting en de klep raakt buiten werking.

In de bodemholte van een DN200-schuifafsluiter in een slibleiding van een afvalwaterzuiveringsinstallatie kan zich binnen drie maanden 20 mm verdichte vaste stoffen ophopen — genoeg om de afsluiter volledig te blokkeren. Je kunt het vergelijken met zand dat zich tegen de onderkant van een deurkozijn ophoopt: op een gegeven moment gaat de deur gewoon niet meer dicht.

Hoe een mesafsluiter het probleem oplost

Een mesafsluiter lost dit op door middel van een fundamenteel andere geometrie. Er is geen bodemholte. Het huis is doorgang — een rechte, onbelemmerde doorlaat van inlaat naar uitlaat. De schuif zelf is een dun, afgeschuind mes (meestal met een eenzijdige afschuining van 45° tot 60°) dat naar beneden door de kolom met medium snijdt.

Terwijl het blad naar beneden beweegt, snijdt het fysiek door vezels heen, duwt het vaste stoffen opzij en komt het tegen een veerkrachtige of metalen zittingring aan. Wanneer de klep opengaat, wordt eventueel achtergebleven materiaal op het bladoppervlak door de zitting en de pakkingranden weggeschraapt — een zelfreinigende werking die in elke slagcyclus is ingebouwd.

Daarom werd de mesafsluiter oorspronkelijk ontwikkeld voor de pulp- en papierindustrie, waar vezelige houtvezels tussen een standaard schuif en de zitting zouden blijven haken, waardoor afsluiting onmogelijk zou worden. Het mes snijdt door wat een wig niet kan.

Het nadeel is de afdichtingsnauwkeurigheid. Een mesafsluiter die onder lage drukverschillen of vacuümomstandigheden wordt gebruikt, zal bij schone vloeistoffen niet dezelfde luchtdichte afsluiting bieden als een zorgvuldig bewerkte wigafsluiter. Elk ontwerp is afgestemd op een ander probleem.

Toepassingsoverzicht — Waar elk type klep thuishoort

Bij de keuze tussen deze twee kleppen gaat het nooit om de vraag welke van de twee “beter” is. Het gaat erom wat er door je leiding stroomt. Stem de klep af op het medium, en je hebt een betrouwbaar systeem. Doe je dat niet goed, dan zul je kleppen moeten vervangen — of je leiding moeten stilleggen.

Een eenvoudige vuistregel: als je medium na tien minuten bezinken zichtbare resten achterlaat op de bodem van een glas, heb je een mesafsluiter nodig.

Clean Media — Toepassingsgebied van schuifafsluiters

Voor schoon water, stoom, olie, aardgas en geraffineerde producten blijft de conventionele schuifafsluiter de industriestandaard — en daar zijn goede redenen voor. De geometrie van de wig ten opzichte van de zitting zorgt voor een in beide richtingen lekvrije afsluiting bij tests volgens API 598. Dankzij het ontwerp met volledige doorlaat blijft het drukverlies minimaal. En met drukklassen variërend van klasse 150 tot klasse 2500 is deze klep geschikt voor alles, van gemeentelijke waterleidingen tot hogedrukstoomleidingen in energiecentrales.

Typische toepassingen zijn onder meer drinkwaterdistributienetwerken, brandblusleidingen, pijpleidingen voor ruwe olie, toevoersystemen voor ketelwater en koelwatercircuits voor verwarming, ventilatie en airconditioning (HVAC). In al deze gevallen is het medium zo schoon dat ophoping van vuil in de behuizingsholte geen probleem vormt — de sterke punten van het ontwerp van de klep worden volledig benut zonder dat de zwakke punten ervan tot uiting komen.

Vaste deeltjes bevattende en viskeuze media — Toepassingsgebied van mesafsluiters

Zodra er vaste stoffen, vezels of vloeistoffen met een hoge viscositeit in het spel komen, is de messchutklep de enige praktische keuze. Het ontwerp met doorlopende leiding en zonder holtes is speciaal voor precies deze omstandigheden ontwikkeld.

Afvalwaterzuiveringsinstallaties maken gebruik van mesafsluiters op de toevoerleidingen voor ruw rioolwater, primair slib en teruggevoerd actief slib — toepassingen waarbij vezelachtige vaste stoffen en gruis een standaard schuifafsluiter binnen enkele maanden zouden vernielen. Mijnbouwbedrijven vertrouwen erop voor de verwerking van residu-slurry, flotatieconcentraat en vliegas, waarbij de concentraties schurende deeltjes regelmatig meer dan 20% per gewicht bedragen. Pulp- en papierfabrieken installeren ze in circuits voor pulpstof, zwarte loog en witte loog, waar lange cellulosevezels zich om elke oneffenheid in het oppervlak wikkelen die ze maar kunnen vinden.

Cementfabrieken en installaties voor de verwerking van bulkmaterialen maken gebruik van mesafsluiters om cementpoeder, kalkslurry en vliegas af te sluiten — stoffen die snel bezinken zodra de doorstroming stopt en zich binnen enkele minuten vastzetten. Chemische verwerkingsbedrijven schrijven deze afsluiters voor bij corrosieve slurries en viskeuze polymeersmelt. Zelfs voedingsmiddelen- en drankenfabrieken gebruiken speciale mesafsluiters voor producten met een hoge viscositeit, zoals melasse, honing en fruitpulp, waarbij de zak van een standaardafsluiter een hygiënische nachtmerrie zou worden.

In elk van deze gevallen is de vraag niet: “Is een mesafsluiter beter?”, maar: “Kan een ander type afsluiter deze toepassing aan?”

De grijze zone — wanneer beide opties mogelijk zijn

Niet elke toepassing valt eenduidig in één categorie. Als uw medium minder dan 1% vaste stoffen (in gewicht) bevat, met deeltjesgroottes kleiner dan 0,1 mm, is een standaard schuifafsluiter vaak geschikt voor deze toepassing — mits de vaste stoffen niet-schurend zijn en niet bezinken. Evenzo heeft de conventionele schuifafsluiter een duidelijke voorkeur als u een gegarandeerde, in beide richtingen dichte afsluiting nodig hebt, tenzij u bereid bent de 40–60% meerprijs te betalen voor een in beide richtingen werkende messchuifafsluiter.

Installatiebeperkingen kunnen de balans juist de andere kant op doen doorslaan. De face-to-face-afmeting van een messchuifklep volgens MSS SP-81 is doorgaans 60–70% korter dan die van een vergelijkbare schuifklep die volgens API 600 is gebouwd. Neem bijvoorbeeld DN150: een schuifklep van klasse 150 heeft een face-to-face-afmeting van ongeveer 355 mm, terwijl een gelijkwaardige messchuifklep ongeveer 120 mm meet. In een drukke leidinggalerij maakt dat verschil wel degelijk uit.

Technische specificaties in één oogopslag — Druk, afdichting en installatie

Ter referentie volgt hier een vergelijking van de twee kleptypen op basis van de belangrijkste technische afmetingen. Gebruik deze tabel wanneer je concrete cijfers nodig hebt, in plaats van een beschrijving.

Het patroon is duidelijk: schuifafsluiters zijn zwaarder, dikker en ontworpen om hoge druk te weerstaan. Mesafsluiters zijn lichter, slanker en meer gericht op het verwerken van vloeistoffen dan op afdichtingsnauwkeurigheid.

Meer dan alleen de aankoopprijs — Waarom de totale eigendomskosten het beeld veranderen

In de meeste artikelen waarin kleppen met elkaar worden vergeleken, wordt dit over het hoofd gezien, maar de aankoopprijs van een klep vertegenwoordigt doorgaans slechts 15–25% van wat je er daadwerkelijk aan zult uitgeven gedurende de levensduur ervan. De echte vraag is niet “welke klep goedkoper is om aan te schaffen”, maar “welke klep goedkoper is in gebruik”.”

Initiële kosten versus kosten over een levenscyclus van 5 jaar

Neem een DN150-schuifafsluiter en een mesafsluiter van koolstofstaal, die beide op een afvoerleiding voor afvalwaterslib zijn geïnstalleerd.

De messchuif kost in aanschaf misschien zo’n 20–30% minder. Maar het echte verschil komt naar voren bij het onderhoud. In een slibleiding moet een standaard schuifafsluiter doorgaans elke 3–6 maanden worden ontstopt of moet de zitting worden gerepareerd — een ingreep waarvoor toegang met een kraan, demontage en stilstand van de leiding nodig is. De mesafsluiter daarentegen hoeft slechts om de 2–3 jaar een afdichting te vervangen, en elke vervanging kost ongeveer 15–20% van de aankoopprijs van de afsluiter aan arbeidskosten en onderdelen.

Over een periode van vijf jaar kan de schuifafsluiter op deze toevoerleiding 8 tot 10 onderhoudsbeurten vereisen, tegenover 1 tot 2 voor de mesafsluiter. Als je rekening houdt met arbeidskosten, vervangingsonderdelen en – heel belangrijk – de kosten van elke stilstand, kan het verschil in totale eigendomskosten oplopen tot een factor drie tot vijf in het voordeel van de mesafsluiter.

Wat de drinkwatervoorziening betreft, is het precies andersom. Een goed onderhouden schuifafsluiter die in contact komt met schone vloeistoffen kan meer dan 20 jaar meegaan met minimale onderhoudsbeurten. In die context worden de hogere aanschafkosten gecompenseerd door jaarlijkse onderhoudskosten die vrijwel nul bedragen — waardoor deze afsluiter op lange termijn veruit de goedkoopste is in het gebruik.

De verborgen kosten van stilstand

De grootste kostenpost bij een defect aan een klep is zelden de klep zelf. Het is de verloren productietijd terwijl de klep wordt gerepareerd of vervangen.

Voor een gemeentelijke afvalwaterzuiveringsinstallatie kan een onvoorziene omleiding als gevolg van een vastgelopen afsluitklep leiden tot boetes wegens het niet naleven van de regelgeving. Voor een mijnbouwbedrijf kan één uur stilstand van de verwerkingslijn $5.000–50.000 kosten, afhankelijk van de doorvoercapaciteit. Voor een chemische fabriek kan dit bedrag oplopen tot meer dan $100.000 per uur. Een enkele stilstand van vier uur om een schuifafsluiter in een slurryleiding te ontstoppen, kan meer kosten dan de totale installatiekosten van alle mesafsluiters in dat circuit bij elkaar.

De reactiesnelheid van leveranciers maakt deel uit van die vergelijking. Wanneer een klep defect raakt, wordt het verschil tussen een leverancier die binnen 7–10 werkdagen levert en een die er een maand over doet, gemeten in verloren productie-uren. VINCER hanteert bijvoorbeeld standaardlevertijden van 7–10 dagen, waarbij spoedbestellingen op maat binnen 15–18 dagen worden geleverd — ruim binnen het voor de sector gebruikelijke tijdsbestek van 20–25 dagen. Bij internationale projecten kan die snelheid het verschil betekenen tussen een kleine operationele hapering en een contractuele boete. Als u een vaste leveringsgarantie nodig hebt die is afgestemd op uw projectplanning, een leveringstermijn aanvragen Het aanpassen van de specificaties van uw klep is een eenvoudige handeling.

Het besluitvormingskader in drie stappen

Hier volgt een eenvoudig besluitvormingskader dat je op je eigen project kunt toepassen, gebaseerd op alles wat we tot nu toe hebben besproken: de ontwerplogica, de applicatie-indeling, de technische specificaties en het kostenoverzicht.

Stap 1: Analyseer je media. Zit er iets anders in je vloeistof dan de vloeistof zelf? Vaste deeltjes, vezels, zand of een hoge viscositeit? Zo ja: een mesafsluiter. Schoon water, olie, gas of stoom? Een schuifafsluiter. Deze ene vraag lost ongeveer 80% van de keuzeproblemen op.

Stap 2: Controleer de bedrijfsomstandigheden. Overschrijdt uw systeem de druk van klasse 300 of moet het langdurig bij temperaturen boven 260 °C werken? Schuifafsluiter. Heeft u een gegarandeerde, in beide richtingen lekvrije afsluiting nodig? Schuifafsluiter — of specificeer een in beide richtingen werkende messluiter en houd rekening met de extra kosten. Is er weinig installatieruimte of gelden er gewichtsbeperkingen? Messluiter.

Stap 3: Bereken de TCO. Als stap 1 u naar een schuifafsluiter heeft geleid, maar uw medium sporen van vaste stoffen bevat (≤1% in gewicht), vergelijk dan de geschatte onderhoudskosten over vijf jaar voor beide opties. Een mesafsluiter kan onder grensgevallen goedkoper zijn in onderhoud. Als de kosten ongeveer gelijk zijn, is de mesafsluiter de veiligere keuze: deze is geschikt voor schone media, terwijl een schuifafsluiter bij onverwachte vaste stoffen defect zal raken.

Welke klep u moet kiezen, hangt af van uw medium, niet van de klepcatalogus. Als u technische ondersteuning nodig hebt om uw keuze te bevestigen, Het engineeringteam van VINCER biedt technisch advies met een reactietermijn van maximaal 12 uur en ondersteuning bij diagnose op afstand — zodat u met een gerust hart de stap kunt zetten van de shortlist naar de installatie.
