Inleiding
De kogelkraan is een van de meest voorkomende onderdelen in de veeleisende wereld van de vloeistofmechanica en industriële infrastructuur. De basisfunctie ervan – het regelen of blokkeren van de doorstroming van media door een leiding – lijkt op het eerste gezicht eenvoudig. Maar in de professionele wereld van de werktuigbouwkunde en procesleidingen is die eenvoud vaak slechts een schijn van ingewikkelde constructieve afwegingen. Het concept van de stromingsrichting is een van de overwegingen die vaak verkeerd zijn geïnterpreteerd of genegeerd. Is er een specifieke oriëntatie voor een kogelkraan? Is de installatierichting louter een kwestie van gemak, of is er een mechanische noodzaak om de kraan op een bepaalde manier te installeren? Dit zijn niet louter academische vragen. Wanneer de druk hoog is, de stroming chemisch van aard is of het systeem geautomatiseerd is, bepaalt de stromingsrichting de afdichtingskwaliteit van de kraan, de levensduur ervan en de veiligheid van het gehele systeem. De kogelkraan vormt de toegangspoort tot het industriële circulatiesysteem en het is noodzakelijk om de vereisten met betrekking tot de stromingsrichting te kennen om een structureel evenwicht te bereiken. Dit artikel biedt een analytisch kader voor het begrijpen van de stromingsrichting van kogelkranen, beginnend bij de eenvoudige mechanica van de bidirectionele afdichtingen tot de complexe vereisten van geautomatiseerde regelsystemen.
Wat is de stromingsrichting bij een kogelkraan?
De stroomrichting in een kogelkraan is de richting die het medium – of het nu vloeistof, gas of slurry is – door het kraanlichaam moet volgen om optimale prestaties te bereiken. Mechanisch gezien is een kogelkraan een stroomregelapparaat dat gebruikmaakt van een bolvormige schijf met een uitgeboord midden. Doorstroom is mogelijk wanneer het gat in lijn ligt met de leiding en wordt geblokkeerd wanneer het 90 graden wordt gedraaid. De richtingafhankelijkheid van dit onderdeel wordt bepaald door de interne opstelling van de zittingen. In een typische opstelling wordt de kogel tussen twee zittingen geplaatst. Het samenspel tussen de vloeistofdruk, de kogel en deze zittingen bepaalt of de klep in beide richtingen even goed werkt, of dat een specifieke oriëntatie stroomopwaarts en stroomafwaarts vereist is. Wanneer we het over de stromingsrichting hebben, hebben we het in feite over de optimalisatie van de afdichting. Wanneer de druk wordt uitgeoefend op de zijde van de kogel die de fabrikant heeft bedoeld, is de klep zo lekdicht mogelijk. Aan de andere kant kan een onjuiste oriëntatie leiden tot voortijdige slijtage of zelfs tot een rampzalige storing onder zware omstandigheden.
Eenrichtings- versus tweerichtingskogelkranen: de belangrijkste verschillen
Misschien wel het belangrijkste onderscheid dat een onderhoudsmonteur of systeemontwerper moet maken, is of een kogelkraan in één richting of in beide richtingen werkt.
Bidirectionele kogelkranen
De meeste standaard zweefkogelkranen zijn tweewegkranen. Bij dit ontwerp wordt de kogel niet vastgeklemd door een draaipen, maar zweeft hij enigszins in het klephuis. Wanneer de klep gesloten is, drukt de stroomopwaartse druk de kogel tegen de stroomafwaartse zitting, waardoor een goede afdichting ontstaat. Aangezien dit mechanisme onafhankelijk is van de kant van de drukbron, kan de klep in beide posities worden gemonteerd. Dit is een groot voordeel bij algemene utiliteitstoepassingen, waar leidingtrajecten ingewikkeld kunnen zijn of de stroming omkeerbaar is.
Eenrichtingskogelkranen
Eenrichtingskogelkranen zijn ontworpen voor specifieke toepassingen waarin hoge prestaties vereist zijn. Deze kranen zijn zo gemaakt dat ze slechts in één richting afsluiten. Bekende voorbeelden hiervan zijn:
- V-Port-kogelkranen: Dit zijn smoor- en debietregelkleppen waarbij de V-vorm in de richting van de stroming moet wijzen om het debiet nauwkeurig te kunnen regelen.
- Excentrische nokken: Hierbij wordt de kogel bij het openen van de zitting weggeduwd om slijtage tot een minimum te beperken.
- Ontluchtingskogelkranen: Deze worden gebruikt in vluchtige media, waarbij een klein gaatje in de bol wordt geboord om te voorkomen dat er druk opbouwt in de holte in het midden.
Bij deze kleppen vormt een verkeerde uitlijning een verborgen belasting voor de efficiëntie van het systeem, wat leidt tot interne lekkage en slijtage van de zitting. Dit is misschien niet meteen zichtbaar, maar zal uiteindelijk een kostbare stillegging noodzakelijk maken.
Doorstroomvereisten voor gespecialiseerde kogelkranen: drieweg- en ontluchtingsmodellen
Naast de gebruikelijke aan-uit-werking zorgen speciale kogelkranen voor multidimensionale stromingsproblemen.
- 3-weg-kogelkranen: Deze worden voornamelijk ingedeeld op basis van hun poortconfiguratie: L-poort of T-poort. De L-poortklep wordt gebruikt om de stroming te verdelen tussen één inlaat en twee uitlaten. Een T-poortklep is flexibeler en kan zowel mengen als omleiden. Bij dergelijke opstellingen gaat het bij de stromingsrichting niet alleen om de richting waarin de vloeistof stroomt, maar ook om de verdeling ervan. Een verkeerde installatie heeft in dit geval niet alleen gevolgen voor de afdichting, maar verandert ook de logica van het proces, waardoor chemicaliën of stoom onder druk naar het verkeerde deel van een installatie kunnen worden geleid.
- Ontluchtingskogelkranen: Bij het werken met cryogene vloeistoffen of zeer reactieve chemicaliën (zoals waterstofperoxide) kan de vloeistof in de kogelholte verdampen, wat leidt tot een enorme drukpiek. Om deze druk af te voeren, boren fabrikanten een klein ontluchtingsgaatje in de kogel, waardoor de druk naar de stroomopwaartse zijde wordt afgevoerd. Daarom moeten deze kleppen zo worden geïnstalleerd dat het ontluchtingsgaatje, wanneer de klep gesloten is, naar de hogedrukbron is gericht. Anders wordt de veiligheidsfunctie tenietgedaan.
Doorstroomvereisten voor gespecialiseerde kogelkranen: drieweg- en ontluchtingsmodellen
Naast de gebruikelijke aan-uit-werking zorgen speciale kogelkranen voor multidimensionale stromingsproblemen.
- 3-weg-kogelkranen: Deze worden voornamelijk ingedeeld op basis van hun poortconfiguratie: L-poort of T-poort. De L-poortklep wordt gebruikt om de stroming te verdelen tussen één inlaat en twee uitlaten. Een T-poortklep is flexibeler en kan zowel mengen als omleiden. Bij dergelijke opstellingen gaat het bij de stromingsrichting niet alleen om de richting waarin de vloeistof stroomt, maar ook om de verdeling ervan. Een verkeerde installatie heeft in dit geval niet alleen gevolgen voor de afdichting, maar verandert ook de logica van het proces, waardoor chemicaliën of stoom onder druk naar het verkeerde deel van een installatie kunnen worden geleid.
- Ontluchtingskogelkranen: Bij het werken met cryogene vloeistoffen of zeer reactieve chemicaliën (zoals waterstofperoxide) kan de vloeistof in de kogelholte verdampen, wat leidt tot een enorme drukpiek. Om deze druk af te voeren, boren fabrikanten een klein ontluchtingsgaatje in de kogel, waardoor de druk naar de stroomopwaartse zijde wordt afgevoerd. Daarom moeten deze kleppen zo worden geïnstalleerd dat het ontluchtingsgaatje, wanneer de klep gesloten is, naar de hogedrukbron is gericht. Anders wordt de veiligheidsfunctie tenietgedaan.
Wanneer de doorstroomrichting bij een kogelkraan van cruciaal belang is – en wanneer dat niet het geval is
Er bestaat een wijdverbreide misvatting dat elke klep aan een strenge analyse van de doorstroomrichting moet worden onderworpen. In lagedrukwatersystemen of huishoudelijke leidingen zijn de gevolgen van een omgekeerde bidirectionele klep verwaarloosbaar. Toch is de doorstroomrichting van cruciaal belang voor de volgende parameters:
- Druk Differentiële: Hoe hoger de druk, hoe meer de klep afhankelijk is van het specifieke ontwerp van de zitting om een goede afdichting te garanderen.
- Medium Integriteit: Bij het gebruik van slurries of schurende media moet de stroming zodanig in de klep worden geleid dat turbulentie rond de zittingen wordt beperkt.
- Veiligheidsmaatregelen: Wanneer een klep deel uitmaakt van een nooduitschakelsysteem (ESD), moet de oriëntatie ervan worden gecontroleerd aan de hand van het P&ID (leidings- en instrumentatieschema) om ervoor te zorgen dat deze veilig functioneert.
Praktische manieren om de juiste stroomrichting te bepalen
De stroomrichting moet een empirisch proces zijn dat voor elke technicus gestandaardiseerd is.
| Identificatiemethode | Hoe controleer je dit? | Betekenis | Typische toepassing |
| Pijl op richten Klepbehuizing | Zoek naar een pijl die op de zijkant van het klephuis of in de buurt van de flens is gegoten of gegraveerd. | De pijl geeft de beoogde stromingsrichting aan, oftewel de richting van hoge → lage druk. | Komt vaak voor bij unidirectionele of hoogwaardige kogelkranen met een speciaal ontworpen zitting. |
| “Ventilerende” markering of ventilatiegat | Controleer of er een klein gaatje in het oppervlak van de bal zit of of er op het ventiel/de bal aanduidingen staan zoals “Vented” of “VENT”. | De zijde met het ontluchtingsgat is de hogedrukzijde (stroomopwaartse zijde) wanneer de klep gesloten is. | Breng tijdens de prefabricage duidelijk markeringen aan, want na de installatie is het boloppervlak vaak niet meer zichtbaar. Dit is van cruciaal belang bij cryogene of vluchtige media. |
| Fabrikantplaatje / Roestvrijstalen label | Lees het label op zoek naar aanduidingen zoals “HP Side”, “Flow →” of specifieke installatie-instructies. | Geeft de hogedrukzijde, de aanbevolen doorstroomrichting of andere oriëntatievoorschriften aan. | Komt vaak voor bij hoogwaardige kleppen (bijv. geautomatiseerde kleppen, kleppen met draaipuntbevestiging). Controleer dit altijd aan de hand van de P&ID en de technische gegevensbladen. |
| Geometrie van de interne poort (L/T-poort) | Kijk, voordat u gaat lassen of vastschroeven, door de openingen om de L- of T-vormige boring te herkennen en deze te koppelen aan de posities van de handgrepen. | Geeft aan welke poorten met elkaar zijn verbonden voor elke stand van de hendel (omleiden, mengen, volledig doorlaten, enz.). | Onmisbaar voor drieweg-kogelkranen; voorkomt dat een kraan zodanig wordt geïnstalleerd dat de beoogde proceslogica wordt omgekeerd. |
| Actuator Openen/Sluiten Indicator | Vergelijk de aanduiding “Open/Sluiten” of 0°/90° van de aandrijving met de werkelijke positie van de kogel en de uitlijning van de poort. | Zorgt ervoor dat de aangegeven klepstatus overeenkomt met het werkelijke stromingspad door de kogel. | Kalibreer de actuator altijd opnieuw na montage of onderhoud. Dit voorkomt situaties waarin het systeem “denkt” dat de klep gesloten is, terwijl deze nog gedeeltelijk open staat. |
Diepgaand inzicht: drukrichting versus stromingsrichting van het medium
Een subtiel verschil dat leken vaak over het hoofd zien, is dat de bewegingsrichting van het medium en de drukrichting niet hetzelfde zijn. In andere systemen stroomt de vloeistof misschien in één richting, maar kan de maximale druk zich aan de andere kant bevinden wanneer de klep gesloten is (tegen druk). Dit is geen probleem bij een bidirectionele zweefkogelklep. Maar bij op draaipennen gemonteerde kleppen of hoogwaardige unidirectionele kleppen wordt de afdichting vaak drukondersteund. Dit houdt in dat het mechanische ontwerp de energie van het systeem gebruikt om de zitting tegen de kogel te drukken. In dergelijke geavanceerde gevallen moet de ingenieur bepalen welke kant van de klep aan de grootste druk zal worden blootgesteld wanneer de klep in de gesloten stand staat, omdat dit de positie is waarin de richting het belangrijkst is.
Sectorgebonden overwegingen: meer dan alleen doorstroom
De prioritering van de stromingsrichting verschilt sterk per industriële sector; deze is gebaseerd op de risico’s en prestatie-eisen van elke mechanische omgeving.
- Waterbehandeling en ontzilting: Richtingsintegriteit is van essentieel belang in hogedruk-omgekeerde-osmose (RO)-systemen om membraanschade door terugstroming te voorkomen en de efficiëntie van apparatuur voor energieterugwinning te maximaliseren.
- Chemische verwerking De richting is van belang bij reactieve of corrosieve toepassingen, met name bij functies waarbij de zitting wordt afgeschraapt en bij gerichte ontluchting. Dit helpt de ophoping van vluchtige gassen of polymeren in de kogelholte te voorkomen, die anders tot mechanische vastlopen zouden leiden.
- Voeding en geneesmiddelen: De plaatsing wordt bepaald door de afvoerprotocollen en de Clean-in-Place (CIP)-protocollen. De afsluiters moeten zo worden geplaatst dat ze microbiële dode hoeken – zones met stilstaand vloeistof – verwijderen en ervoor zorgen dat er geen kruisbesmetting plaatsvindt en dat aan de hygiënische normen wordt voldaan.
- Cryogenica (LNG): De richtingsafhankelijke oriëntatie is een verplichte veiligheidsmaatregel. Ballen met ontluchtingsopeningen moeten worden blootgesteld aan de drukbron stroomopwaarts, zodat de ingesloten vloeistof thermisch kan uitzetten en zo een rampzalige overdruk in het huis en een mogelijk explosief falen kan worden voorkomen.
- Elektriciteitsopwekking: In stoombypassleidingen voor hoge temperaturen is een nauwkeurige leidingvoering noodzakelijk om het optreden van waterslag te beperken. Waterslag is een plotselinge uitbarsting van kinetische energie die de structurele integriteit van het gehele leidingsysteem kan aantasten.
- Olie en gas: Het systeem is gericht op de Double Block and Bleed (DBB)-functies; de interne holte kan veilig drukloos worden gemaakt of worden afgetapt met nauwkeurige richtingscontrole, wat een vereiste is voor de veiligheid op de werkplek tijdens onderhoudswerkzaamheden.

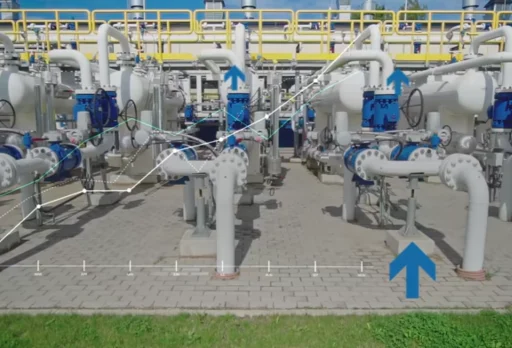

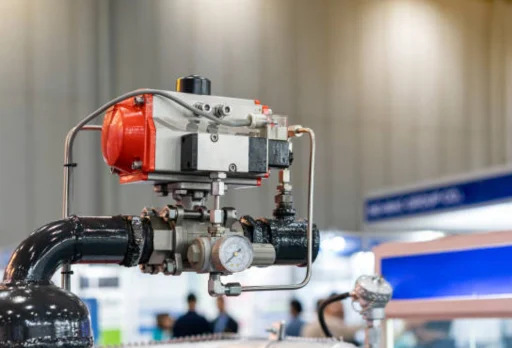

Schaalbaarheid voor precisie: de overgang naar en upgrade naar slimme, geautomatiseerde systemen
Met de ontwikkeling van industriële processen in de richting van Industrie 4.0 wordt de handmatige controle van de stroomrichting een knelpunt. Hoewel een handmatige hendel een visuele indicatie geeft, kan deze geen realtime-informatie doorgeven aan een centrale controlekamer. Daarom is de overstap naar geautomatiseerde systemen noodzakelijk. Automatisering is het zenuwstelsel van het mechanische geheel. De regeling van de stroomrichting is niet langer een fysieke inspectie, maar een digitale precisie door het gebruik van elektrische of pneumatische actuatoren. Geautomatiseerde systemen maken het volgende mogelijk:
- Gesynchroniseerd schakelen: In een systeem met meerdere kleppen moet ervoor worden gezorgd dat de stromingsrichtingen op elkaar zijn afgestemd, om drukstoten te voorkomen.
- Koppelbewaking: Dit wordt gebruikt om vast te stellen of een klep moeite heeft met sluiten vanwege een onjuiste stromingsrichting.
- Verificatie op afstand: Dit is bedoeld om de poortstand van een driewegklep te controleren die zich mijlen ver van het controlecentrum bevindt.
Waarom Vincer? Nauwkeurige regeling van de stromingsrichting dankzij een slimme klep
Sinds 2010 heeft Vincer zich gespecialiseerd in het leveren van intelligente oplossingen voor vloeistofregeling aan de wereldwijde procesindustrie. Wij zijn ons ervan bewust dat de prestaties van een klep in wezen worden bepaald door de regelingslogica ervan. Als toonaangevende fabrikant van geautomatiseerde systemen maakt Vincer gebruik van een ervaren team van ingenieurs – met gemiddeld meer dan tien jaar ervaring in diverse sectoren – om oplossingen op maat te leveren voor met name de water- en afvalwaterzuivering. Onze strenge productienormen garanderen een kwalificatiegraad van meer dan 95%, wat een weerspiegeling is van onze nauwgezette aanpak, van grondstof tot eindassemblage. Voor toepassingen waarbij de stroomrichting cruciaal is, biedt de technologie van Vincer de ultieme bescherming: onze elektrische aandrijvingen bieden chirurgische regulering, terwijl onze pneumatische systemen zorgen voor snelle reactietijden van minder dan één seconde. Deze flexibiliteit is essentieel voor het beperken van risico’s in productielijnen met hoge snelheden, waar de oriëntatie bepalend is voor de veiligheid van het systeem. Kiezen voor Vincer betekent investeren in een systeem dat is ontworpen om onduidelijkheden over de stroomrichting weg te nemen. In de moderne fabriek is handmatige besturing een kwestie van kansberekening; automatisering is een kwestie van logica, en Vincer biedt die logica door middel van nauwkeurig ontworpen prestaties.
Aanbevolen werkwijzen voor het installeren van kogelkranen om een goede doorstroming te garanderen
Om ervoor te zorgen dat uw installatie de tand des tijds doorstaat, dient u de volgende empirische regels in acht te nemen:
- Inspectie vóór de installatie: Controleer of de interne poorten van de klep voldoen aan de doorstroomvereisten van het systeem en las of schroef de klep vervolgens vast.
- Netheid: Zorg ervoor dat de leidingen niet bedekt zijn met lasslakken of vuil. Een ‘kogel’ is een klein metaaldeeltje in de stromingsrichting, dat recht op de gevoelige zitting van de klep is gericht.
- Controle van de oriëntatie: Bij verticale leidingen moet bij het bepalen van de stromingsrichting rekening worden gehouden met de invloed van de zwaartekracht, voor het geval het medium vaste deeltjes bevat die zich in de holte van de afsluiter kunnen afzetten. Bij automatische afsluiters moet ervoor worden gezorgd dat de aandrijving zo is geplaatst dat de handmatige bedieningsmogelijkheden en de positie-indicatoren gemakkelijk bereikbaar zijn.
- Actuator Uitlijning: Bij het monteren van een aandrijving moeten de indicatoren op de aandrijving voor ‘open’ en ‘gesloten’ worden uitgelijnd met de werkelijke positie van de kogel.
- Druktesten: Voer een hydrostatische test uit in de richting van de pijl om de integriteit van de zittingen te controleren voordat het systeem op volle schaal in gebruik wordt genomen.
- Documentatie De stroomrichting moet duidelijk worden aangegeven op de buitenisolatie of op de markering van de leidingen, zodat toekomstige onderhoudsteams die mogelijk geen toegang hebben tot het originele klepgietstuk, hiermee rekening kunnen houden.
Veelgemaakte fouten en hoe je ze kunt voorkomen
Ondanks de beste bedoelingen komen bepaalde fouten in industriële omgevingen frustrerend vaak voor:
- De “geventileerde” kant negeren: Zoals gezegd is het verkeerd om een ontluchtingsklep omgekeerd te monteren een veelvoorkomende fout die leidt tot een “onverklaarbaar” lek.
- Preventie: Gebruik felgekleurde labels op ontluchtingskleppen tijdens het opstellen.
- Actuator Verkeerde uitlijning: Soms is de klep wel correct geïnstalleerd, maar is de aandrijving op het verkeerde punt “op nul gezet”, waardoor de klep 5% open staat terwijl het systeem denkt dat deze gesloten is.
- Preventie: Gebruik slimme positioneerders die de eindschakelaars automatisch kalibreren.
- Thermische uitzetting Overzicht: Het installeren van een bidirectionele klep in een systeem waarin vloeistof zou kunnen blijven staan en opwarmen.
- Preventie: Voer altijd een thermische analyse van de proceslus uit om te bepalen of een eenrichtingsventiel met ontluchting nodig is.
De geschiedenis van industriële mislukkingen wordt vaak geschreven met de inkt van “kleine” installatiefouten. Door de stromingsrichting te beschouwen als een primaire technische beperking in plaats van als een bijzaak, kunnen deze veelvoorkomende valkuilen volledig worden vermeden.
Conclusie
De stromingsrichting in een kogelkraan is een fundamentele parameter die het mechanische ontwerp koppelt aan de bedrijfsveiligheid. Hoewel veel toepassingen flexibiliteit in beide richtingen toestaan, maakt de trend naar hogere drukken, meer vluchtige media en geavanceerde automatisering de “richtingsafhankelijkheid” van de kraan tot een onmisbare factor. Door inzicht te krijgen in de mechanica van zwevende versus draaipuntontwerpen, de specifieke behoeften van ontluchte of meerwegkleppen en de enorme voordelen van geautomatiseerde regeling, kunnen ingenieurs het risico op systeemstoringen aanzienlijk verminderen. Bij Vincer blijven we ons inzetten om de hardware en de expertise te leveren die nodig zijn om deze vloeistofdynamica onder de knie te krijgen. Of u nu een eenvoudige waterleiding beheert of een complexe, geautomatiseerde chemische raffinaderij, het waarborgen van de juiste stromingsrichting is de eerste stap naar een systeem dat zowel efficiënt als duurzaam is.
